INSTALACIÓN DE SOPORTES PARA CAÑONES
LOS SOPORTES PARA CAÑONES DEBERÁN INSTALARSE ANTES DE MONTAR EL GABINETE
A UNA PARED Y ANTES DE INSTALAR EL FONDO DE HULE ESPUMA.

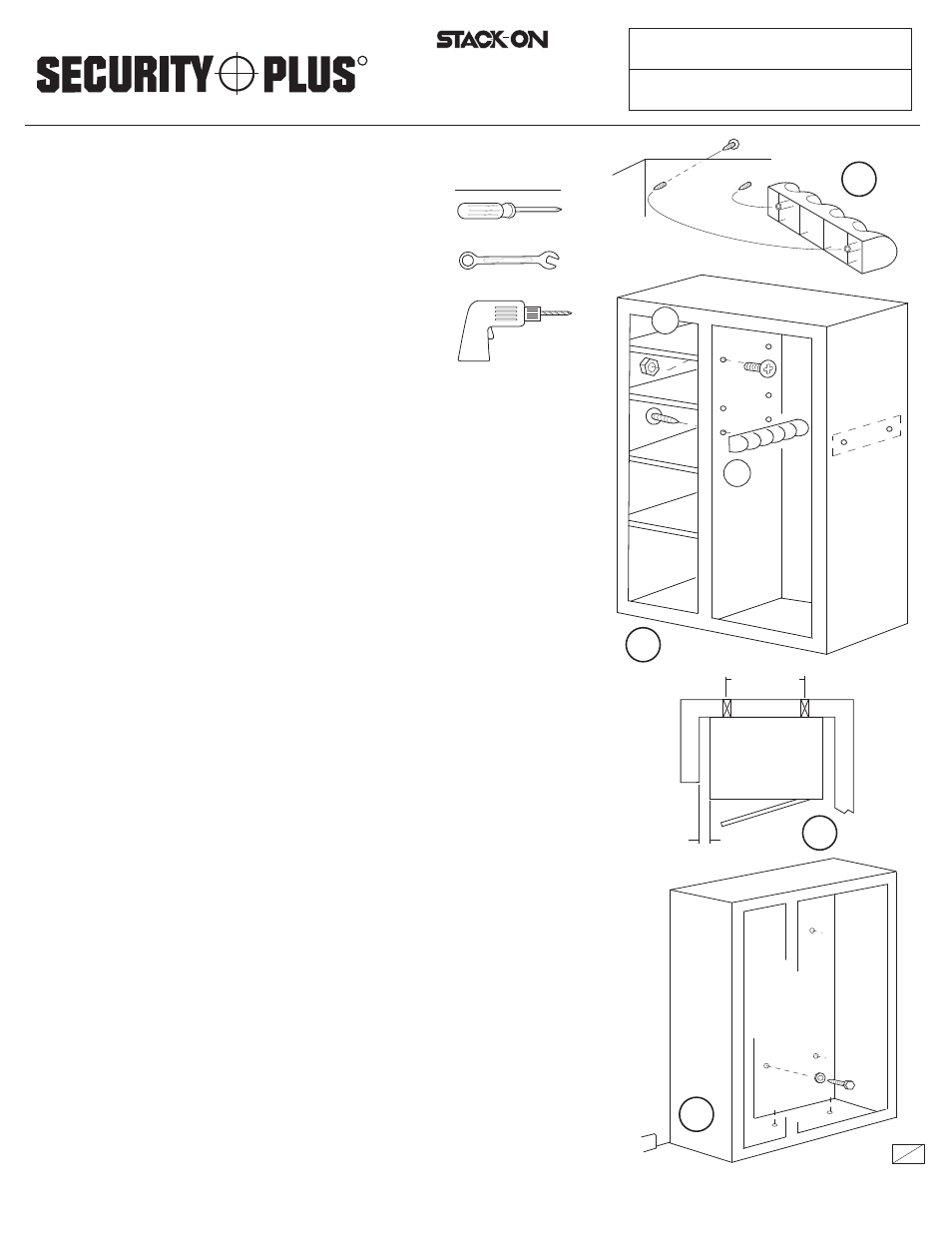

Instale los soportes para cañones (B) al gabinete como se muestra. (Figura 2).
Para instalar los soportes para cañones en la parte derecha interior del gabinete, siga los siguientes
pasos.
1. Atornille manualmente los tornillos dentro de los hoyos desde la parte exterior del gabinete.
(Figura 1)
2. Alinee los hoyos del soporte para cañones sobre las puntas de los tornillos y presione el soporte
para cañones ligeramente en su lugar. (Figura 1)
3. Ahora apriete los tornillos desde la parte exterior del gabinete. Apriete cada tornillo parcialmente,
alternando de un tornillo a otro hasta que estén ambos apretados. No apriete demasiado.
La pared interna del gabinete tiene hoyos con espacio libre para los tornillos. Habrá acceso
adecuado para ensamblar el soporte para cañones utilizando ambas manos. (Figura 2)
INSTALACIÓN DE LA REPISA
IMPORTANTE: Instale las repisas primero.
Ensamble cada repisa (A) con (4) tuercas y tornillos tamaño 10-32. (Figura 2)
B
2
A
R
Modelo GCD-924-5
Gabinete de Seguridad
para el Hogar
Instrucciones de Instalación
®
# Llave
# de Serie:
INSTRUCCIONES DE MONTADO DEL GABINETE
Selección de la Ubicación
Su caja fuerte deberá ser instalada en un área aislada, seca y segura.
Para mayor seguridad la caja fuerte debe quedar fijada sobre una superficie sólida con espacio mínimo
de cada lado. Idealmente, el gabinete quedaría fijado en la pared lateral de un closet. (Figura 3)
La caja fuerte debe estar plana sobre la pared y el suelo. Quite el zócalo si es necesario. (Figura 4)
Inserte los tapones de plástico dentro de los hoyos que se encuentran en la parte superior del gabinete
si no se va a instalar un gabinete para pistolas y municiones sobre este gabinete.
Para Montar a la Pared
Los (4) hoyos para montar el gabinete a la pared, ubicados en la parte posterior de la unidad, deberán
alinearse con los centros de la madera detrás de las paredes de tablarroca. Taladre hoyos nuevos en
la caja fuerte si es necesario. (Figura 4)
Taladre (4) hoyos piloto (guías, poco profundos) de 4,7mm de diámetro dentro de la pared y fije la caja
fuerte a la pared utilizando 4 pernos y rondanas c/u. (Figura 4)
Para Montar al Suelo
Los (4) hoyos para montar el gabinete a la pared, ubicados en la parte posterior de la unidad, deberán
alinearse con los centros de la madera detrás de las paredes de tablarroca. Taladre hoyos nuevos en
la caja fuerte si es necesario. (Figura 4)
Taladre (2) hoyos piloto (guías, poco profundos) de 4,7mm de diámetro dentro de la pared alineándolos
con los (2) hoyos superiores de la parte de atrás del gabinete. Fije la caja fuerte a la pared utilizando 2
tornillos para madera y rondanas c/u.
Taladre (2) hoyos piloto (guías, poco profundos) y fije la parte inferior del gabinete al suelo con (2 c/u)
tornillos para madera y rondanas.
4
4943-0707
9 12
IMPORTANTE:
Registre el número de serie y de llave ubicado en la parte de
atrás de la caja de la unidad. Necesitará el número de serie para
solicitar un reemplazo de llaves.
No guarde este documento dentro del gabinete de seguridad.
Conserve las llaves en un lugar seguro fuera del alcance de los
niños.
NOTA: Ensamble las repisas y soportes para cañones antes de
montar el gabinete a la pared o al suelo. Se requiere acceso
desde el exterior para ensamblar estos artículos. Revise estas
instrucciones antes de instalar.
