S&S Cycle G-Extreme Dual Carb Kit - Manual (Page 7)

7
a
ir
C
lEanEr and
i
nduCtion
P
arts

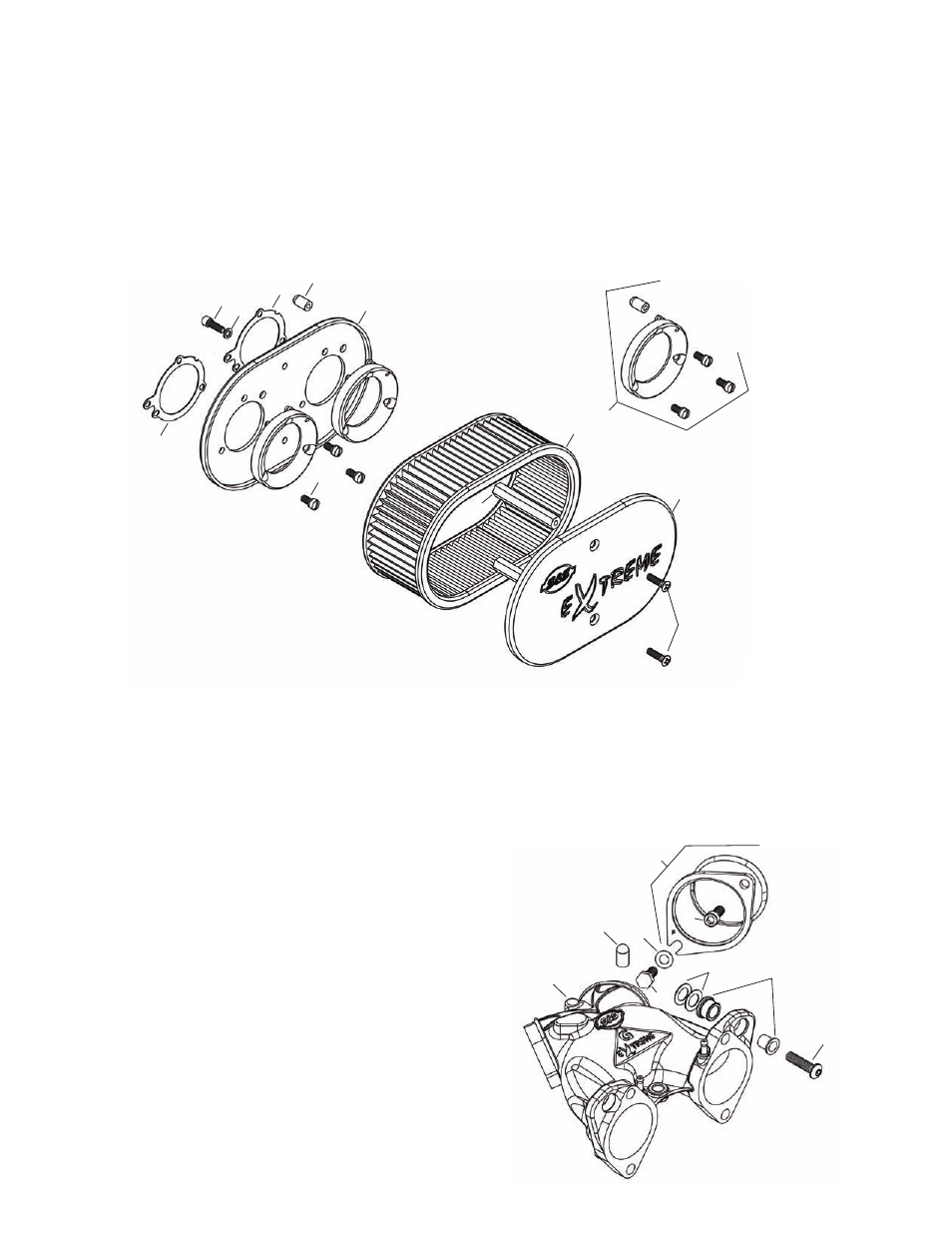

8. Cover, air cleaner Extreme (polished billet) . . . . . . . . . . . . . . . 17-0067
9. Screw, PHIL OH 1/4-20 x 1 (10 pack) . . . . . . . . . . . . . . . . . . . . . . . . . 50-0094
10. Standoff, backplate Extreme (2 pack) . . . . . . . . . . . . . . . . . . . . . . 50-1074
11. Filter element, Extreme
Red . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-0063
Blue . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-0064
12. Screw, backplate
SLTD FH 1/4-20 x 3/4 – Use with air cleaner (10 pack) . . . . . . . . 50-0096
SLTD FH 1/4-20 x 9/16 – Radiused inlet only (10 pack). . . . . . . . 50-0095
13. Backplate, Extreme, billet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-0012
14 Cap, rubber (5 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-1044
15. Gasket, air cleaner (10 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-0383
16. Screw, SHCS 1/4-20 x 3/4, chrome (12 pack) . . . . . . . . . . . . . . . . . . . 50-0144
17. Washer, flat 1/4”, chrome (12 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . 50-7013
18. Radiused inlet kit, Super E & G (Includes hardware) . . . . . . 11-2163
G-E
xtrEmE
®
a
ir
C
lEanEr and
i
nduCtion
P
arts
17
16
15
4
13
12
11
8
9
10
18
15
m
anifolds and
H
ardwarE
19. Cap, rubber (5 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-1044
20. Manifold, G-Extreme
For S&S® 124” engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-6101
For S&S 126” engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-6102
For S&S 145” engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-6103
21. Screw, BHC 5/16-18 x 11/4 (10 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . 50-1075
22. Grommet, rubber with 5/16” I.D. standoff (2 pack). . . . . . . . . . . . 16-6199
23. Shim kit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-0314
NOTE: Manifold flanges, seals and hardware not included in manifold kit.
24. Screw, SHC, 5/16-18 x 3/4 (10 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-0302
25. Screw, HHC, 5-16-18 x 1 (10 pack)) . . . . . . . . . . . . . . . . . . . . . . . . . 50-0155
26. Washer, flat, 5/16” (10 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-7069
27. Flange and seal kit, B2 (Includes 2 each flanges and o-ring seals)
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-0250
22
23
21
20
25
G-E
xtrEmE
m
anifolds and
H
ardwarE
19
26
24
27
i
ndividual
P
arts
Flange, manifold, front, B2, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-0247
Flange, manifold, front, B2, . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-0248
O-ring, manifold seal, B2 (6 pack) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-0246
