Elektrische Installation
Systembus (CAN) verdrahten
4
20
EDBPM-H521 DE/EN/FR 2.0
4.2
Systembus (CAN) verdrahten
Hinweis!
ƒ
Verbinden Sie nur Klemmen gleichen Signaltyps miteinander.
ƒ
Weitere Informationen zum Systembus (CAN) finden Sie im
Kommunikationshandbuch CAN.
Shield
CAN-
-V
CAN+ N.C.
CG LO HI
CG LO
CG LO HI
CG LO HI
HI
120
120
A
n
A
2
(H521)
A
1
h521_009

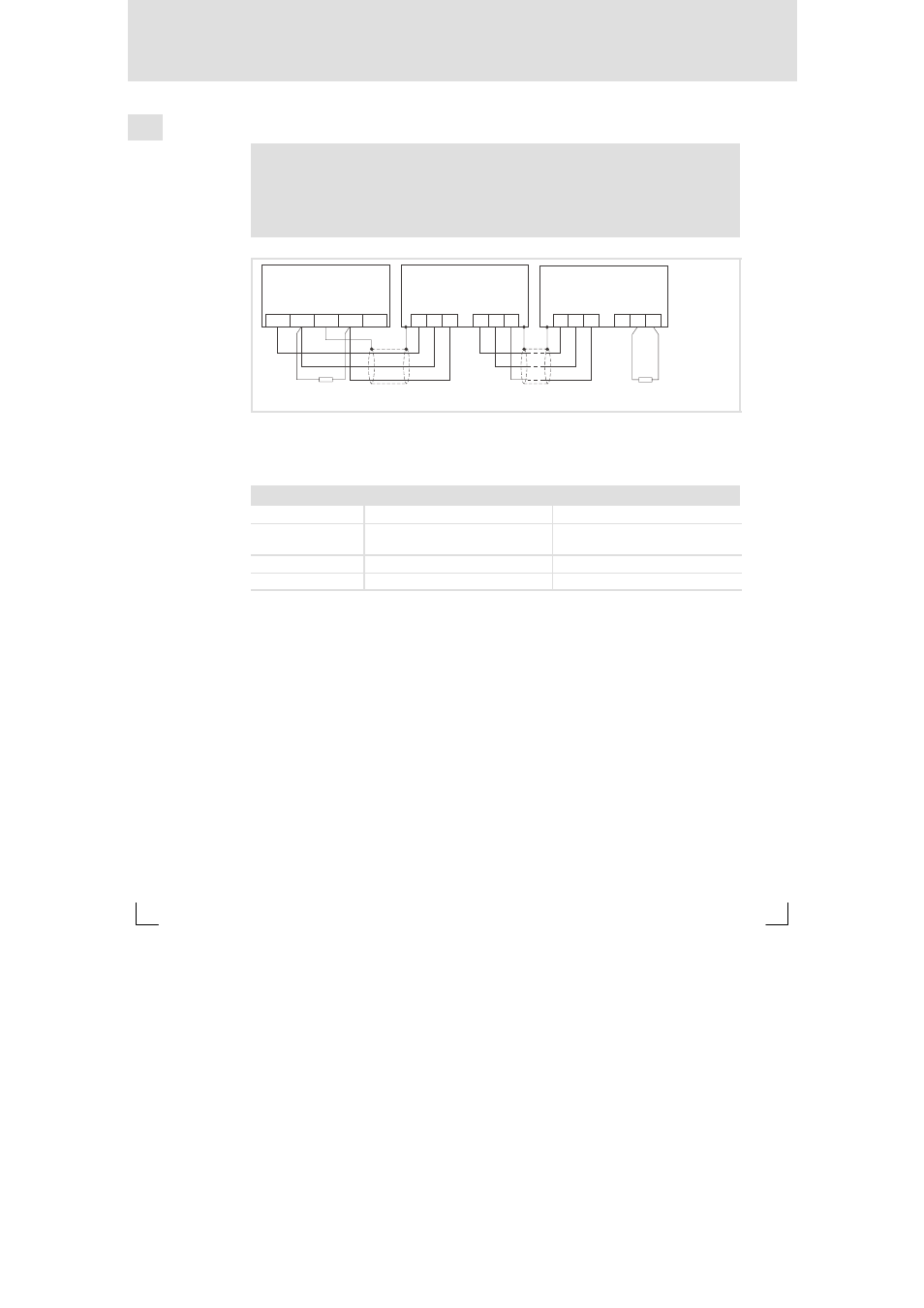

Abb. 4-2 Verdrahtung des Systembus (CAN)
A
1
Busteilnehmer 1
A
2
Busteilnehmer 2
A
n
Busteilnehmer n
Bitte folgen Sie bei der Verwendung des Signalkabels unseren Empfehlungen:
Spezifikation des Übertragungskabels
Gesamtlänge
≤ 300 m
≤ 1000 m
Kabeltyp
LIYCY 2 x 2 x 0,5 mm
2
(paarverseilt mit Abschirmung)
CYPIMF 2 x 2 x 0,5 mm
2
(paarverseilt mit Abschirmung)
Leitungswiderstand
≤ 80 Ω/km
≤ 80 Ω/km
Kapazitätsbelag
≤ 130 nF/km
≤ 60 nF/km
