3.2.2 Verdrahtung des Systembus (CAN)
Prinzipieller Aufbau
Shield CAN- -V CAN+ N.C. CG LO HI CG LO CG LO HI CG LO HI HI
120 120
A
n
A
2
(H520) A
1
h520_006

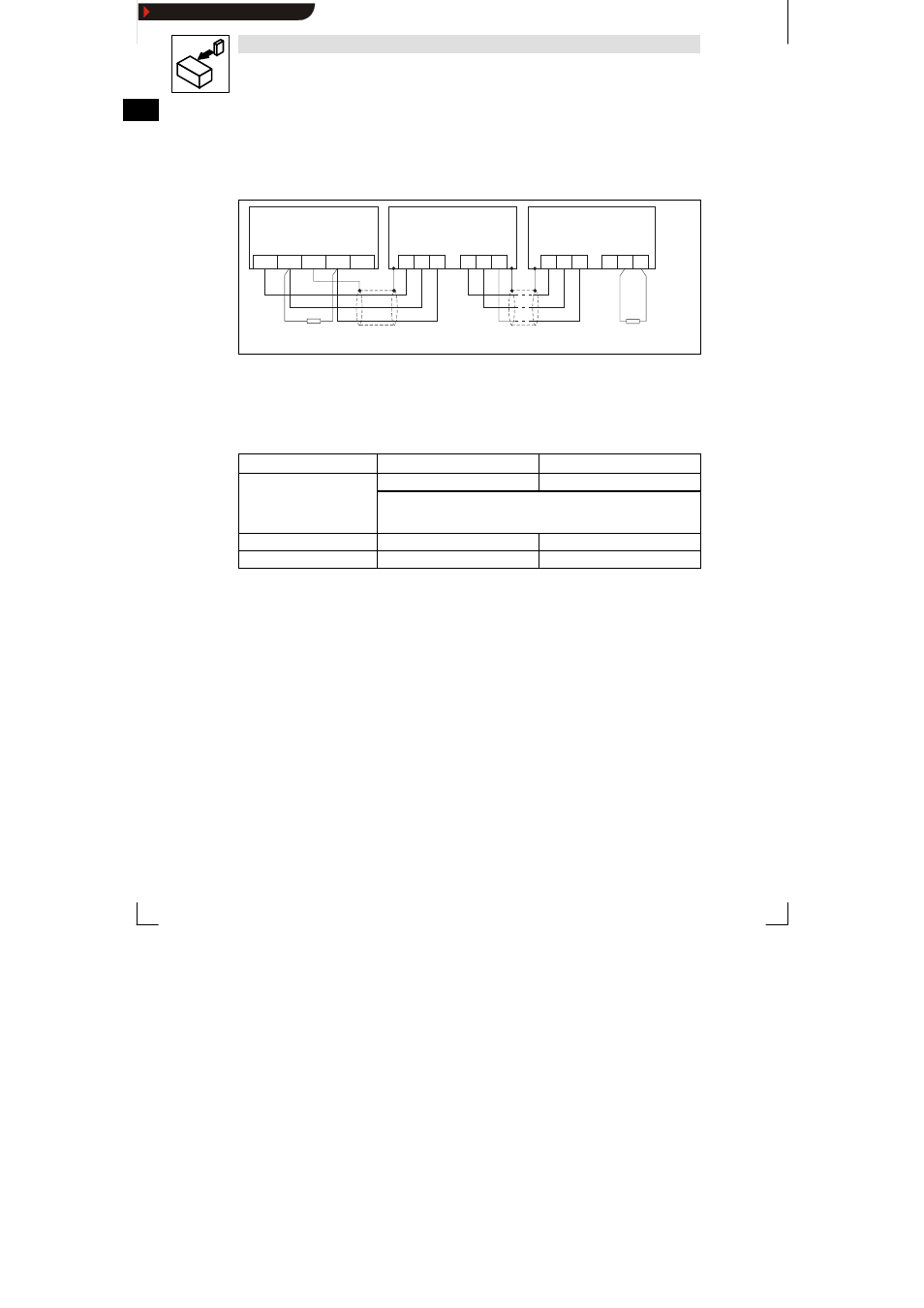

Abb. 3-2 Verdrahtung des Systembus (CAN)
A
1
Busteilnehmer 1 A
2
Busteilnehmer 2 A
n
Busteilnehmer n
! Verbinden Sie nur Klemmen gleichen Signaltyps miteinander.
! Eigenschaften Signalleitung:
Leitungslänge gesamt bis 300 m 300 bis 1000 m
Leitungstyp LIYCY 2 x 2 x 0,5 mm 2 CYPIMF 2 x 2 x 0,5 mm 2 e tu gstyp
paarverseilt mit Abschirmung
Paar 1: CAN-LOW (LO) und CAN-HIGH (HI)
Paar 2: 2 × GND
Leitungswiderstand ≤40 Ω/km ≤40 Ω/km
Kapazitätsbelag ≤130 nF/km ≤60 nF/km
! Anschluß der Busabschlußwiderstände:
!
Je ein Widerstand 120 Ω am 1. und am letzen Busteilnehmer
Eigenschaften:
! Busausdehnung:
– 25 m bei max. 1 Mbit/s Datenübertragungsrate
– bis zu 1 km bei vermindeter Datenübertragungsgeschwindigkeit
! Sehr zuverlässige Datenübertragung (Hamming-Distanz = 6)
! Signalpegel nach ISO 11898
! Bis zu 63 Busteilnehmer möglich
