Installation
L
17 EDBEPM-H520 DE/EN/FR 4.0
3.2 Elektrische Installation
3.2.1 Belegung der Anschlußklemmen
$ $ $ $
Stop!
! Beschädigung angeschlossener Geräte. Verbinden Sie den PE-Leiter so wie es
in der Abbildung dargestellt ist!
!
Bedieneinheit nur im spannungslosen Zustand verdrahten!
1
2
3
4
5
+24 VDC
N.C.
0 VDC
CAN+
N.C.
Shield
CAN-
V-
1
2
3
4
INPUT VOLTAGE:
18 - 32 VDC 15 W
fuse 1.25 A
MSP
LPT CAN-GND
CAN-LO
CAN-HI
back-up expansion
PE
N
L1
0
~
–
+18...32VDC
h520_004

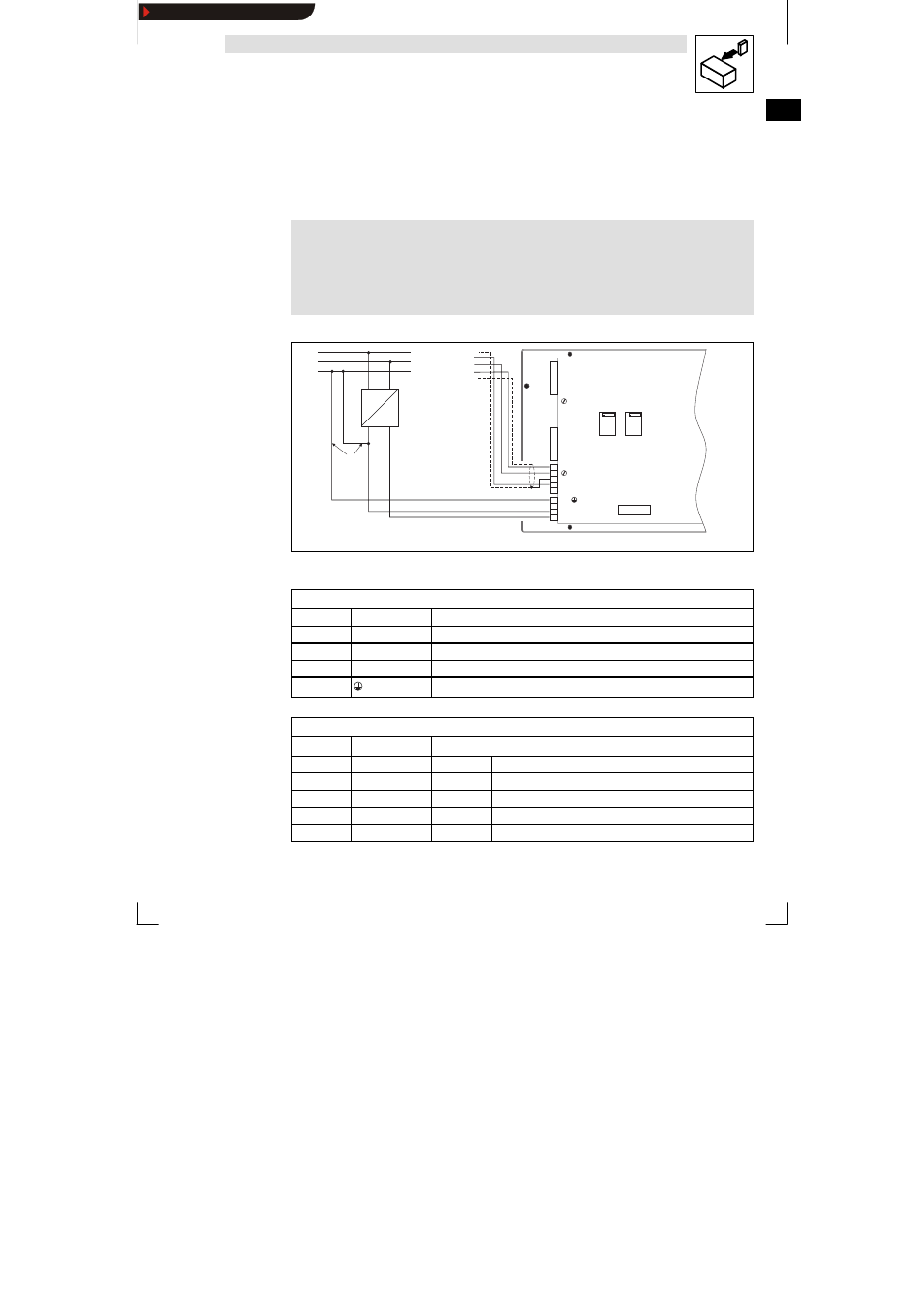

Abb. 3-1 Belegung der Anschlußklemmen
DC-Spannungsversorgung
Klemme
Bezeichnung Erläuterung
1 +24 VDC Versorgungsspannung (+18 V ... 32 VDC)
2 0 VDC GND Versorgungsspannung, Bezugspotential
3 N.C. Nicht angeschlossen
4 PE-Potential
Systembus (CAN)
Klemme Bezeichnung Erläuterung
1 V- GND Bezugspotential
2 CAN- LO Systembus LOW (Datenleitung)
3 Shield Schirm des Systembus-Kabels auflegen
4 CAN+ HI Systembus HIGH (Datenleitung)
5 N.C. Nicht angeschlossen
