Installation mécanique
Montage latéral pour les appareils de taille II et III
5
EDK94AZMS DE/EN/FR/ES/IT 8.0 75
l
H1_MechINS−Fi NbMontage_GG2−3_FR
Opérations de montage
SSP94NF006
Ordre des opérations pour le "montage latéral"

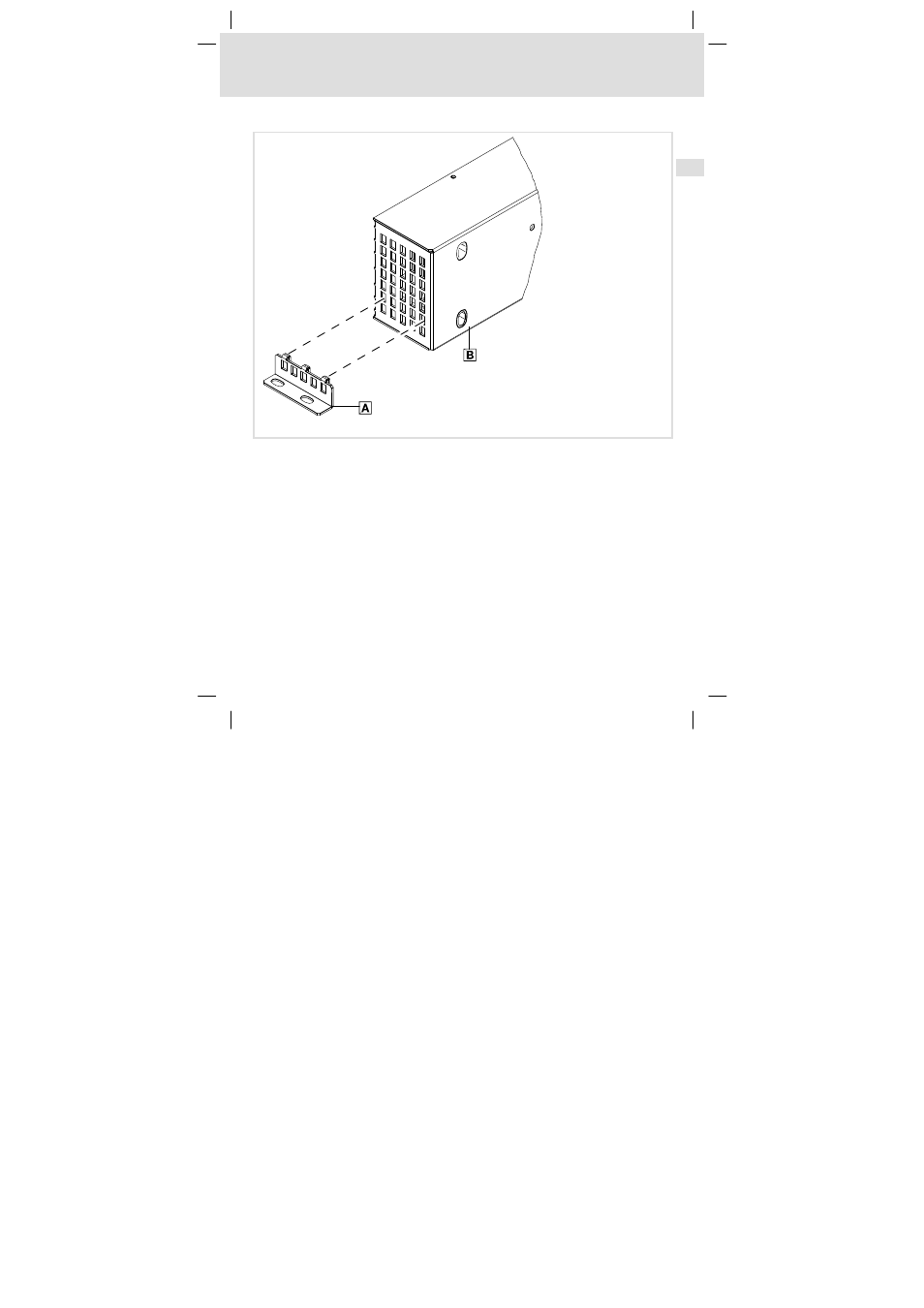

1. Enclipser l’équerre de montage
0 dans la grille perforée du filtre 1.
2. Monter le filtre sur la plaque de montage préparée à gauche du socle de montage.
– Tourner le filtre de 90° par rapport au montage standard.
– Les trous de montage ne correspondent pas à la grille perforée typique du 9400.
– Utiliser impérativement tous les points de fixation indiqués.
– Utiliser des vis cruciformes M5 ou des vis à six pans creux avec rondelle
incorporée.
– Si d’autres appareils doivent être juxtaposés du côté droit du filtre, serrer les vis à
fond uniquement après avoir monté et aligné tous les appareils.
– Couple de serrage : 3.4 Nm (30 lb−in).
