Instalación mecánica
Montaje lateral para los tamaños II y III
EDK94AZMS DE/EN/FR/ES/IT 8.0
101
l
H1_MechINS−Fi NbMontage_GG2−3_ES
Pasos para el montaje
SSP94NF006
Para el montaje lateral, proceda de la siguiente manera:

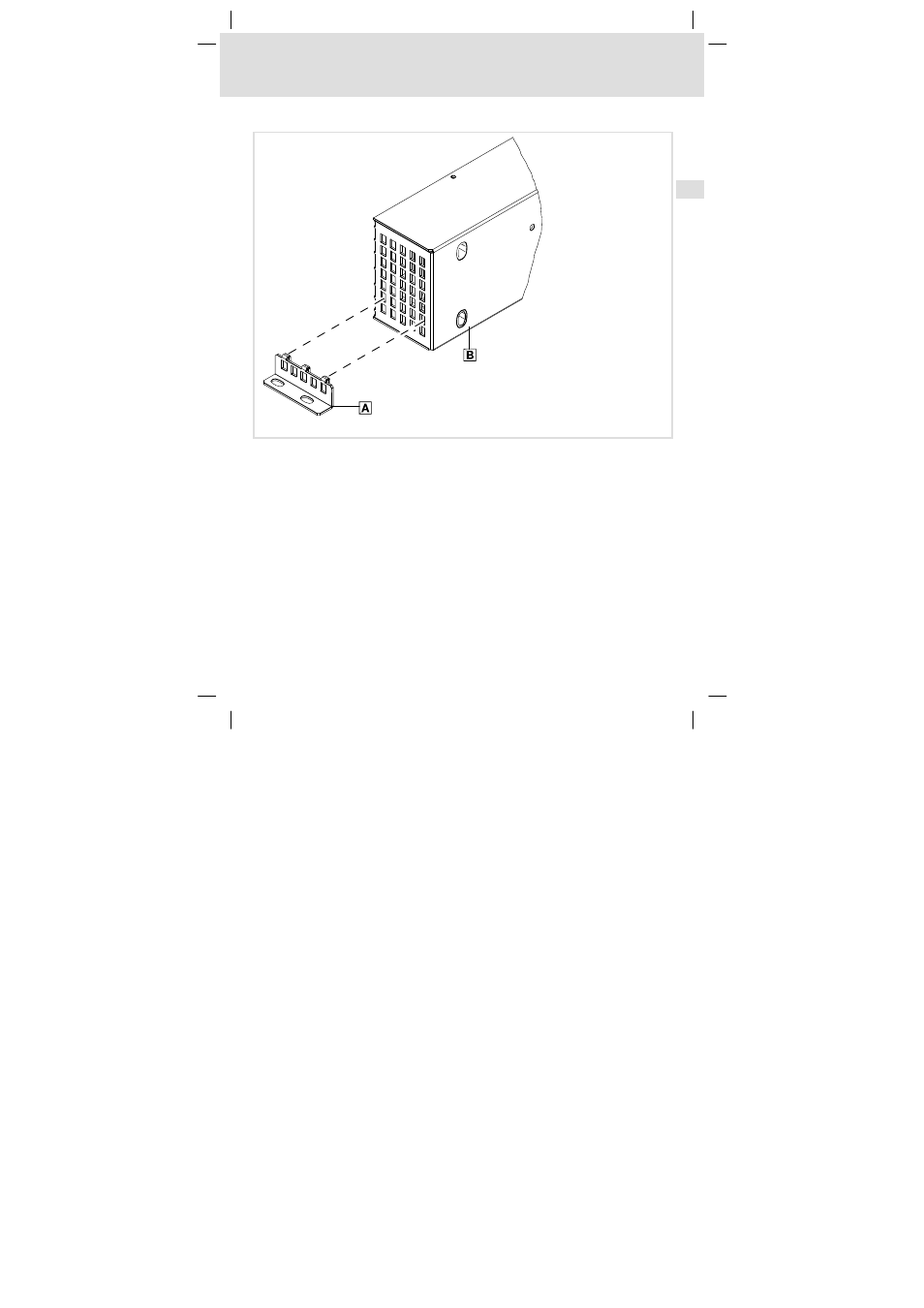

1. Cuelge el ángulo de montaje
0 en la plantilla de agujeros del filtro 1.
2. Monte el filtro sobre la placa de montaje preparada a la izquierda de la base de
montaje.
– Filtro girado 90° respecto al montaje estándar.
– Los agujeros de montaje no se encuentran dentro de la típica plantilla de agujeros
del 9400.
– Utilice siempre todos los puntos de fijación preestablecidos.
– Utilice tornillos de M5 con arandelas incorporadas o tornillos hexagonales de M5 y
arandelas.
– Si desea colocar otros equipos directamente a la derecha del filtro, no apriete los
tornillos hasta que todos los equipos hayan sido montados y alineados.
– Par de apriete: 3.4 Nm (30 lb−in).
