Mechanische Installation
Nebenbau−Montage Gerätegröße II und III
5
EDK94AZMS DE/EN/FR/ES/IT 8.0 23
l
H1_MechINS−Fi NbMontage_GG2−3_DE
Montageschritte
SSP94NF006
So gehen Sie bei der Nebenbau−Montage vor:

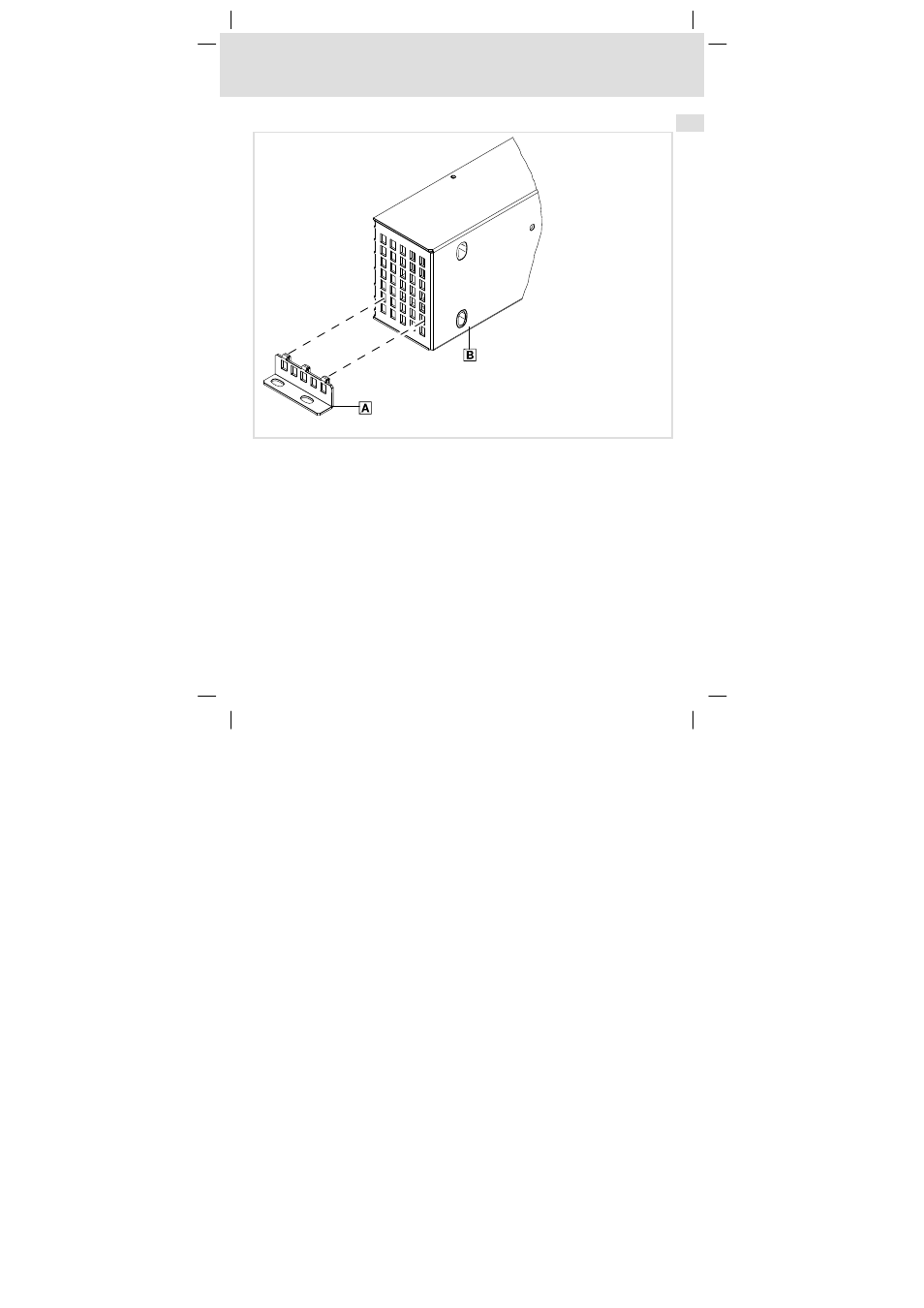

1. Hängen Sie den Montagewinkel
0 in das Lochraster des Filters 1 ein.
2. Montieren Sie das Filter auf der vorbereiteten Montageplatte links neben dem
Montagesockel.
– Filter um 90° gedreht gegenüber Standardmontage.
– Die Montagelöcher liegen nicht im 9400−typischen Lochraster.
– Nutzen Sie stets alle vorgegebenen Befestigungspunkte.
– Verwenden Sie M5−Kombischrauben oder M5−Innensechskantschrauben mit
Unterlegscheibe.
– Wenn Sie rechts vom Filter weitere Geräte direkt anreihen möchten, ziehen Sie die
Schrauben erst fest an, nachdem alle Geräte montiert und ausgerichtet sind.
– Anzugsmoment: 3.4 Nm (30 lb−in).
