Elektrische Installation
Eingangsklemmen verdrahten
2
EDKZV1200 DE/EN/FR/ES/IT 1.0
9
l
H1_E_INST−funktion
Eingangsklemmen verdrahten
Das Gerät eignet sich für den Anschluss an ein Drehstromnetz (TN−, TT− oder IT−Netz nach
VDE 0100 T 300/IEC 364−3) mit einem Nennspannungsbereich AC 400 V ... AC 500 V, siehe
folgende Abbildungen.
Alternativ kann das Gerät auch eingangsseitig an ein DC−Verbundsystem mit einem Span-
nungsbereich DC 450 V ... DC 800 V angeschlossen werden,
siehe Abschnitt "24 V−Versorgung aus DC−Verbundschaltung ".
)
Hinweis!
Bei Ausfall einer Phase ist der dauerhafte Betrieb mit Nennleistung
gewährleistet.

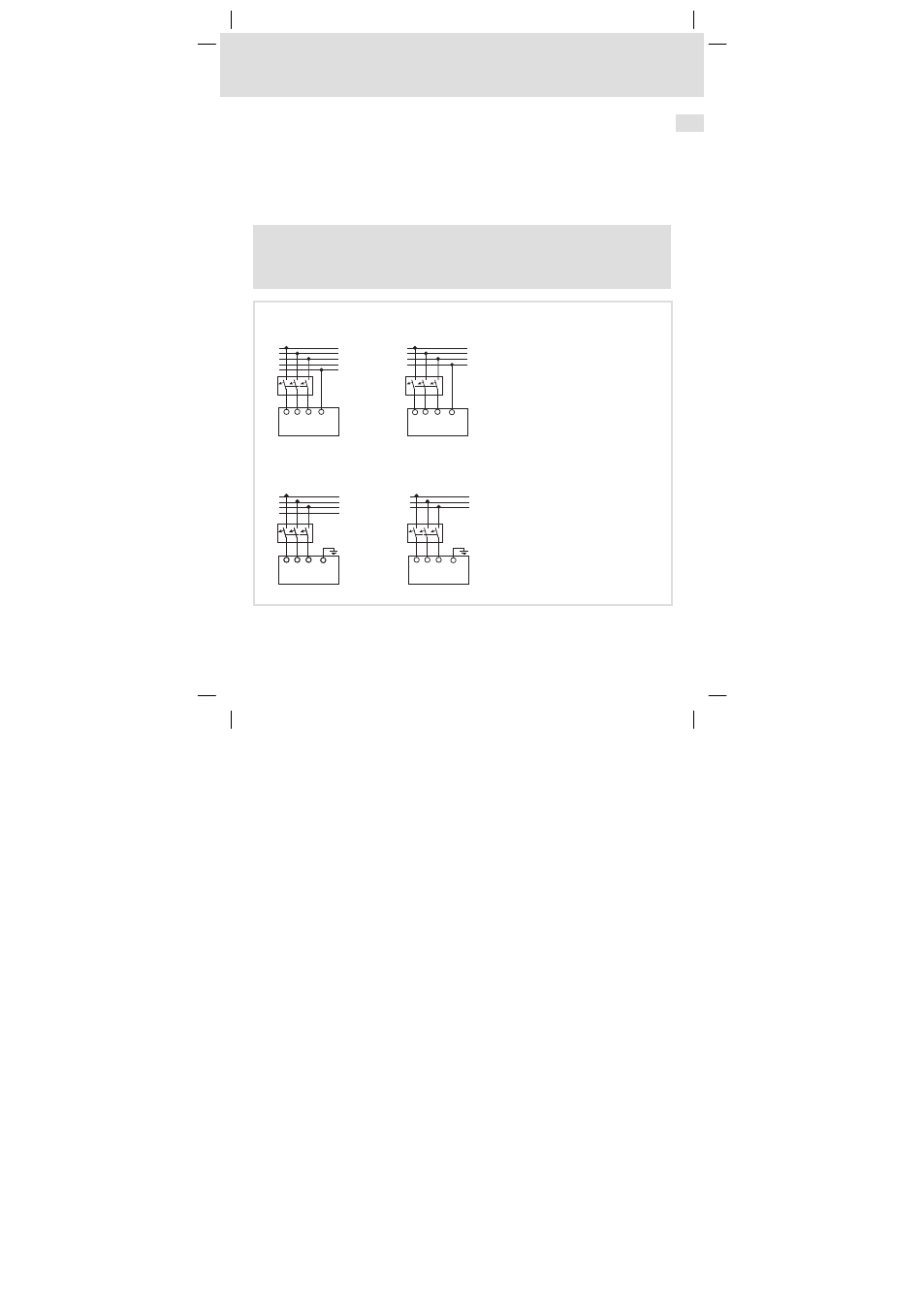

L1 L2 L3 L3 PE L1 PE
5
3/N/PE AC 400 … 500 V
45 … 65 Hz
3/PEN AC 400 … 500 V
45 … 65 Hz
3/N AC 400 … 500 V
45 … 65 Hz
3/N AC 400 … 500 V
45 … 65 Hz
3 AC 400 … 500 V
45 … 65 Hz
L1 L1
L1 L1 L1
L2 L2
L2 L2 L2
L3 L3
L3 L3 L3
N PEN
N N
PE
PE PE PE
TN-S TN-C
TT IT
L2 L3
L1 L1 L1 L2 L2 L2 L3 L3 L3
5
5 5
ezvxx00−001_06
5 Leitungsschutzschalter 6 A / 10 A / 16 A (Charakteristik B oder C)
