2 Installazione elettrica
Alimentazione a 24 V da interconnessione DC bus
EDKZV1200 DE/EN/FR/ES/IT 1.0
58
l
H1_E_INST−funktion
3 Installazione elettrica

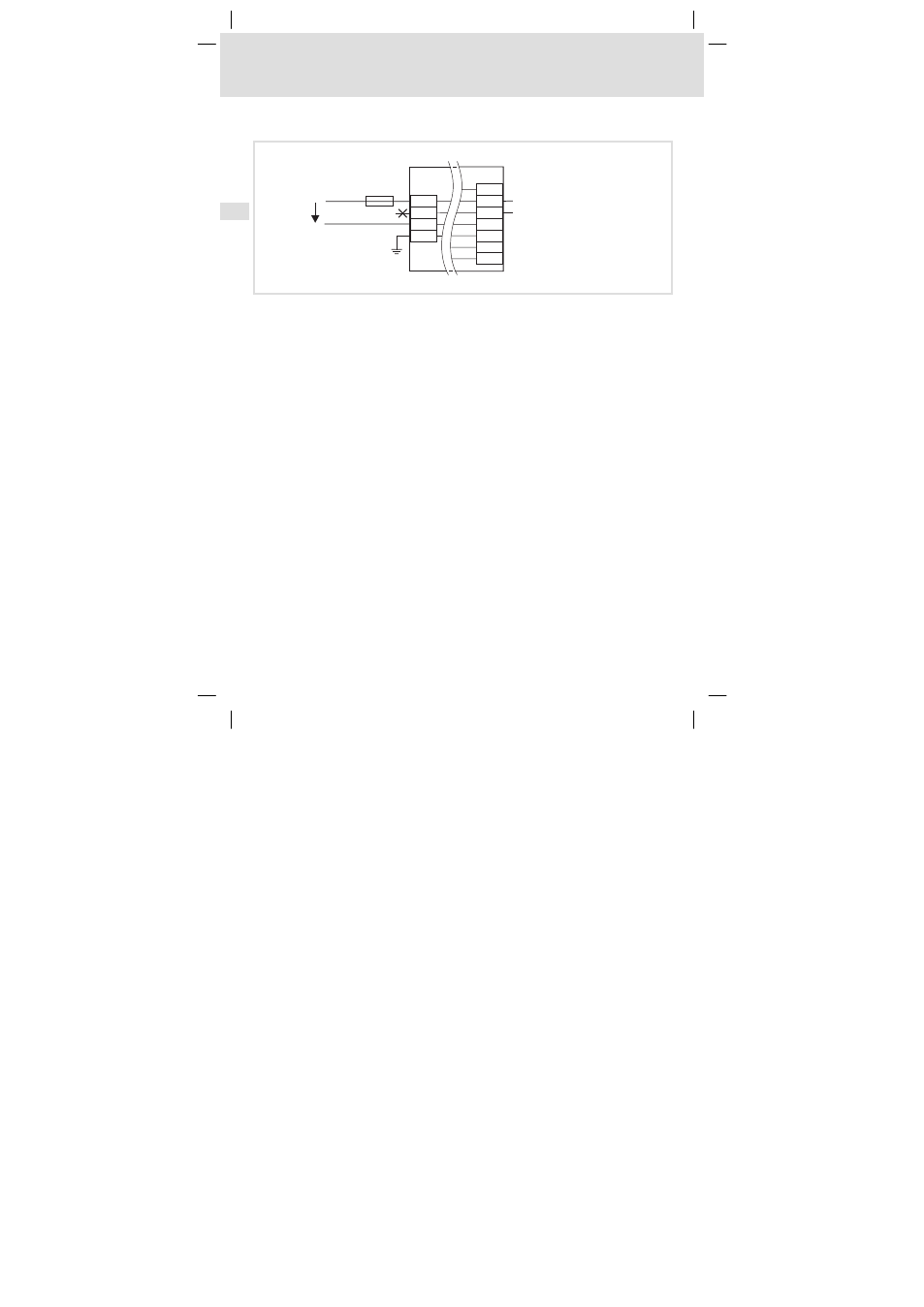

Alimentazione a 24 V da interconnessione DC bus
L1
L2
L3
PE
+
+
-
-
22.5 V DC
…
28.5 V DC
U = 450 V DC … 800 V DC
G
7
EZVxx00-001
U
G
ezv1201_07−dc
Fusibile 7
Tra l’alimentatore e le unità di controllo azionate tramite interconnessione DC bus è
necessario collegare un fusibile aggiuntivo esterno, vedere figura
7.
Taglia del fusibile:
ƒ 6 A per alimentatore AC 400 V, DC 24 V, 5 A
ƒ 10 A per alimentatore AC 400 V, DC 24 V, 10 A
ƒ 16 A per alimentatore AC 400 V, DC 24 V, 20 A
Tensione DC in ingresso ammissibile
La tensione DC in ingresso ammissibile dell’alimentatore è pari alla tensione DC bus U
G
dell’interconnessione DC.
La tensione DC bus deve essere compresa nel seguente intervallo:
ƒ U
G
= 450 V DC ... 800 V DC
