Lenze 13435747 EDBSX03 v17 EN, DE, FR, IT, ES 15
Puesta en servicio
Código Posibles ajustes
IMPORTANTE
Nº Nombre Lenze Selección
C08
Configuración -
Salida del relé
1 El relé está activado si
0 Ready
1 Error
2 El motor está en marcha
3 El motor está en marcha - derecha
4 El motor está en marcha - izquierda
5 Frecuencia de salida = 0 Hz
6 Valor establecido de frecuencia
desalida alcanzado
7 Umbral (C17) superado
8 Límite de corriente (modo de motor
o generador) alcanzado
9 Retroalimentación dentro del
intervalo (d46, d47) de alarma
mínima/máxima
10 Retroalimentación fuera del intervalo
(d46, d47) de alarma mínima
máxima
C10
Frecuencia de
salida mínima
0,0 0,0 {Hz} 500 • Frecuencia de salida al 0% del valor
de consigna analógico
• C10 no activo para valores de
consigna fijos o selección del valor de
consigna a través de c40
C11
Frecuencia de
salida máxima
50,0 7,5 {Hz} 500 • Frecuencia de salida al 100% del valor
de consigna analógico
• C11 no se supera nunca
¡AVISO!
Consulte al fabricante de la máquina/motor antes de utilizar una frecuencia
superior a la frecuencia nominal. Una aceleración excesiva del motor/máquina
puede dañar el equipo o causar lesiones al personal.
C12
Tiempo de
aceleración 1
5,0 0,0 {s} 999 • C12 = cambio de frecuencia 0 Hz...C11
• C13 = cambio de frecuencia C11...0 Hz
• Para acel./decel. de rampa S, ajuste
c82
C13
Tiempo de
deceleración 1
5,0 0,0 {s} 999
C14
Modo de
funcionamiento
2 0 Característica lineal con
empuje automático
• Característica lineal: para aplicaciones
estándar
• Característica cuadrática: para
ventiladores y bombas con
característica de carga cuadrática
• Empuje automático: tensión de salida
dependiente de la carga para operación
de pérdida baja
1 Característica cuadrática con
empuje automático
2 Característica lineal con
empuje Vmin constante
3 Característica cuadrática con
empuje Vmin constante

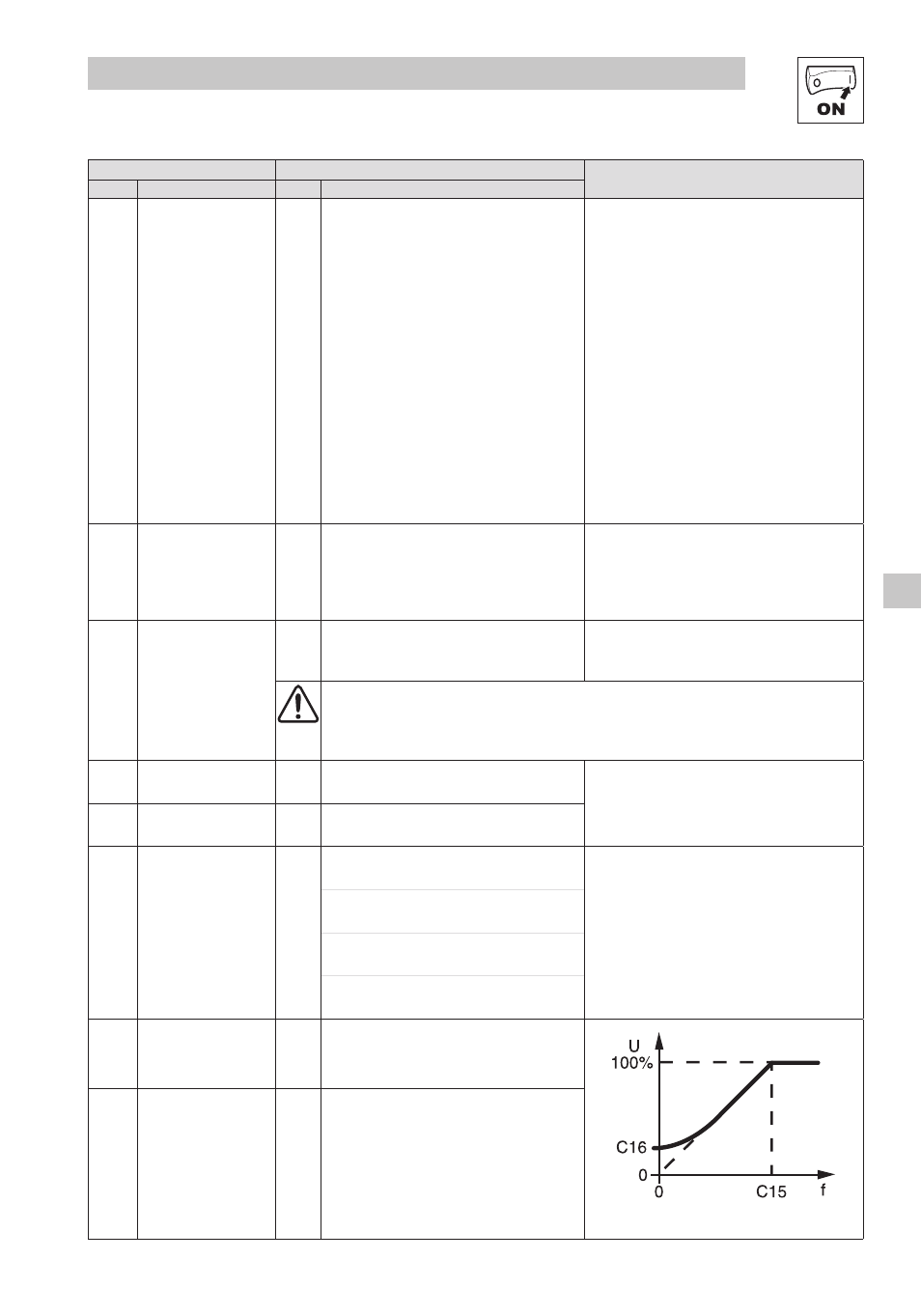

C15
Punto de referencia
V/f
50,0 25,0 {Hz} 999
Ajuste la frecuencia del motor nominal
(placa) para aplicaciones estándar
smd006
C16
Empuje V
min
(optimización del
comportamiento
de par)
6,0 0,0 {%} 40,0
Ajustar después de la puesta en
servicio: El motor no cargado debe
funcionar a una frecuencia de
deslizamiento (aprox. 5 Hz), aumente
C16 hasta que la corriente del motor
(C54) = 0,8 x corriente del motor
nominal
