Cablaggio dei moduli aggiuntivi
Moduli di memoria
8
l
199 EDK94ASH24 DE/EN/FR/ES/IT 4.1
SSP94M1001

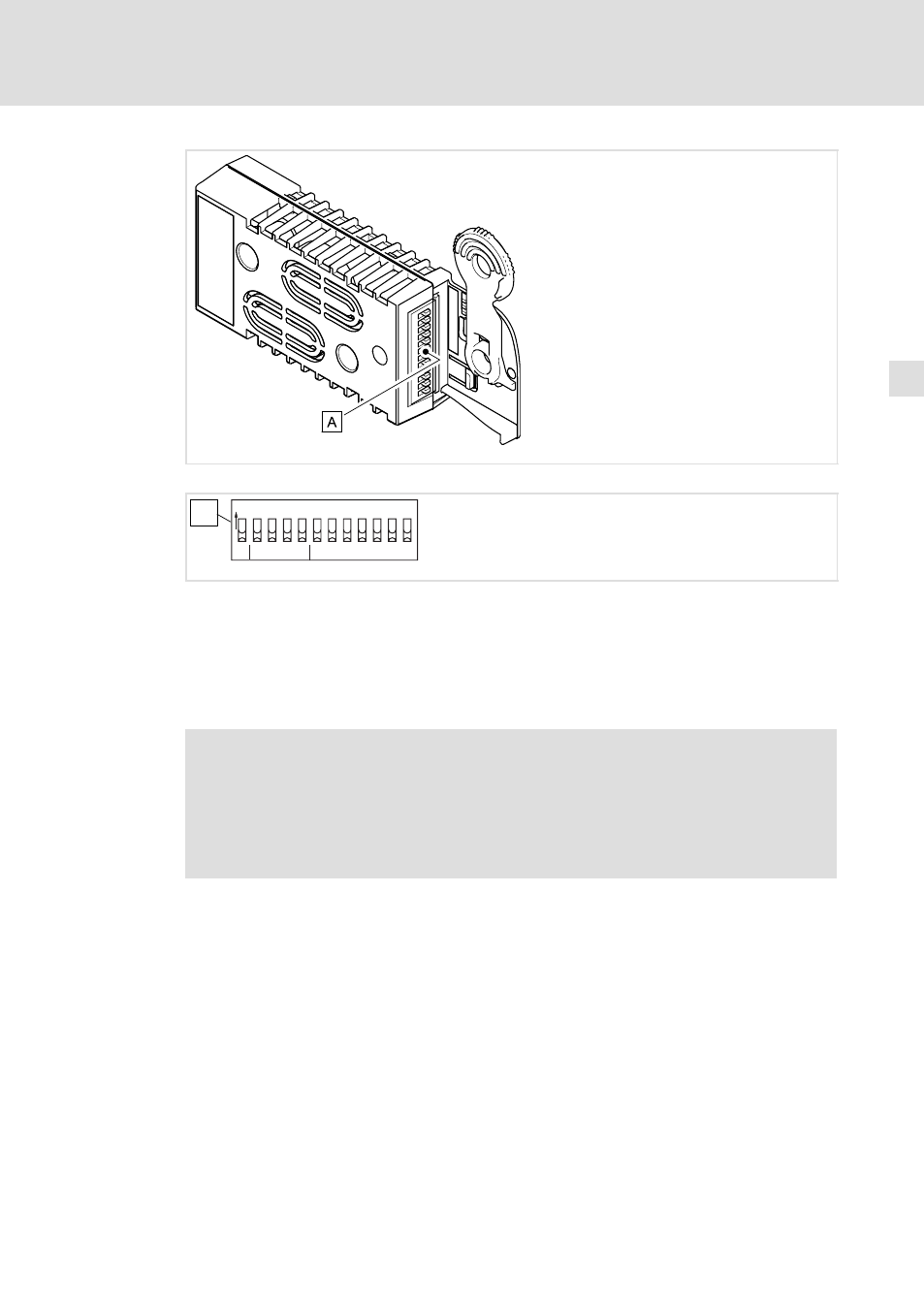

Fig.8−6 Modulo di memoria con DIP switch (a partire dal codice E94AYM22)
Baud CAN Address
O
N c d b a 64 32 16 8 4 2 1 A
9400CAN003
Fig.8−7 Disposizione e siglatura dei DIP switch
Nei DIP switch sul lato anteriore è possibile impostare
ƒ l’indirizzo di nodo (siglatura "1" ... "64") e
ƒ la velocità di trasmissione (siglatura "a" ... "d")
)
Avvertenza:
Se all’inserzione del modulo asse tutti gli switch di indirizzo assumono la
posizione "OFF", vengono applicate le configurazioni dei codici C00350
(indirizzo nodo) e C00351 (velocità di trasmissione).
Per attivare eventuali modifiche alle impostazioni, disinserire e reinserire la
tensione di alimentazione del modulo asse.
Impostazione dell’indirizzo di nodo
L’indirizzo di nodo dell’azionamento viene calcolato in base alla somma degli switch di
indirizzo posizionati su "ON".
