Installazione

Procedura di montaggio
Panel PC EL 2800 / EL 2850 / EL 5800 / EL 5820 / EL 5850 / EL 5870 / EL 9800

4

l

86

MA_ELx8xx DE/EN/FR/ES/IT 2.0

4.4.2

Panel PC EL 2800 / EL 2850 / EL 5800 / EL 5820 / EL 5850 / EL 5870 / EL 9800

Montaggio su quadro elettrico
Per il montaggio, procedere come segue:
1. Tagliare l’apertura di montaggio nel quadro e realizzare i fori di fissaggio

nel quadro (

84).

2. Controllare che la guarnizione sotto la piastra frontale sia posizionata

correttamente.

3. Collocare l’apparecchio nell’apertura di montaggio e tenerlo fermo con la

mano per evitare che cada e avvitare i dadi con rondelle ai perni filettati.

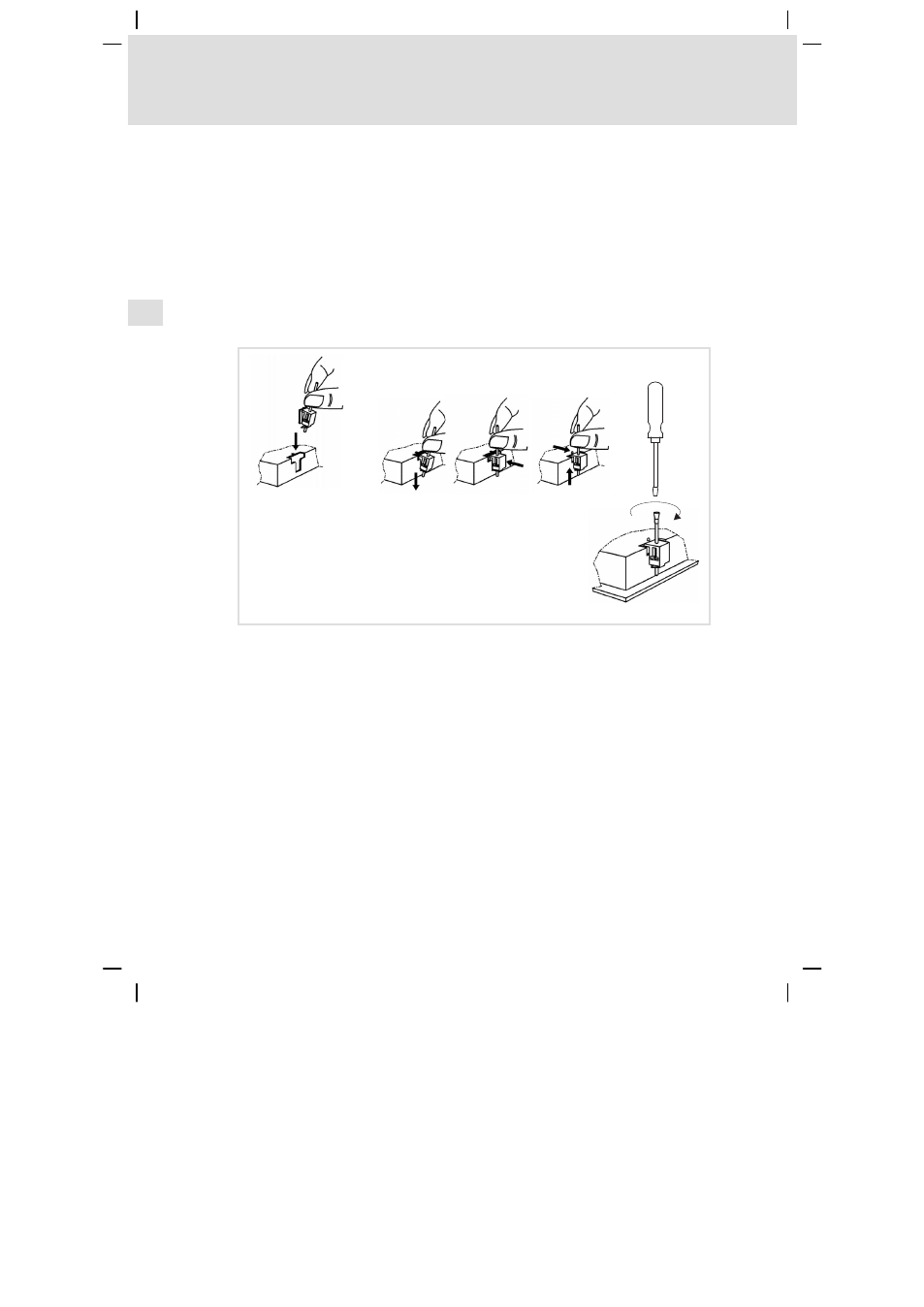

4. Montare tutti i serravite come segue:



‚

ƒ

ELx7xx−012

Inserire il serravite nell’apertura sulla custodia dell’apparecchio, come
mostrato in figura.

Premere il serravite verso il basso, inclinarlo verso la custodia e
verificare che sia scattato correttamente in posizione.

Stringere bene il serravite con un cacciavite.

5. Controllare che l’apparecchio sia posizionato saldamente nell’apertura di

montaggio e che la guarnizione della piastra frontale sia collocata
correttamente.

Se necessario, riallineare l’apparecchio o la guarnizione.

Se la guarnizione non è posizionata correttamente, sul lato frontale
dell’apparecchio non viene raggiunta la classe di protezione IP65!
