Installazione
Apertura di montaggio
4
l
84 MA_ELx8xx DE/EN/FR/ES/IT 2.0

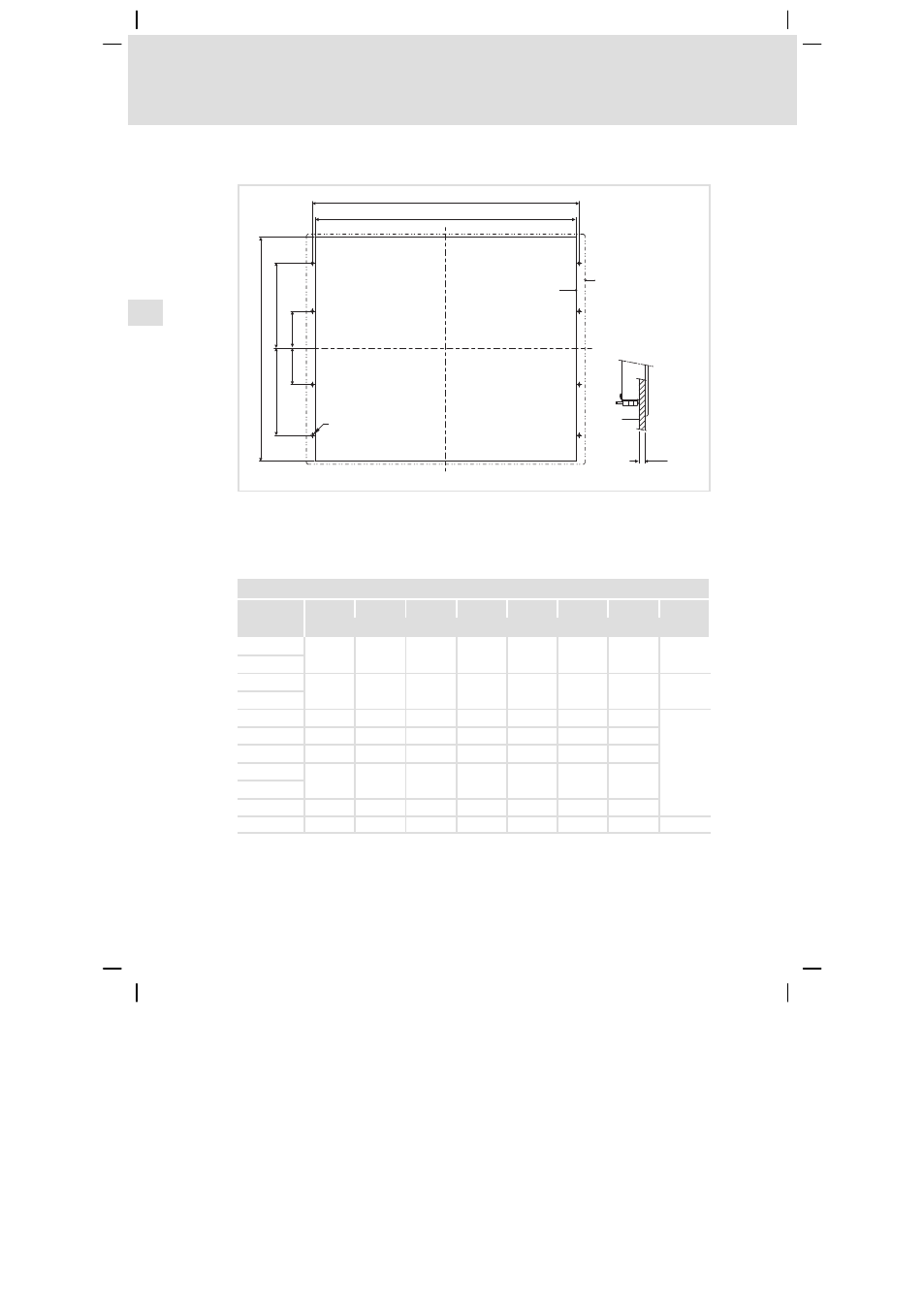

4.3 Apertura di montaggio
0
1
a1
a2
£ 5
2
b
1
b
2
b
3
b
5
b4
D
ELx7xx−004
0 Apertura di montaggio
1 Profilo del telaio frontale
2 Quadro elettrico
Tutte le quote sono in millimetri.
Dimensioni
a1 a2 b1 b2 b3 b4 b5 D
[mm]
EL 1800
305.0 − 228.0 − − − − −
EL 1800s
EL 1850
343.0 − 228.0 − − − − −
EL 1850s
EL 2800 340.0 351.0 288.0 122.0 122.0 0.0 −
6 x Æ5.5
EL 2850 375.0 386.0 288.0 122.0 122.0 0.0 −
EL 5800 400.0 411.0 313.0 134.5 134.5 0.0 −
EL 5820
452.0 462.4 299.0 104.9 104.6 15.7 −
EL 5850
EL 5870 452.0 462.4 388.2 149.3 149.3 15.9 −
EL 9800 438.0 451.0 386.0 172.0 172.0 60.0 60.0 8 x Ж4.5
