Descrizione del prodotto
Elementi di comando e visualizzazione
3
l
80 MA_ELx8xx DE/EN/FR/ES/IT 2.0

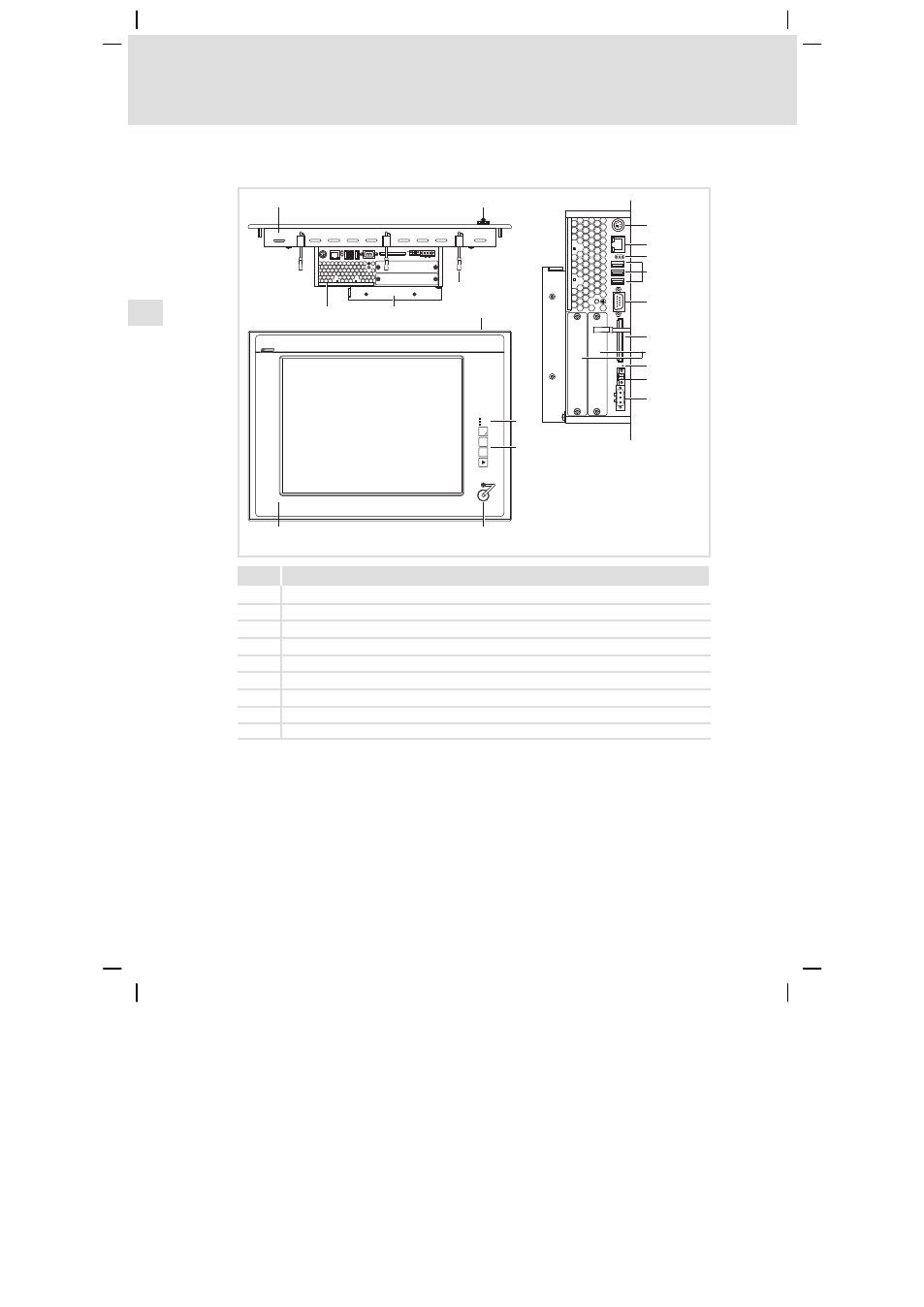

3.2 Elementi di comando e visualizzazione
- F3
Fail Power
F1
+
F2
Status
1 0
0 1
7
6
3
2
4
8
PS/2
LAN
RS232
ACU USV
24 V DC
CF Card
MC Card
Reset
USB
5
ELx7xx−001
Pos. Descrizione
0 Panel PC / Thin Client (qui Panel PC EL 5800)
1 Presa USB frontale (opzionale)
2 Serravite
3 Unità DVD (opzionale)
4 PC
5 Targhetta
6 LED di stato frontale (Power, Fail, Status)
7 Elementi di comando e visualizzazione sul lato frontale
8 LED di stato (Error, HD, Power)
