- 63 -
F
F ASSEMBLAGE
Mise en garde : ne faites jamais fonctionner le SilentCrusher M ave
c l’outil de
dispersion lorsque ce dernier n’est pas immergé dans un liquide. Un tel fonction-
nement à sec entraînera la destruction du palier PTFE (élément AA, cf. chapitre
13.2) et du rotor (élément BB, cf. chapitre 13.2).

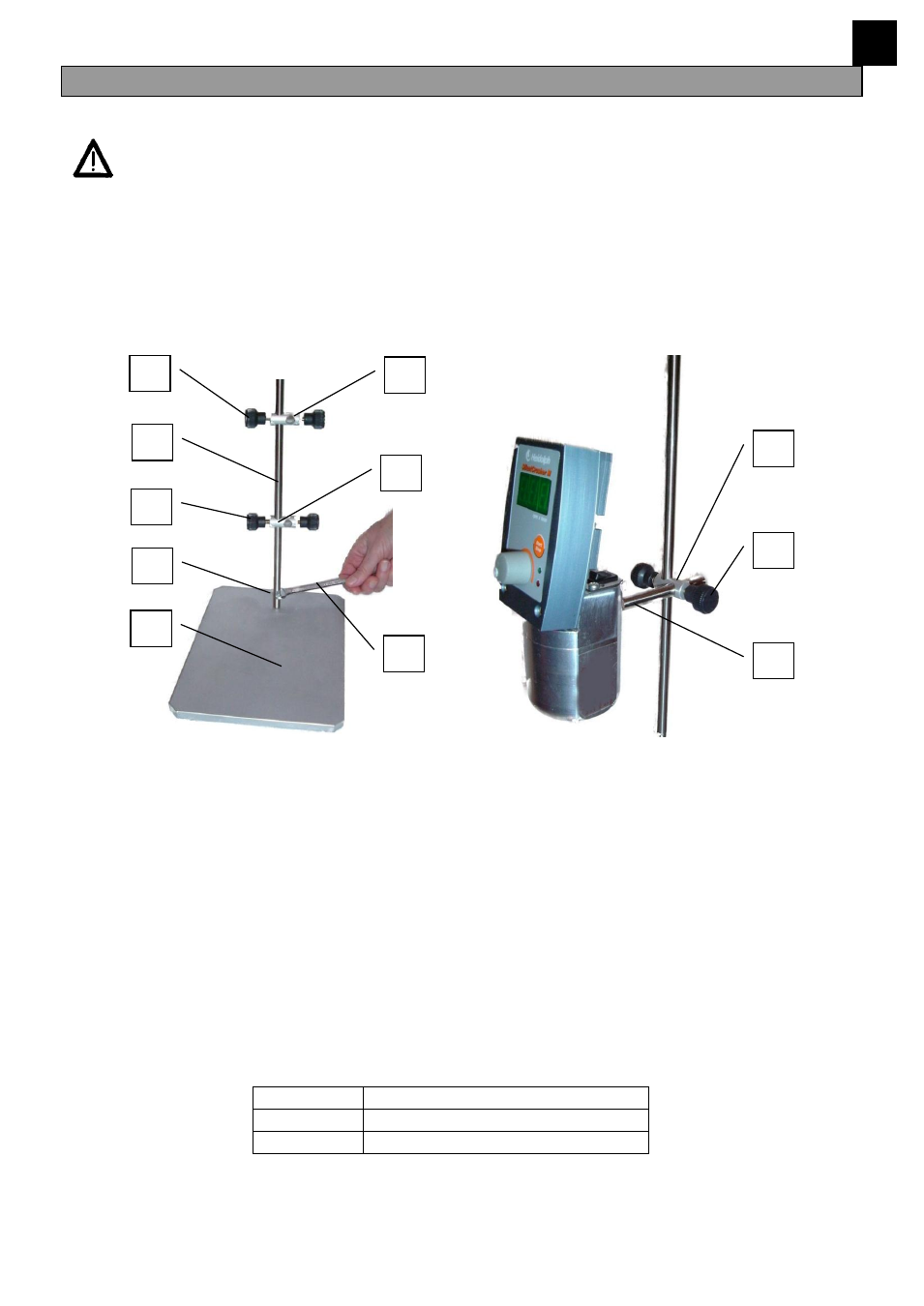

1.
Montage du statif (s’il a été commandé en option)
Vissez la tige du statif (A) dans la plaque du statif (B). À l’aide d’une clé (C) (incluse) serrez la
tige du statif (A) au niveau de la partie aplatie (D) au bas de la tige.
Placez l’accouplement à manchon (E) sur la tige du statif (A) et serrez avec la vis de
calage 1 (F).
2.
Montage du mécanisme d’entraînement
Insérez la tige de retenue (G) pour le mécanisme d’entraînement dans l’orifice pratiqué dans
l’accouplement à manchon supérieur (E) et serrez avec la vis de calage 2 (H).
3. Mont
age du récipient avec dispositif de fixation de récipient (s’il a été
commandé en option)
Le dispositif de fixation du récipient est muni de 2 bagues de retenue (I et J). Choisissez le ca-
libre de bague qui convient à votre récipient.
Calibre Diamètre du récipient [mm]
I (petit) 20
– 60
J (grand) 60
– 105
A
E
D
C
B
E F
F
G
H
E
