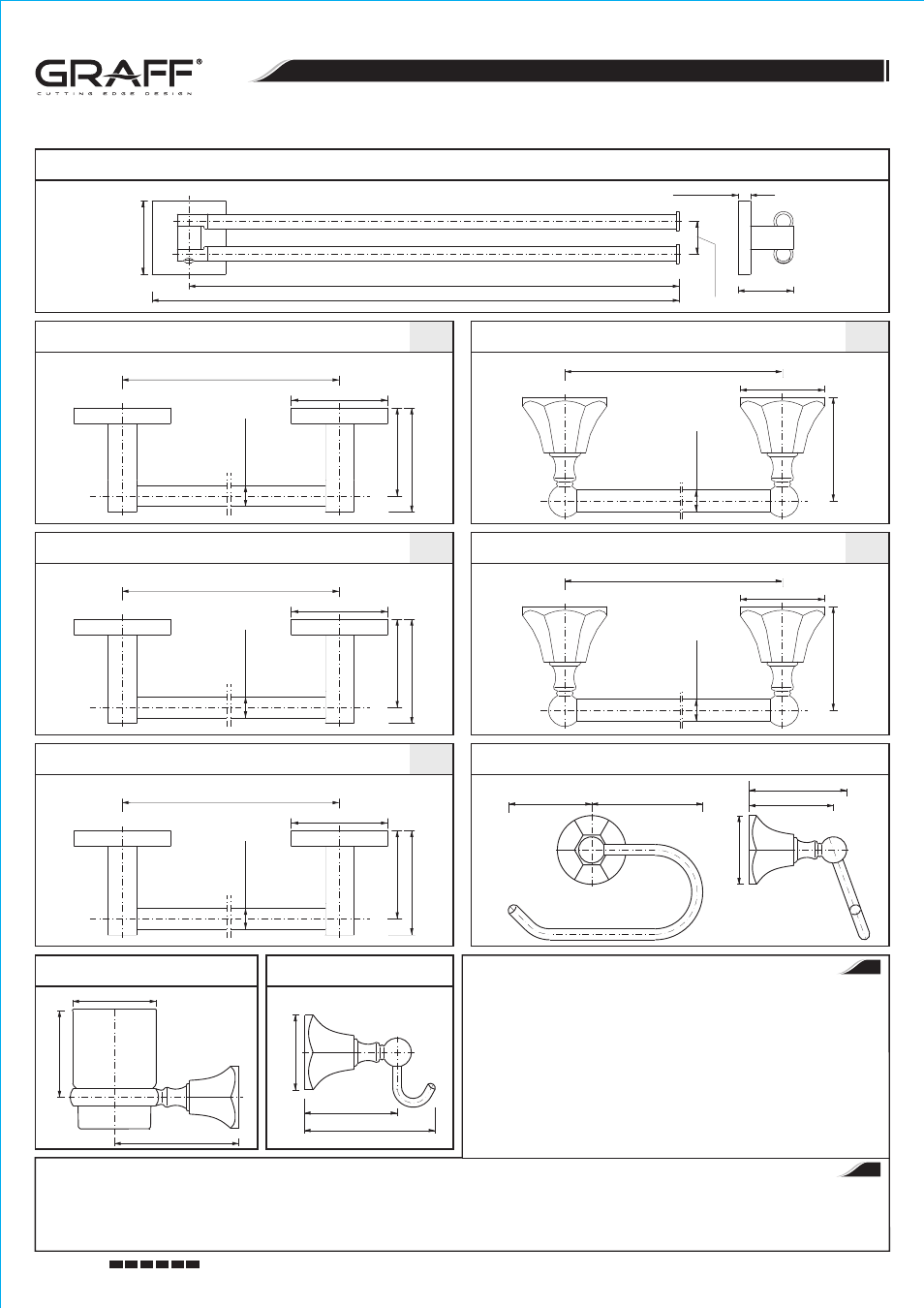

Graff TOWEL BAR - Manual (Page 2)

73mm 97mm
Ø
60mm
85mm
74mm
74.5mm
105mm
Ø
60mm
100mm
Ø67mm
70mm
4 0mm 3
400mm
60
m
m
10mm
45mm
~2
7m
m
 60mm
65
m
m
55
m
m
Ø
13
m
m
457mm
 60mm
65
m
m
55
m
m
Ø
13
m
m
610mm
 60mm
65
m
m
55
m
m
Ø
13
m
m
762mm
IOG 2064.13 Rev. 4 August 2010 2 GB D F RUS E IT
2264007 (PC), 2264027 (SN), 2264047 (PC/BK) 2201207 (PC)
2140450 (PC), 2140580 (SN), 2140750 (PC/BK)
2264107 (PC), 2264127 (SN), 2264147 (PC/BK) 2201307 (PC)
2201507 (PC) 2246797 (PC), 2246817 (SN), 2246837 (PC/BK)
2201107 (PC) 2201407 (PC)
18" 18"
24" 24"
30"
HANDTUCHHALTER • PORTE-SERVIETTE
ВЕШАЛКА ДЛЯ ПОЛОТЕНЦА
COLGADOR DE TOALLA • PORTASCIUGAMANO
Instructions for assembly and use • Montage- und Gebrauchsanweisung • Notice technique montage et utilisation • Инcтрукция по монтажу и обслуживанию • Instrucción de Montaje y Servicio • Manuale di Montaggio e Uso
TOWEL BAR
INSTALLATION INSTRUCTIONS (fig. 1, 2)
9. If bar in between posts is too loose, move mounting plates inward on the adjustment slots.
1. Position fixture in desired location on the wall.
2. Lightly mark outline of each cover plate on the wall.
3. Disassemble product by loosening the set screw.
4. Locate mounting plate in centers of marked circles.
5. Mark location of the mounting screws. On ceramic tile, try to locate the mounting hole locations on a
grout line. To drill through ceramic tile, obtain a Ø6mm diameter carbide drill bit.
6. Drill Ø6mm holes and push in anchors flush with the wall.
7. Screw mounting plate to the wall.
8. Assemble balance of parts to mounting plate as shown. Lightly push fixture against the wall. Tighten
set screw to grip mounting plate stem.
MONTAGEANLEITUNG (Abb. 1, 2)
1. Entsprechende Stelle an der Wand für den Handtuchhalter aussuchen.
2. Konturen der Schutzabdeckung der Platte an der Wand leicht kennzeichnen.
3. Befestigungsschrauben lösen, um die Montageplatten herauszuziehen.
4. Montageplatten in der Mitte der gekennzeichneten Kreise setzen.
5. Die Lage der Öffnungen für die Montageschrauben kennzeichnen. Bei Keramikplatten
Montageöffnungen in der Fuge zu machen versuchen. Jedoch dabei nicht vergessen, den Abstand der
Montageplatten einzuhalten. Um die Löcher zu bohren, den Betonbohrer Ø6mm verwenden.
6. Löcher Ø6mm bohren, Spreizdübel in die Löcher so einsetzen, damit sie mit der Wand eine Ebene
bilden.
GB
D
Ø60mm
73
m
m
Ø
16
m
m
457mm
Ø60mm
73
m
m
Ø
16
m
m
610mm
