Festo SMT-10F-PS-24V-K0,3L-M8D User Manual
Page 2

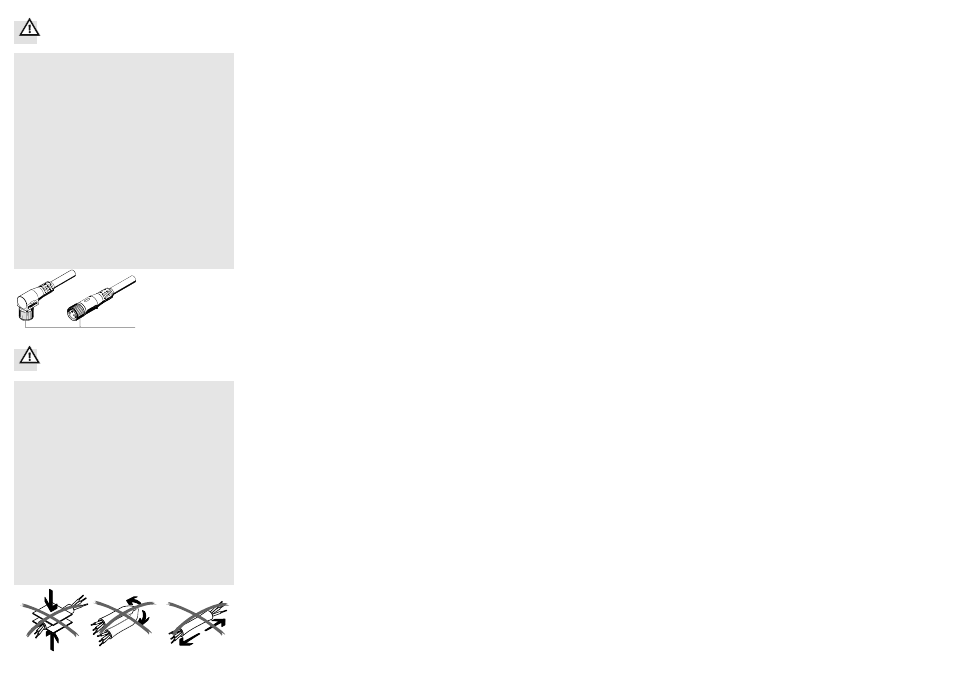

Warnung, Atención, Attenzione
de Verwenden Sie nur Netzteile mit sicherer elektri-
scher Trennung der Betriebsspannung nach
IEC 742/EN 60742/VDE 0551 mit mind.
4 kV Isolationsfestigkeit (PELV). Schaltnetzteile nach
EN 60950/VDE 0805 sind zulässig.
es Utilizar sólo fuentes de alimentación que garanticen
un aislamiento fiable de las tensiones de
alimentación según IEC 742/EN 60742/VDE 0551
con una resistencia de aislamiento de por lo menos
4 kV (PELV). Pueden utilizarse fuentes de alimen-
tación conmutadas según EN 60950/VDE 0805.
it Utilizzare esclusivamente alimentatori in grado di ga-
rantire un sezionamento elettrico sicuro della tensione
di esercizio a norme IEC 742/EN 60742/ VDE 0551 con
una resistenza min. di isolamento di 4 kV (PELV). E'
ammesso l'impiego di gruppi di alimenta-zione tipo
"Chopper” a norme EN 60950/VDE 0805.
Max. 0,3 Nm
Technische Daten ........................................................ de
Nennbetriebsspannung DC
24 V
Betriebsspannung DC
5 ... 30 V
Max. Ausgangsstrom
200 mA
Max. Schaltleistung
6 W
Leerlaufstrom 6
mA
Reststrom 0,06
mA
Spannungsfall 2
V
Einschaltzeit 0,33
ms
Ausschaltzeit 0,30
ms
Reproduzierbarkeit des
Schaltwertes
± 0,1 mm
Kurzschlussfestigkeit ja
Verpolungsschutz
für alle elektrischen
Anschlüsse
Umgebungstemperatur
-20 °C ... +60 °C
Umgebungstemperatur,
bewegliche Kabelverlegung -5 °C ... +60 °C
Schutzart
IP65 / IP67
*)
Werkstoffe:
- Gehäuse
PA, St, Epoxidharz
- Kabelmantel,
Kabelclip
PUR
- Kontakte
Messing vergoldet
*) bei richtig montierter Dose mit Kabel
Datos técnicos ............................................................. es
Tensión nominal DC
24 V
Tensión de funcionamiento DC
5 ... 30 V
Intensidad máx. de salida
200 mA
Capacidad máx. de conmut.
6 W
Intensidad en vacío
6 mA
Intensidad residual
0,06 mA
Caída de tensión
2 V
Tiempo de conexión
0,33 ms
Tiempo de desconexión
0,30 ms
Repetibilidad del valor
de conmutación
± 0,1 mm
Resistencia al cortocircuito
sí
Protección contra polaridad
incorrecta
para todas las
conexiones
eléctricas
Temperatura ambiente
-20 °C ... +60 °C
Temperatura ambiente,
cables no en posición fija
-5 °C ... +60 °C
Clase de protección
IP65 / IP67
*)
Materiales:
- cuerpo
PA, acero, resina epoxy
- recubierta del cable,
clip del cable
PUR
- contactos
latón dorados
*) con la clavija correctamente montada
Dati tecnici ....................................................................it
Tensione di esercizio nominale c.c. 24 V
Tensione di esercizio c.c.
5 ... 30 V
Max. corrente uscita
200 mA
Max. potere di rottura
6 W
Corrente a vuoto
6 mA
Corrente residua
0,06 mA
Calo di tensione
2 V
Tempo di azionamento
0,33 ms
Tempo di disazionamento
0,30 ms
Riproducibilità del valore
di commutazione
± 0,1 mm
Protezione contro i cortocircuiti sì
Protezione contro l‘inversione
di polarità
per tutte le connessioni
elettriche
Temperatura ambiente
-20 °C ... +60 °C
Temperatura ambiente,
cablaggio mobile
-5 °C ... +60 °C
Grado di protezione
IP65 / IP67
*)
Materiali:
- corpo
PA, acciaio, resina
- guaina isolante di cavo,
collarino di cavo
PUR
- contatti
ottone dorati
*) Con connettore e cavo correttamente installati
Warning, Attention, Varning
en Use only power units with guarantee reliable elect.
isolation of the operating voltages as per
IEC 742/EN 60742/VDE 0551 with at least 4 kV
isolation resistance (PELV). Switch power packs as
per EN 60950/VDE 0805 are permitted.
fr N'utiliser que des blocs d'alimentation isolés selon
la norme IEC 742/EN 60742 / VDE 0551 garantissant
une tension d'isolement de 4 kV min. (TBT). Les ali-
mentations à découpage à la norme
EN 60950/VDE 0805 sont permis.
sv Använd endast nätdel som garanterar en säker
elektrisk isolering av driftsspänningen enligt
IEC 742/EN 60742/VDE 0551 med minst 4 kV
isolationstålighet (PELV). Kombinationsnätdelar är
tillåtna enlighet med EN 60950/VDE 0805.
Technical data ............................................................. en
Rated operating voltage DC
24 V
Operating voltage DC
5 ... 30 V
Max. output current
200 mA
Max. switching capacity
6 W
Idle current
6 mA
Residual current
0.06 mA
Voltage drop
2 V
Switch-on time
0,33 ms
Switch-off time
0.30 ms
Reproducibility of the
switching value
± 0.1 mm
Resistance to short circuit
yes
Protection against incorrect
polarity
for all electric
connections
Ambient temperature
-20 °C ... +60 °C
Ambient temperature,
cables not in fixed location -5 °C ... +60 °C
Protection class
IP65 / IP67
*)
Materials:
- housing
PA, St, epoxy resin
- cable coating, cable clip PUR
- contacts
brass gold-plated
*) with correctly fitted socket with cable
Caractéristiques techniques ..........................................fr
Tension de service nom. CC
24 V
Tension de service CC
5 … 30 V
Courant de sortie max.
200 mA
Puissance de coupure max.
6 W
Courant de fonctionnement
en circuit ouvert
6 mA
Courant résiduel
0,06 mA
Chute de tension
2 V
Temps de démarrage
0,33 ms
Temps de coupure
0,30 ms
Reproductibilité de la valeur
de commutation
± 0,1 mm
Résistance aux courts-circuits oui
Protection contre les
inversions de polarité
pour tous les
connecteurs
électriques
Température ambiante
-20 °C ... +60 °C
Température ambiante,
câblage mobile
-5 °C ... +60 °C
Indice de protection
IP65 / IP67
*)
Matériaux:
- boîtier
PA, acier, résine époxy
- gaine et collier de câble
PUR
- contacts
laiton dorés
*) en cas d’un montage correct du connecteur sur le câble
Tekniska data ...............................................................sv
Nominell matningsspänn. DC
24 V
Matningsspänning DC
5 ... 30 V
Max utgångsström
200 mA
Max kopplingseffekt
6 W
Tomgångsström 6
mA
Restström 0,06
mA
Spänningsfall 2
V
Inkopplingstid 0,33
ms
Frånkopplingstid 0,30
ms
Kopplingsvärdets
reproduceringsbarhet
± 0,1 mm
Kortslutningssäkerhet ja
Polvändningssäkerhet
för alla elektriska
anslutningar
Omgivningstemperatur
-20 °C ... +60 °C
Omgivningstemperatur,
rörlig kabeldragning
-5 °C ... +60 °C
Kapslingsklass
IP65 / IP67
*)
Materialer:
- Hus
PA, St, epoxiharts
- Kabelmantel, klämma
PUR
- Kontakter
Mässing förgylld
*) vid korrekt monterad kontakt med kabel
