Istruzioni di impiego volantino elettronico HKC
Impiego conforme alla destinazione
d’uso
Il volantino EUCHNER è un generatore di impulsi
universale per la regolazione manuale degli assi.
Esso serve prevalentemente per il posizionamento
delle macchine utensili con controllo NC in fase di
configurazione.
I volantini sono componenti che vengono inseriti in
sistemi di automazione.
L’utilizzo, l’installazione ed il funzionamento devono
avvenire esclusivamente secondo quanto riportato
nelle istruzioni di impiego.
L‘impiego conforme alla destinazione d‘uso implica
il rispetto delle vigenti norme relative all‘installazione
e all‘esercizio, in particolare

EN 60204, Equipaggiamento elettrico delle
macchine

EN 12100, Sicurezza delle macchine, principi
costruttivi generali

EN ISO 13849-1, Componenti di sicurezza dei
comandi.
Avvertenze di sicurezza
I volantini EUCHNER HKC sono conformi alla normati-
va EMV secondo EN 61000-6-2 e EN 61000-6-4.
Non utilizzare i volantini HKC in abitazioni, negozi,
aree commerciali e piccole aziende.
Adeguate misure di sicurezza nella costruzione
dei volantini permettono di escludere guasti di
funzionamento che possano causare lesioni alle
persone e danni alle attrezzature.
Funzionamento
All’uscita, il volantino fornisce 100 o 25 impulsi ad
onda quadra per giro.
Una seconda uscita sfasata consente ai sistemi di
controllo collegati di riconoscere la direzione del
movimento.
La valutazione degli impulsi avviene nel comando.
Il sistema di ritenuta è magnetico e quindi assoluta-
mente esente da usura.
Installazione
L’installazione deve essere eseguita esclusiva-
mente da personale specializzato autorizzato.
L’installazione del volantino elettronico avviene con
3 dadi e 3 viti M3.

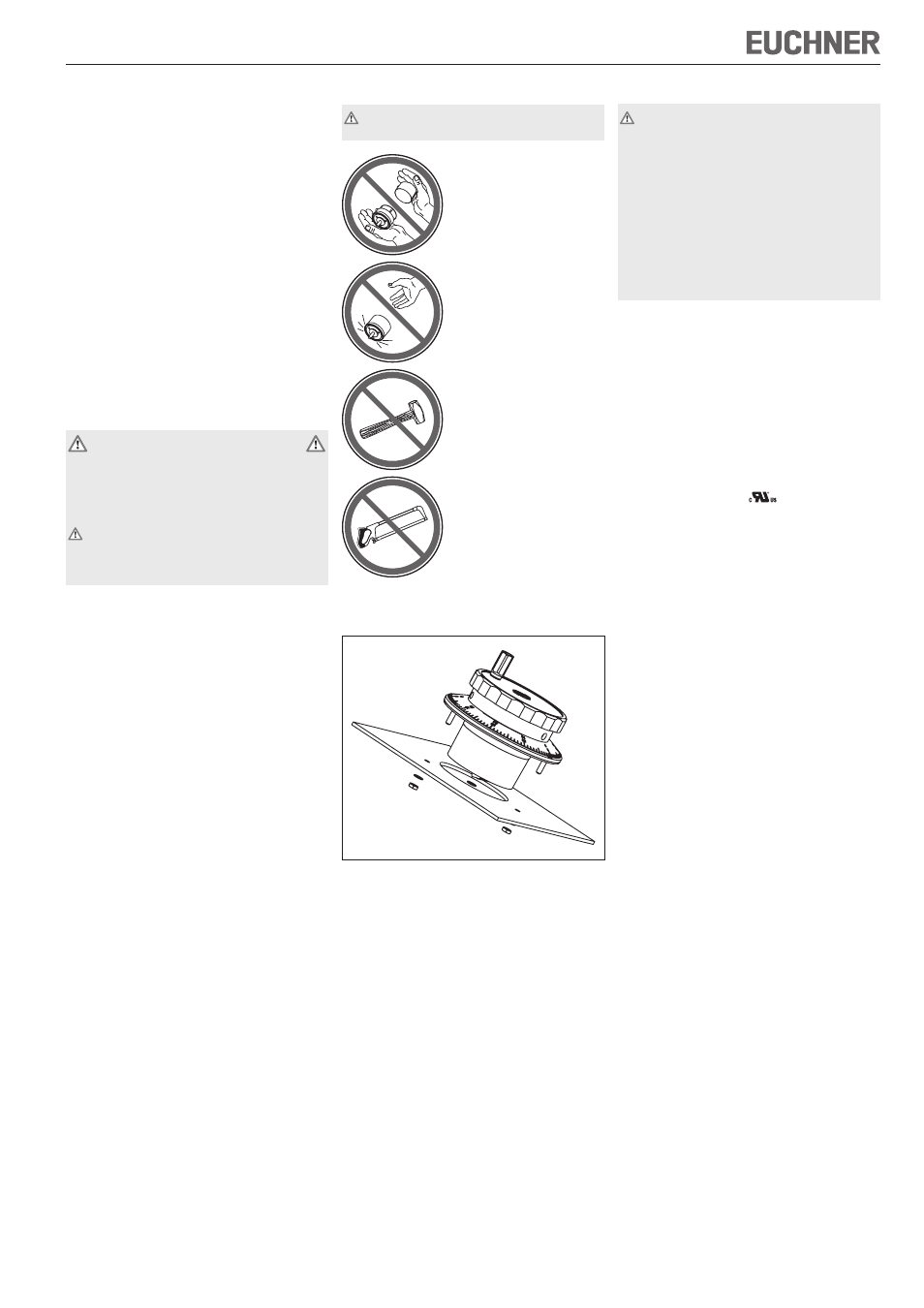

Fig. 1: Installazione del volantino elettronico
Collegamento elettrico
Il collegamento elettrico deve essere eseguito
esclusivamente da tecnici autorizzati e con
addestramento EMC a macchina spenta e in
mancanza di tensione.
La macchina deve essere messa in con-
dizione da non poter ripartire accidental-
mente.
Dei collegamenti difettosi possono dan-
neggiare il volantino.
Prestare attenzione alle caratteristiche elettri-
che e allo schema di collegamento (vedere dati
tecnici).
 Realizzare sempre collegamenti con cavi scher-
mati.
 È necessario assicurare la messa a terra della
schermatura dei cavi in un punto massa centrale,
ad esempio nel ripartitore o nel quadro elettrico,
caratterizzato da ampia superficie, bassa resistenza
e ridotto carico induttivo.
 Collegare la schermatura al morsetto a vite, pin y.
 Non posare i cavi di collegamento in prossimità di
fonti di disturbo.
 Durante il collegamento, l’utente deve attenersi
alla normativa EMV.
Autorizzazione secondo : impiego esclusivo
con alimentazione di tensione classe UL 2, allog-
giamento UL tipo 1.
Manutenzione e controllo
I volantini elettronici EUCHNER non richiedono
manutenzione.
Gli interventi di riparazione sui volantini devono
essere eseguiti solo dalla EUCHNER.
La pulizia dei volantini può essere eseguita esclu-
sivamente con detergenti privi di solventi e con un
panno morbido.
Esonero delle responsabilità
L’esonero della responsabilità avviene in presenza
delle seguenti condizioni:

impiego non conforme alla destinazione d’uso
 non ottemperanza delle istruzioni relative alla
sicurezza
 collegamento elettrico eseguito da personale non
autorizzato
 modifiche
Note per l’elaborazione degli impulsi
del volantino elettronico HKC
Per l’elaborazione degli impulsi del volantino si
consigliano le seguenti soluzioni:

Modulo di conteggio appropriato
 Discriminatore di fase
Non aprire il volantino!
Evitare cadute del
volantino!
Non colpire il volantino.
Non modificare meccani-
camente il volantino.
