Betriebsanleitung Elektronisches Handrad HKC

EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]

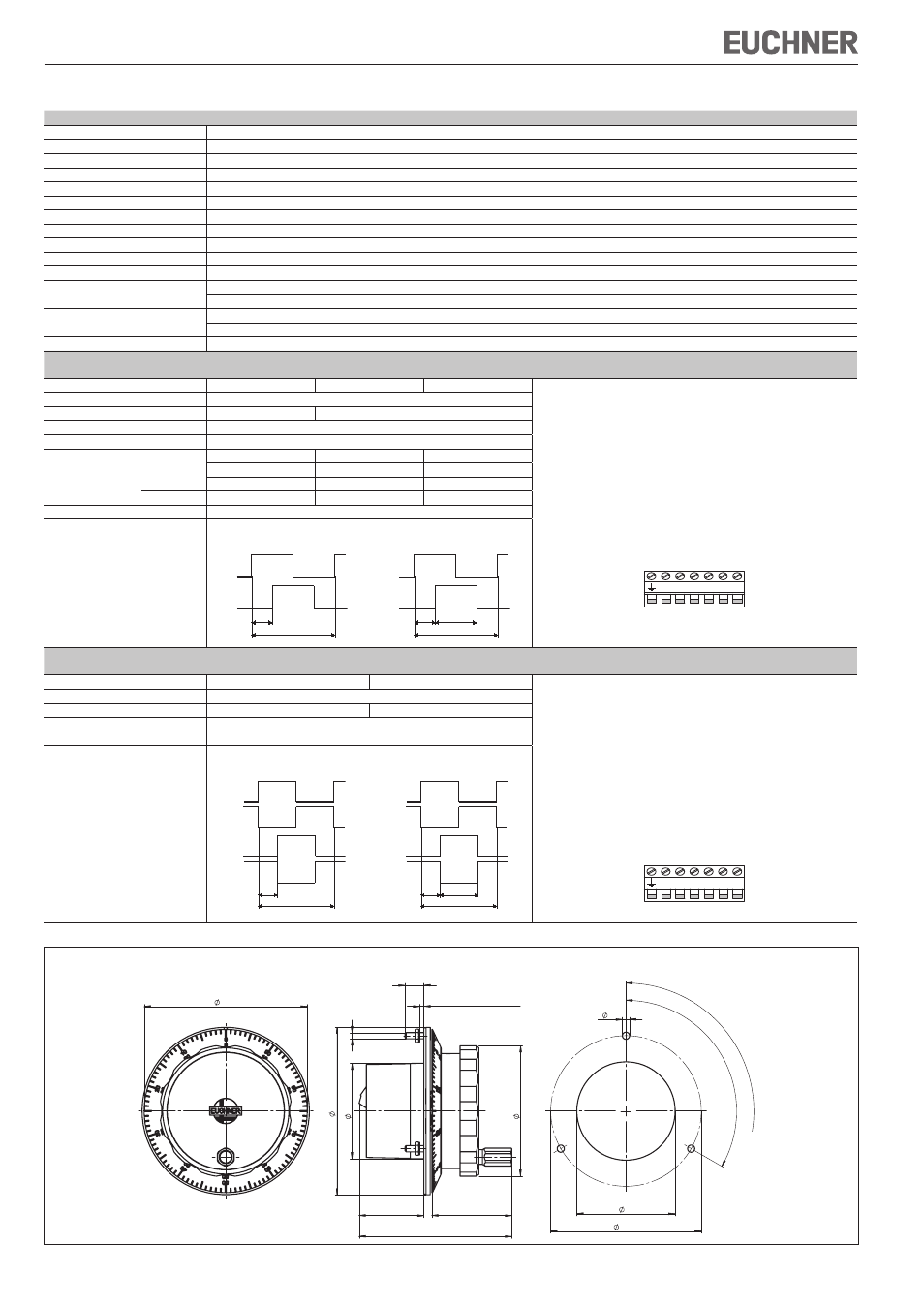

Bild 2: Maßzeichnung Handrad HKC

Technische Änderungen vorbehalten, alle Angaben ohne Gewähr

.

© EUCHNER GmbH + Co. KG

104604-02-05/09 (Originalbetriebsanleitung)

<39>

63

9

<

46>

M

3

31

73

2 - 6

78

47

72

±0,1

3,4

120°

3 x

120°

(=360°)

80

Technische Daten

Parameter

Wert

Impulse pro Umdrehung

2 x 25 oder 2 x 100

Raststellungen

100

Gehäusewerkstoff

Aluminium

Masse (ohne Einstellrad)

95 g

Magnetische Rastung

0,02 ... 0,04 Nm

Wellenbelastung axial, max.

25 N

Wellenbelastung radial, max.

40 N

Lebensdauer mechanisch, min.

5 x 10

6

U

Betriebstemperatur

0 °C ... +50 °C

Lagertemperatur

-20 °C ... +50 °C

Luftfeuchtigkeit, max.

80 % (Betauung unzulässig)

Schutzart frontseitig

nach EN 60529 / IEC 529

IP 65

nach NEMA

250-12

Widerstandsfähigkeit gegenüber

Vibrationen

Schwingungen (3 Achsen)

DIN/IEC 68-2-6

Schock (3 Achsen)

DIN/IEC 68-2-27

EMV-Schutzanforderungen gemäß CE

EN 61000-6-2, EN 61000-6-4

Ausgangsschaltung
Gegentakt
Ausgangsstufe

G05

G12

G24

Anschlussbelegung

Schraubklemme 7-polig

Adernquerschnitt

0,08² ... 1,5²

(AWG 22 ... 16)

Anzugsdrehmoment

max. 0,25 Nm

Zu verwenden sind

Kupferleiter mit einer

Temperaturfestigkeit

von 75°C

U

B

0V A

B

Ausgangssignale

A, B

Betriebsspannung U

B

DC 5 V ± 5 %

DC 10 ... 30 V

Betriebsstrom ohne Last, max.

80 mA

Ausgangsspezifikationen
Ausgangsspannung.

HIGH (1), min.

4,0 V / 0 mA

4,9 V / 0 mA

3,4 V / 5 mA

3,9 V / 5 mA

3,0 V / 20 mA

3,6 V / 20 mA

U

B

- 3 V / 20 mA

LOW (0), max.

1,3 V / 15 mA

1,3 V / 15 mA

3 V / 20 mA

Ausgangsstrom je Ausgang, max.

20 mA

Ausgangssignale

25 Impulse

90°

360°

A

B

100 Impulse

200 µs

400 µs

800 µs

A

B

Ausgangsschaltung
RS422
Ausgangsstufe

A05

A12

Anschlussbelegung

Schraubklemme 7-polig

Adernquerschnitt

0,08² ... 1,5²

(AWG 22 ... 16)

Anzugsdrehmoment

max. 0,25 Nm

Zu verwenden sind

Kupferleiter mit einer

Temperaturfestigkeit

von 75°C

U

B

0V A

B

/A

/B

Ausgangssignale

A, /A, B, /B

Betriebsspannung U

B

DC 5 V ± 5 %

DC 10 ... 30 V

Betriebsstrom ohne Last, max.

80 mA

Ausgangsspezifikationen

entsprechend RS422A

Ausgangssignale

25 Impulse

90°

360°

A

/A

B

/B

100 Impulse

200 µs

400 µs

800 µs

A

/A

B

/B

Schalttafeldicke

Schalttafelauschnitt
