Mode d’emploi de la manivelle électronique HKC
Utilisation conforme
La manivelle électronique EUCHNER est un généra-
teur d’impulsions universel destiné au déplacement
manuel des axes.
Elle est destinée en premier lieu au positionnement
en mode réglage des machines-outils pilotées par
CN.
Les manivelles font partie intégrante d’un système
global.
La mise en service, le montage et le fonctionne-
ment ne sont autorisés qu’en respectant ce mode
d’emploi.
Pour que l‘utilisation soit conforme, les instructions
applicables au montage et à la mise en service
doivent être respectées, en particulier

EN 60204, Equipement électrique des machines
 EN 12100, Sécurité des machines, principes
généraux de conception
 EN ISO 13849-1, Parties des systèmes de com-
mande relatives à la sécurité
Consignes de sécurité
Les manivelles électroniques HKC de EUCHNER
répondent aux exigences de protection CEM confor-
mément à EN 61000-6-2 et EN 61000-6-4.
Les manivelles HKC ne doivent pas être instal-
lées dans des quartiers résidentiels, des zones
commerciales et d’affaires ainsi que dans les
commerces.
Des mesures de sécurité appropriées doivent
être prises afin d’éliminer tout danger pour
les personnes et tout dommage sur l’outillage
provoqués par un défaut de fonctionnement de
la manivelle électronique.
Fonction
A la sortie, l’utilisateur dispose resp. de 100 ou 25
impulsions par tour (signal carré).
Une deuxième sortie en quadrature permet à la
commande placée en aval de reconnaître le sens
du mouvement.
L’analyse des impulsions s’effectue au niveau de
la commande.
Le crantage est magnétique et donc absolument
inusable.
Montage
Le montage doit être effectué exclusivement
par un personnel habilité.
Le montage de la manivelle électronique s’effectue
grâce à des écrous via 3 goujons M3.

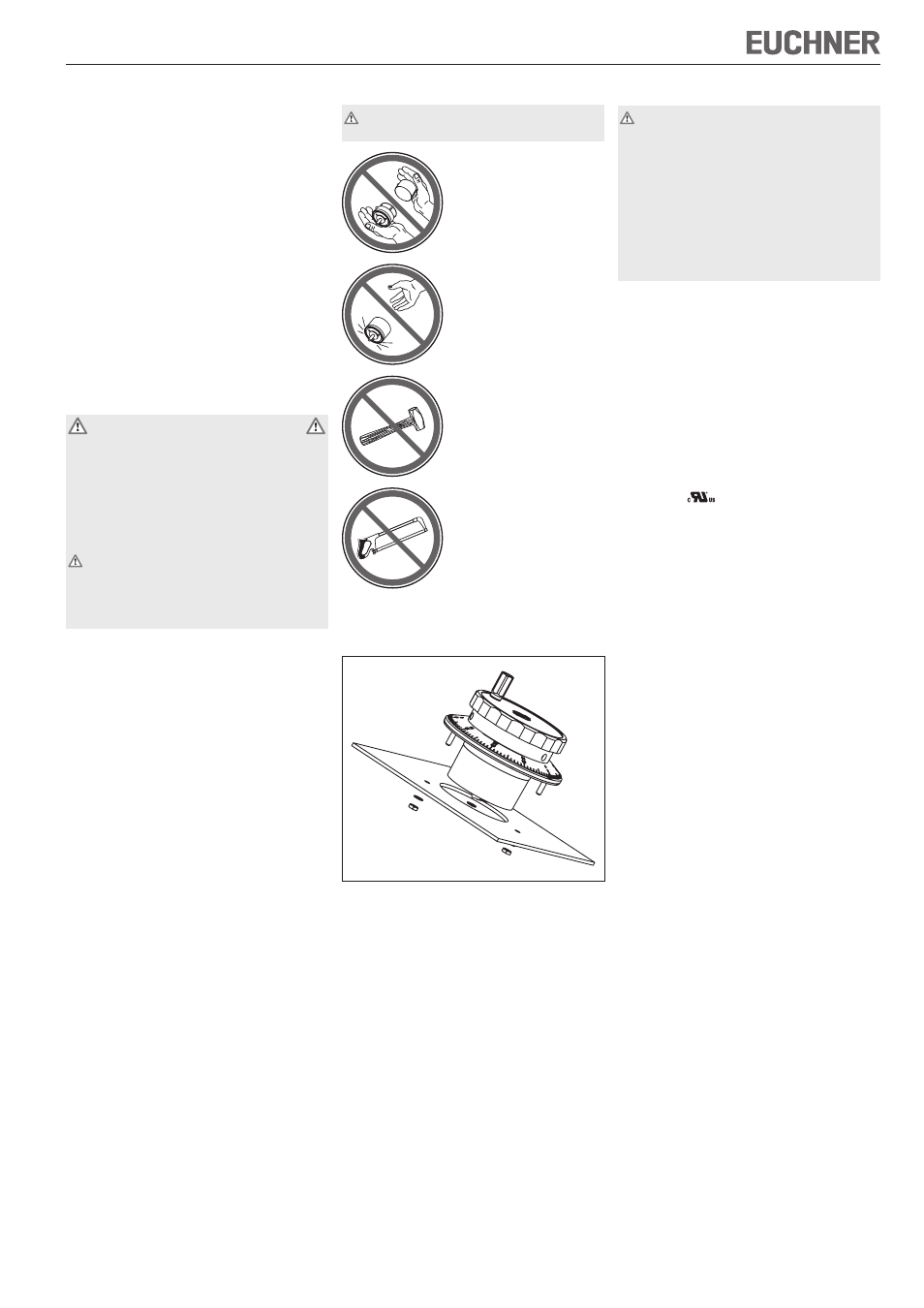

Fig. 1 : montage de la manivelle électronique
Raccordement électrique
Le raccordement électrique doit être effectué
exclusivement par un personnel habilité et
formé à la CEM, sur une machine hors ten-
sion et déconnectée.
Prendre les mesures nécessaires pour
éviter une remise en route.
Un raccordement incorrect peut endom-
mager la manivelle électronique.
Respecter les paramètres électriques et l’af-
fectation des broches (voir caractéristiques
techniques).

Les câbles de raccordement doivent toujours être
blindés.

Le blindage des câbles doit être mis à la terre au ni-
veau d’une masse centrale, par ex. dans le coffret
répartiteur ou l’armoire électrique, en assurant une
surface de contact suffisante et en respectant des
conditions d’impédance et d’inductance faibles.

Raccorder le blindage au niveau de la broche y
de la borne à vis.
 Ne pas poser les câbles de raccordement à
proximité de sources parasites.
 Lors du raccordement, l’utilisateur doit veiller au
respect des exigences de protection CEM.
Homologation : fonctionnement uniquement avec
alimentation UL-class 2, type de boîtier UL-type 1.
Entretien et contrôle
Les manivelles électroniques EUCHNER ne nécessi-
tent pas d’entretien.
Seul EUCHNER est habilité à leur réparation.
Le nettoyage doit être effectué uniquement avec
des produits de nettoyage sans solvant et avec un
chiffon doux.
Exclusion de responsabilité
Les points suivants ne relèvent pas de la responsa-
bilité du fabricant :
 Utilisation non conforme

Non-respect des consignes de sécurité
 Raccordement électrique par du personnel non
habilité
 En cas d’intervention extérieure sur la manivelle
Indications pour le comptage des im-
pulsions pour manivelle HKC
Les solutions suivantes sont recommandées pour
compter les impulsions :

Module de comptage adapté

Discriminateur de phase
Ne pas ouvrir !
Ne pas jeter, ni laisser
tomber !
Ne pas heurter !
Ne pas modifier mécani-
quement !
