Istruzioni di impiego volantino elettronico HKA/HKC
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Dima di foratura
9
6,5
M3
R 41
30 28
40
45
∅
60
45
34
24
3,5
∅
63
∅
78
∅
80
∅
60
M3
8,5
∅ 61
∅ 3,4
∅ 72
Volantino elettronico HKC Volantino elettronico HKA

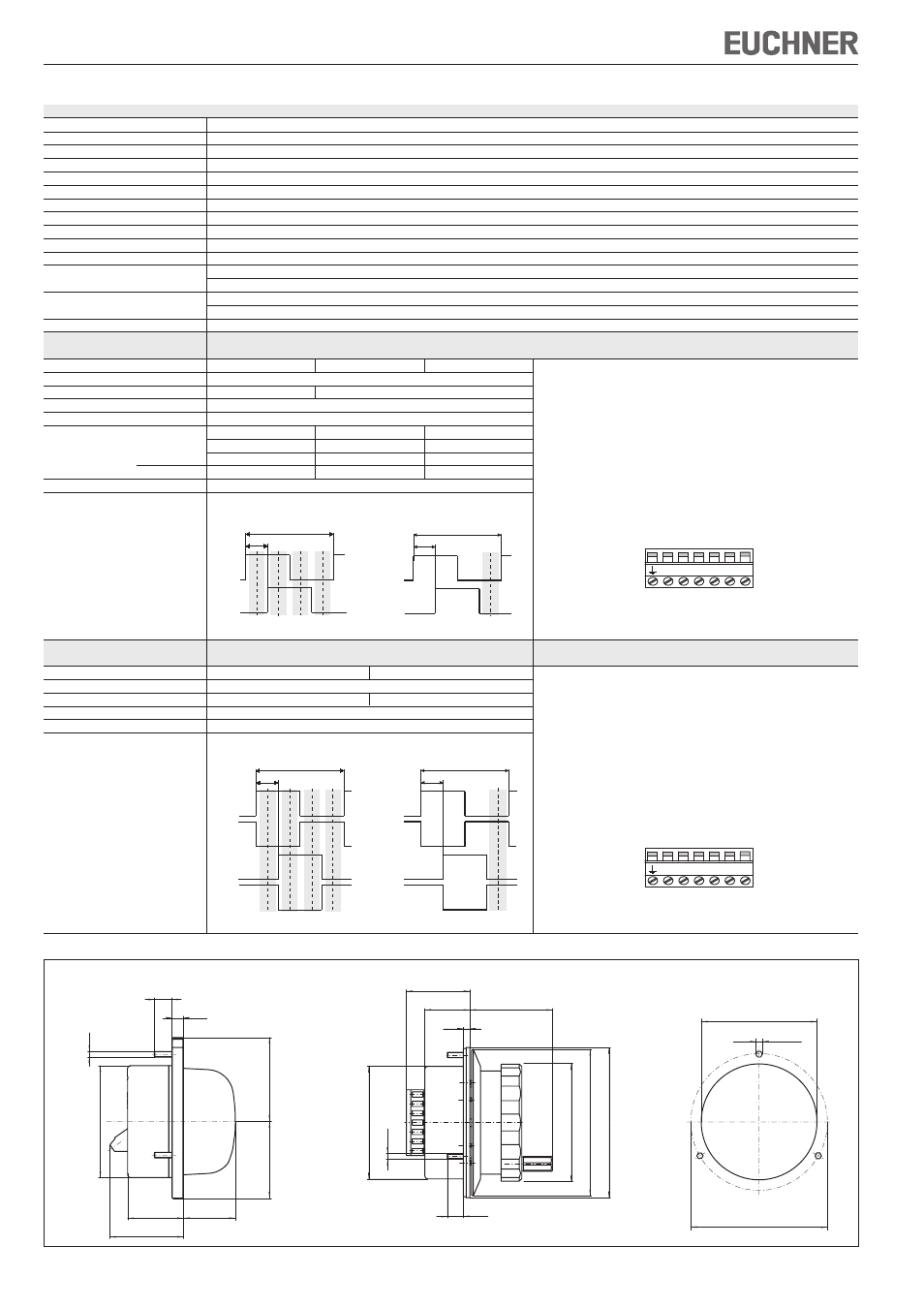

Fig. 2: Disegni quotati volantino elettronico HKA/HKC
Dati tecnici
Parametri Valore
Impulsi per rotazione 2 x 25 o 2 x 100
Posizioni di riposo 100
Materiale custodia Termoplastica
Massa 0,25 kg
Ritenuta magnetica
Carico applicato sull’albero assiale, max. 25 N
Carico applicato sull’albero radiale, max. 40 N
Durata meccanica, min. 20 x 10 6 U
Temperatura d’esercizio 0°C ... +50°C
Temperatura di magazzinaggio -20°C ... +50°C
Umidità dell’aria, max. 80% (condensa non ammissibile)
Grado di protezione parte anteriore secondo EN 60529/IEC 529 IP 65
secondo NEMA 250-12
Resistenza Oscillazioni (3 assi) DIN/IEC 68-2-6
alle vibrazioni Shock (3 assi) DIN/IEC 68-2-27
Norme di protezione EMV secondo CE EN 61000-6-2, EN 61000-6-4
Versione con uscita
in controfase
Stadio d’uscita
G05 G12 G24 Schema di collegamento
Segnali d’uscita A, B
Tensione nominale di impiego U
B
DC 5 V ± 5% DC 10 ... 30 V
Assorbimento senza carico, max. 80 mA
Specifiche d’uscita
Tensione d’uscita
HIGH (1), min. 4,0 V / 0 mA 4,9 V / 0 mA -
3,4 V / 5 mA 3,9 V / 5 mA -
3,0 V / 20 mA 3,6 V / 20 mA U
B
- 3 V / 20 mA
LOW (0), max. 1,3 V / 15 mA 1,3 V / 15 mA 3 V / 20 mA
Corrente di uscita per ogni uscita, max. 20 mA
Segnali d’uscita
25 impulsi 100 impulsi
Intervalli della posizione di riposo Intervallo della posizione di riposo
Versione con uscita
RS422
Stadio d’uscita
A05 A12 Schema di collegamento
Segnali d’uscita A, /A, B, /B
Tensione nominale di impiego U
B
DC 5 V ± 5% DC 10 ... 30 V
Assorbimento senza carico, max. 80 mA
Specifiche d’uscita secondo RS422A
Segnali d’uscita
25 impulsi 100 impulsi
Intervalli della posizione di riposo Intervallo della posizione di riposo
90˚
360˚
A
B
90˚
360˚
A
B
90˚
360˚
A
/A
B
/B
90˚
360˚
A
/A
B
/B
U
B
0V A B /A /B
Morsettiera a vite a 7
poli
sezione
0,08² ... 2,5²
(AWG 28 ... 12)
Coppia di serraggio
max. 0,5 Nm
Impiegare
cavi di rame con una
temperatura ammessa
di 75°C
U
B
0V A B
Morsettiera a vite a 7
poli
sezione
0,08² ... 2,5²
(AWG 28 ... 12)
Coppia di serraggio
max. 0,5 Nm
Impiegare
cavi di rame con una
temperatura ammessa
di 75°C
Con riserva di modifiche tecniche, tutti i dati esenti da garanzia.
