Betriebsanleitung Elektronisches Handrad HKA/HKC
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Schalttafelausschnitt
9
6,5
M3
R 41
30 28
40
45
∅
60
45
34
24
3,5
∅
63
∅
78
∅
80
∅
60
M3
8,5
∅ 61
∅ 3,4
∅ 72
Handrad HKC Handrad HKA

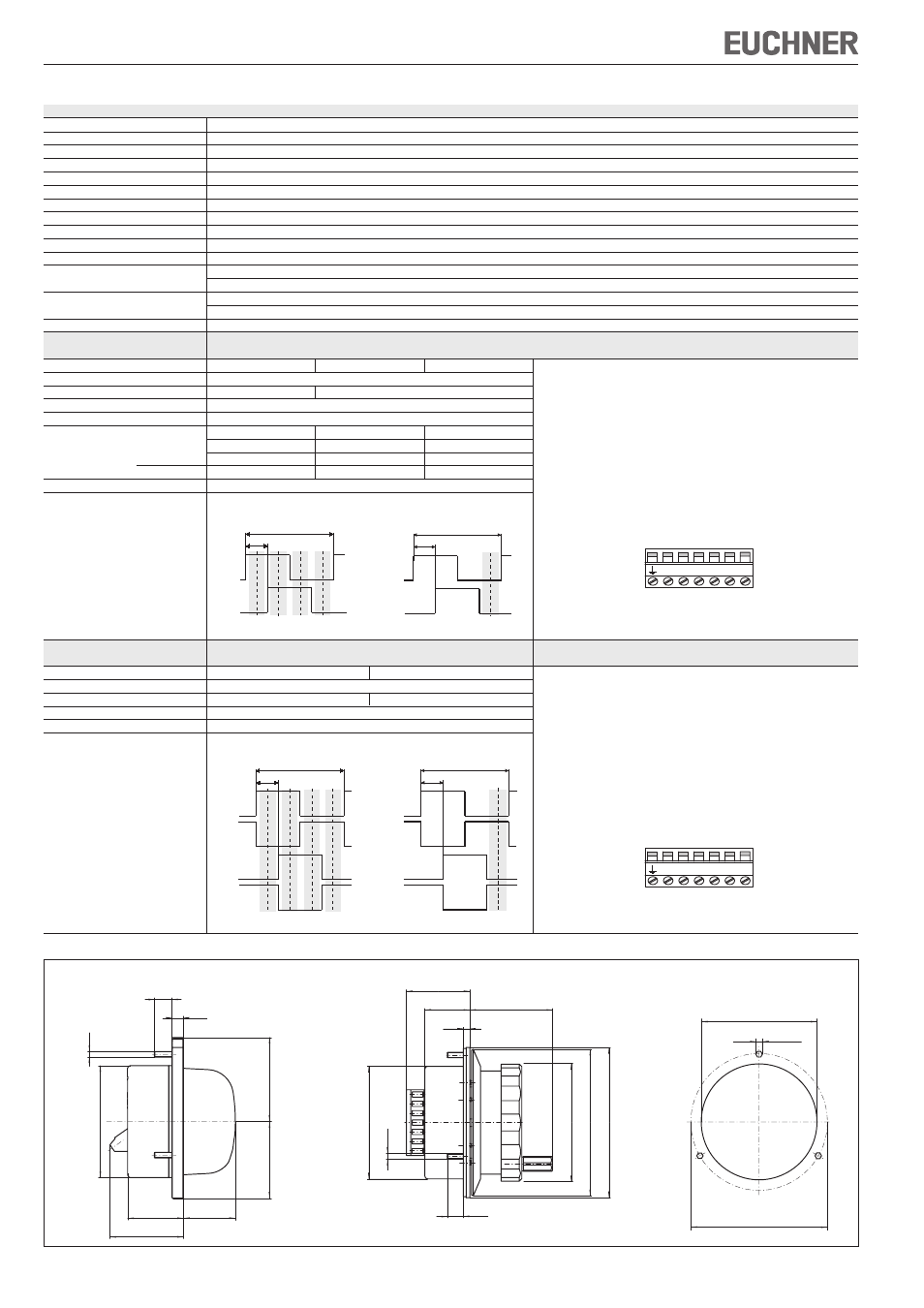

Bild 2: Maßzeichnungen Handräder HKA/HKC
Technische Daten
Parameter Wert
Impulse pro Umdrehung 2 x 25 oder 2 x 100
Raststellungen 100
Gehäusewerkstoff Thermoplast
Masse 0,25 kg
Rastung magnetisch
Wellenbelastung axial, max. 25 N
Wellenbelastung radial, max. 40 N
Lebensdauer mechanisch, min. 20 x 10 6 U
Betriebstemperatur 0 °C ... +50 °C
Lagertemperatur -20 °C ... +50 °C
Luftfeuchtigkeit, max. 80 % (Betauung unzulässig)
Schutzart frontseitig nach EN 60529 / IEC 529 IP 65
nach NEMA 250-12
Widerstandsfähigkeit Schwingungen (3 Achsen) DIN/IEC 68-2-6
gegenüber Vibrationen Schock (3 Achsen) DIN/IEC 68-2-27
EMV-Schutzanforderungen gemäß CE EN 61000-6-2, EN 61000-6-4
Ausgangsschaltung
Gegentakt
Ausgangsstufe
G05 G12 G24 Anschlussbelegung
Ausgangssignale A, B
Betriebsspannung U
B
DC 5 V ± 5 % DC 10 ... 30 V
Betriebsstrom ohne Last, max. 80 mA
Ausgangsspezifikationen
Ausgangsspannung
HIGH (1), min. 4,0 V / 0 mA 4,9 V / 0 mA –
3,4 V / 5 mA 3,9 V / 5 mA –
3,0 V / 20 mA 3,6 V / 20 mA U
B
- 3 V / 20 mA
LOW (0), max. 1,3 V / 15 mA 1,3 V / 15 mA 3 V / 20 mA
Ausgangsstrom je Ausgang, max. 20 mA
Ausgangssignale
25 Impulse 100 Impulse
Bereiche der Ruhelage Bereich der Ruhelage
Ausgangsschaltung
RS422
Ausgangsstufe
A05 A12 Anschlussbelegung
Ausgangssignale A, /A, B, /B
Betriebsspannung U
B
DC 5 V ± 5 % DC 10 ... 30 V
Betriebsstrom ohne Last, max. 80 mA
Ausgangsspezifikationen entsprechend RS422A
Ausgangssignale
25 Impulse 100 Impulse
Bereiche der Ruhelage Bereich der Ruhelage
90˚
360˚
A
B
90˚
360˚
A
B
90˚
360˚
A
/A
B
/B
90˚
360˚
A
/A
B
/B
U
B
0V A B /A /B
Schraubklemme 7-polig
Adernquerschnitt
0,08² ... 2,5²
(AWG 28 ... 12)
Anzugsdrehmoment
max. 0,5 Nm
Zu verwenden sind
Kupferleiter mit einer
Temperaturfestigkeit
von 75°C
U
B
0V A B
Schraubklemme 7-polig
Adernquerschnitt
0,08² ... 2,5²
(AWG 28 ... 12)
Anzugsdrehmoment
max. 0,5 Nm
Zu verwenden sind
Kupferleiter mit einer
Temperaturfestigkeit
von 75°C
Technische
Ä
nderungen vorbehalten, alle Angaben ohne Gew
ä
hr
.
©
EUCHNER GmbH + Co. KG
089117-05-12/07
