Mode d’emploi de la manivelle électronique HKA/HKC

EUCHNER GmbH + Co. KG

Kohlhammerstraße 16

D-70771 Leinfelden-Echterdingen

Tél. +49/711/75 97-0

Fax +49/711/75 33 16

www.euchner.de

[email protected]

Découpe pour pupitre

9

6,5

M3

R 41

30

28

40

45

60

45

34

24

3,5

63

78

80

60

M3

8,5

∅ 61

∅ 3,4

∅ 72

Manivelle électronique HKC

Manivelle électronique HKA

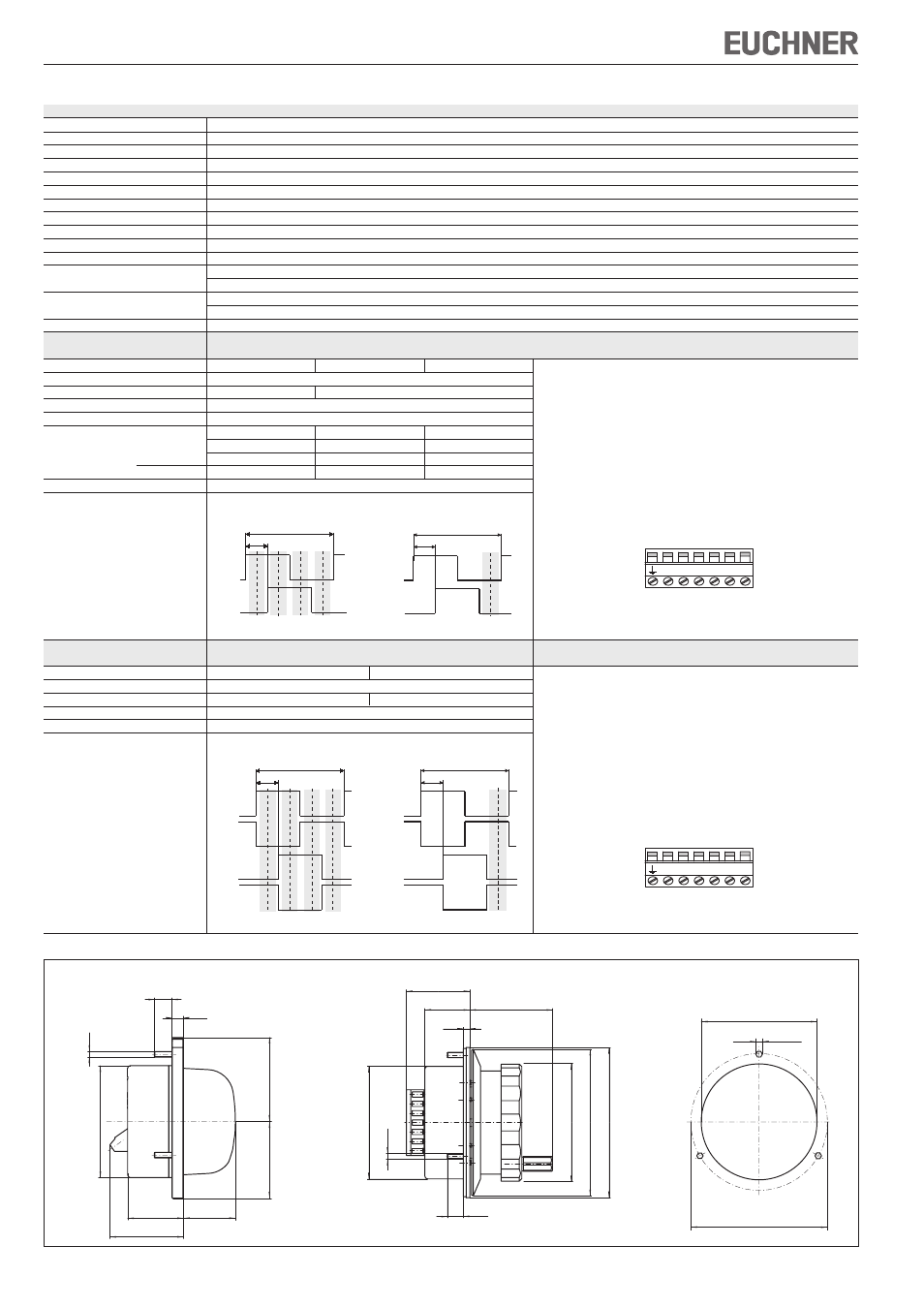

Fig. 2 : dimensions des manivelles électroniques HKA/HKC

Caractéristiques techniques

Paramètre

Valeur

Impulsions par tour

2 x 25 ou 2 x 100

Nombre de positions par tour

100

Matériau du boîtier

thermoplastique

Masse

0,25 kg

Crantage

magnétique

Charge axiale max. sur l’arbre

25 N

Charge radiale max. sur l’arbre

40 N

Durée de vie mécanique, min.

20 x 10

6

U

Température de service

0 °C ... +50 °C

Température de stockage

-20 °C ... +50 °C

Humidité de l’air, max.

80 % (condensation interdite)

Indice de protection face avant

selon EN 60529 / IEC 529

IP 65

selon NEMA

250-12

Résistance

Vibrations (3 axes)

DIN/IEC 68-2-6

aux vibrations

Choc (3 axes)

DIN/IEC 68-2-27

Exigences de protection CEM selon CE

EN 61000-6-2, EN 61000-6-4

Sortie
symétrique
Etage de sortie

G05

G12

G24

Brochage

Signaux de sortie

A, B

Tension de service U

B

DC 5 V ± 5 %

DC 10 ... 30 V

Courant de service sans charge, max.

80 mA

Spécifications de sortie
Tension de sortie

HIGH (1), min.

4,0 V / 0 mA

4,9 V / 0 mA

-

3,4 V / 5 mA

3,9 V / 5 mA

-

3,0 V / 20 mA

3,6 V / 20 mA

U

B

- 3 V / 20 mA

LOW (0), max.

1,3 V / 15 mA

1,3 V / 15 mA

3 V / 20 mA

Courant de sortie, max. par sortie

20 mA

Signaux de sortie

25 impulsions

100 impulsions

Zones de repos

Zone de repos

Sortie
RS422
Etage de sortie

A05

A12

Brochage

Signaux de sortie

A, /A, B, /B

Tension de service U

B

DC 5 V ± 5 %

DC 10 ... 30 V

Courant de service sans charge, max.

80 mA

Spécifications de sortie

correspond à RS422A

Signaux de sortie

25 impulsions

100 impulsions

Zones de repos

Zone de repos

90˚

360˚

A

B

90˚

360˚

A

B

90˚

360˚

A

/A

B

/B

90˚

360˚

A

/A

B

/B

U

B

0V

A

B

/A

/B

7 bornes à vis

Section des conducteurs

0,08² ... 2,5²

(AWG 28 ... 12)

Couple de serrage

max. 0,5 Nm

Veillez à utiliser

des conducteurs en cuivre

avec une

stabilité de température

de 75°C

U

B

0V

A

B

7 bornes à vis

Section des conducteurs

0,08² ... 2,5²

(AWG 28 ... 12)

Couple de serrage

max. 0,5 Nm

Veillez à utiliser

des conducteurs en cuivre

avec une

stabilité de température

de 75°C

Sous r

é

serve de modifications techniques, indications non contractuelles.

© EUCHNER GmbH + Co. KG

089117-05-12/07
