Mode d’emploi pour les multipistes de précision SN

12

/

1

6 mm

Utilisation conforme

Les boîtiers multipistes de précision sont utilisés pour
le positionnement et le contrôle de machines et
d’installations industrielles.

Pour des applications générales, on utilise des
éléments de commutation ES502E. Pour l’utilisation
comme interrupteurs de sécurité, seuls les éléments
de commutation ES508E et ES514 avec des contacts
NF à ouverture positive sont autorisés.

Les interrupteurs de sécurité sont des auxiliaires de
commande avec des contacts à ouverture positive.
Ils respectent les exigences définies dans les normes
IEC 60947-5-1 et EN 60 947-5-1, annexe K.

Utilisé avec un protecteur, ce composant de sécurité
interdit tout mouvement dangereux de la machine tant
que le protecteur est ouvert. Un ordre d’arrêt est
émis en cas d’ouverture du protecteur pendant le
fonctionnement dangereux de la machine.

Avant d’utiliser des interrupteurs de sécurité, il est
nécessaire d’effectuer une analyse d’appréciation du
risque sur la machine selon

EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité
EN ISO 14121, Sécurité des machines, appréciation
du risque

Pour que l’utilisation soit conforme, les instructions
applicables au montage et à la mise en service
doivent être respectées, en particulier

EN ISO 13849-1, Parties des systèmes de
commande relatives à la sécurité
EN 1088, Dispositifs de verrouillage associés à des
protecteurs
EN 60 204-1, Equipement électrique des machines.

Utilisation non conforme

Les boîtiers multipistes de précision dotés de
l’élément de commutation ES502E (contact à action
brusque sans manoeuvre positive d’ouverture) ne
doivent pas être utilisés dans des circuits de sécurité.

Important :

L’utilisateur est responsable de l’intégration de
l’appareil dans un système global sécurisé. Ce
dernier doit être validé à cet effet, par ex. selon
EN ISO 13849-2.
Si la validation fait appel à la procédure simplifiée
selon le paragraphe 6.3 EN ISO 13849-1:2008, le
niveau de performance ou Performance Level (PL)
peut diminuer lorsque plusieurs appareils sont
raccordés en série l’un à la suite de l’autre.

Si le produit est accompagné d’une fiche technique,

les indications de cette dernière prévalent en cas
de différences avec les indications figurant dans le
mode d’emploi.

Consignes de sécurité

Dans les circuits de sécurité, seuls les éléments de
commutation ES508E ou ES514 avec des contacts
NF à ouverture positive sont autorisés.

Les boîtiers multipistes de précision des circuits de
sécurité remplissent une fonction de protection des
personnes. Le montage ou les manipulations non
conformes peuvent engendrer de graves blessures.

Les boîtiers multipistes de précision des circuits
de sécurité ne doivent pas être contournés
(pontage des contacts), retirés ou être inactivés
de quelque manière que ce soit.

Tenez compte en particulier des mesures de
réduction des possibilités de fraude selon
EN 1088:1995+A2:2008, paragr. 5.7.

En cas d’utilisation de boîtiers multipistes de
précision dans des circuits de sécurité, les
interrupteurs et les cames de commande doivent
être disposés de manière à éviter toute
modification involontaire de leur position.

Pour remplir ces conditions :

les éléments de fixation doivent être fiables et
leur dévissage ne doit pouvoir être effectué
qu’à l’aide d’un outil.

l’utilisation de trous oblongs doit être réservée
au réglage initial.

des précautions pour assurer un bon maintien
de l’élément engagé après réglage doivent être
prises (par exemple à l’aide de goupilles ou de
boulons d’ajustage).

Montage, raccordement électrique et mise en
service exclusivement par un personnel habilité.

Fonction

Les boîtiers multipistes de précision possèdent
plusieurs éléments de commutation montés en ligne.

Les éléments de commutation sont actionnés par
des poussoirs. Selon l’application (précision au niveau
de la répétabilité du point d’action et vitesse
d’attaque), différentes formes de poussoir et de came
sont utilisées (cf. figure 4).

En cas d’application d’ordre général, l’actionnement
des poussoirs est réalisé selon DIN 69639 grâce à
des cames qui sont fixées en continu par serrage
dans des profils rainurés selon DIN 69638.

Eléments de commutation / affectation des
broches

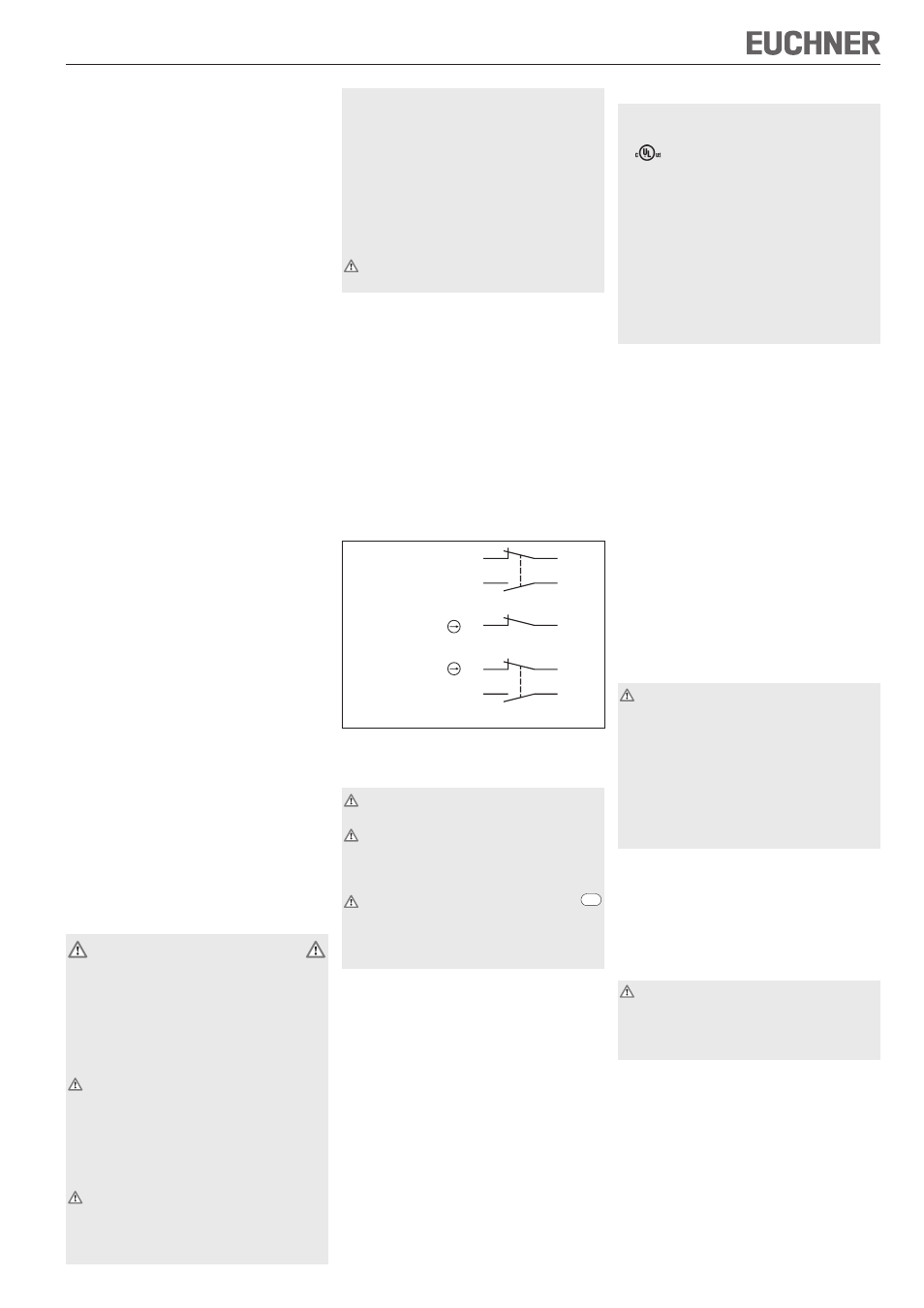

Figure 1 : Éléments de commutation et affectation

des broches

Montage

Les boîtiers multipistes de précision ne doivent
pas être utilisés comme butée.

Pour l’utilisation dans des circuits de sécurité,
les cames doivent être fixées à la machine/au
protecteur de manière permanente et indissoci-
able.

Dans des circuits de sécurité, la cote

3

-0,5

(distance entre le plan de référence de
l’interrupteur et les cames, voir figure 3) doit
être respectée impérativement pour garantir une
ouverture sûre des contacts.

Monter le boîtier multipiste de précision de manière
à ce que

les câbles de raccordement et les connecteurs ne
soient pas endommagés par les éléments mobiles
des machines.

Protection contre les influences ambiantes

Des évents servent de compensation de pression
contre l’effet de pompage des poussoirs. Ils ne doivent
pas être obstrués avec de la peinture.

En cas de laquage, couvrir le poussoir, la barrette
de poussoirs, les évents et la plaque signalétique !

Raccordement électrique

Pour les interrupteurs avec homologation UL :

Pour que l’utilisation soit conforme aux exigences

de

, une alimentation ou un transformateur de

classe 2 doit être utilisé conformément à UL1310
ou UL1585.

Les câbles de raccordement des boîtiers multipistes
de précision installés sur un site doivent être séparés
des autres câbles électriques, mobiles ou fixes, et
des autres composants non isolés, d’une distance
minimale de 50,8 mm, si ceux-ci présentent une
tension supérieure à 150 V. Ceci n’est pas nécessaire
si les câbles mobiles sont munis de matériaux
isolants adaptés, présentant une résistance
diélectrique égale ou supérieure aux autres
composants importants de l’installation.

En cas d’utilisation de voyants lumineux, les
tensions indiquées sur le boîtier du voyant doivent
être respectées (raccordement, voir figure 5).

Ouvrir le couvercle de l’interrupteur
Section de conducteur 0,34 ... 1,5 mm²
Pour le modèle SN en version LED avec élément
de commutation ES514 et pas de 12 mm entre les
poussoirs : brancher les raccordements des LED
à l’élément de commutation (pour le raccordement,
voir figure 5)
Pour l’affectation des contacts, voir fig. 1
Monter le presse-étoupe M20x1,5 EUCHNER ou
autre de qualité similaire avec un joint torique serti.
Sceller soigneusement le câble. Le joint d’étanchéité
doit correspondre au diamètre de câble.
Serrer les vis de raccordement des éléments de
commutation au couple de 0,6 Nm.
Fermer le couvercle de l’interrupteur et serrer les
vis de couvercle au couple de 1,5 Nm.

Contrôle fonctionnel

Lorsque le protecteur est ouvert, l’interrupteur
de sécurité doit être actionné dans chacune des
positions du protecteur (protection contre les
dépassements).

Contrôler la fonction de sécurité dans les circuits
de sécurité.

La machine doit s’arrêter lorsque l’interrupteur
de sécurité est actionné.

La machine ne doit pas démarrer lorsque
l’interrupteur de sécurité est actionné.

Contrôle du fonctionnement mécanique

Contrôler la mobilité des éléments d’actionnement.

Contrôle du fonctionnement électrique

Actionner l’interrupteur et contrôler la fonction de
commutation.

Contrôle et entretien

En cas d’endommagement ou d’usure, il est
nécessaire de remplacer l’ensemble du boîtier
multipiste dans les circuits de sécurité.
Seul le fabricant est autorisé à réaliser une
réparation.

Aucun entretien n’est nécessaire. Pour garantir un
fonctionnement irréprochable et durable, il convient
toutefois de vérifier régulièrement les points
suivants :

Fonction de commutation correcte
Bonne fixation des composants
Ajustement précis des cames de commande par
rapport au boîtier multipiste
Dépôts et usure
Étanchéité à l’entrée du câble
Serrage des connexions ou des connecteurs.

ES 514

ES 508E

ES 502 E

Représentation : Elément de commutation non actionné

22

14

21

13

22

21

22

14

21

13
