Mode d'emploi pour les analyseurs des interrupteurs de sécurité CMS-E-ER
Caractéristiques techniques
Paramètre
Valeur
Unité
Matériau du boîtier
Polyamide PA 6.6
Dimensions
114 x 99 x 22,5
mm
Masse
0,22
kg
Température ambiante
0 ... +55
°C
Température de stockage
-25 ... +70
°C
Indice de protection selon EN 60529
Bornes IP20 / boîtier IP40
Degré de pollution
2
Montage
Rail normalisé de 35 mm selon
DIN EN 60715 TH35
Type de raccordement
Bornes de raccordement
Tension de service U
B
24 ±10 %
V AC/DC
Fusible interne (tension de service U
B
)
750 (fusible PTC réarmable)
mA
Contacts de sécurité
2 contacts NO
Tension de commutation U maxi.
240
V AC
Consommation avec DC 24 V
10 ... 110
mA
Pouvoir de coupure I maxi. à 24 V
3
A
Pouvoir de coupure I min. à 24 V
10
mA
Pouvoir de coupure P
maxi.
720
VA
Protection externe contre les cc (circuit
de sécurité) selon EN 60269-1
4
A gG
Contact auxiliaire
1 contact NF
Pouvoir de coupure I
maxi.
avec DC 24 V
1,5
A
Catégorie d'emploi
I
e
1)
U
e
1)
selon EN 60947-5-1
AC-1
3 A
230 V
AC-1
3 A
24 V
AC-15
0,9 A
240 V
AC-15
0,9 A
24 V
DC-13
1,5 A
24 V
Charge de commutation
selon UL classe 2
Entrée :
24 V
AC/DC
Sortie :
30 V
AC
24 V
DC
Tension nominale d’isolement U
i
250
V
Résistance aux vibrations
selon EN 60947-5-2
Manœuvres mécaniques (relais)
10
7
Conformité CEM
selon EN 60947-5-3
Homologation
TÜV, UL
Indication par LED
Voir dessin
Durée du risque selon EN 60947-5-3
20
ms
Valeurs de fiabilité selon EN ISO 13849-1
en fonction du pouvoir de coupure
pour 24 V DC
≤
0,1
≤
1
A
Nombre de cycles/an
< 166.000
< 70.000
Durée d’utilisation
20
ans
Catégorie
1 tête de lecture
4
>1 tête de lecture
3
Niveau de performance (PL)
1 tête de lecture
e
>1 tête de lecture
d
PFH
d
1 tête de lecture
2,5 x 10
--8
>1 tête de lecture
1,0 x 10
-7
1) I
e
= courant assigné maxi par contact, U
e
= tension de commutation
Combinaisons possibles
Version
Tête de lecture
Connexions
non activées
2)
Actionneur
Distance de
connexion
assurée s
ao
[mm]
3)
Distance de
déconnexion
assurée s
ar
[mm]
Analyseur CMS-E-ER
CMS-R-AXH/-SC
4)
BN
WH
BK (YE)
BU (GN)
1
2
4
3
CMS-M-AC
6
31
CMS-R-BXI/-SC
CMS-M-BD
3
12
M25
CMS-R-CXC/-SC
CMS-M-CA
6
14
M30
CMS-R-EXM/-SC
CMS-M-EF
6
17
CMS-RH-AYA-...L
BN +
PK
WH
BU
BK -
GY NC
CMS-MH-AA
10
20
CMS-RH-BYB-...L
CMS-MH-BB
6
13
2) Ancienne couleur du conducteur indiquée entre parenthèses.
3) Aucun matériau ferromagnétique ne doit être placé à proximité de la tête de lecture ou de l’actionneur.
Toutes les indications sont définies pour une direction d’attaque frontale et un désaxage m = 0.
4) La distance de connexion minimale S
omin
entre la tête de lecture et l'actionneur est de 1 mm. Si la
distance est inférieure à cette valeur, l'analyseur risque de passer en mode Erreur.

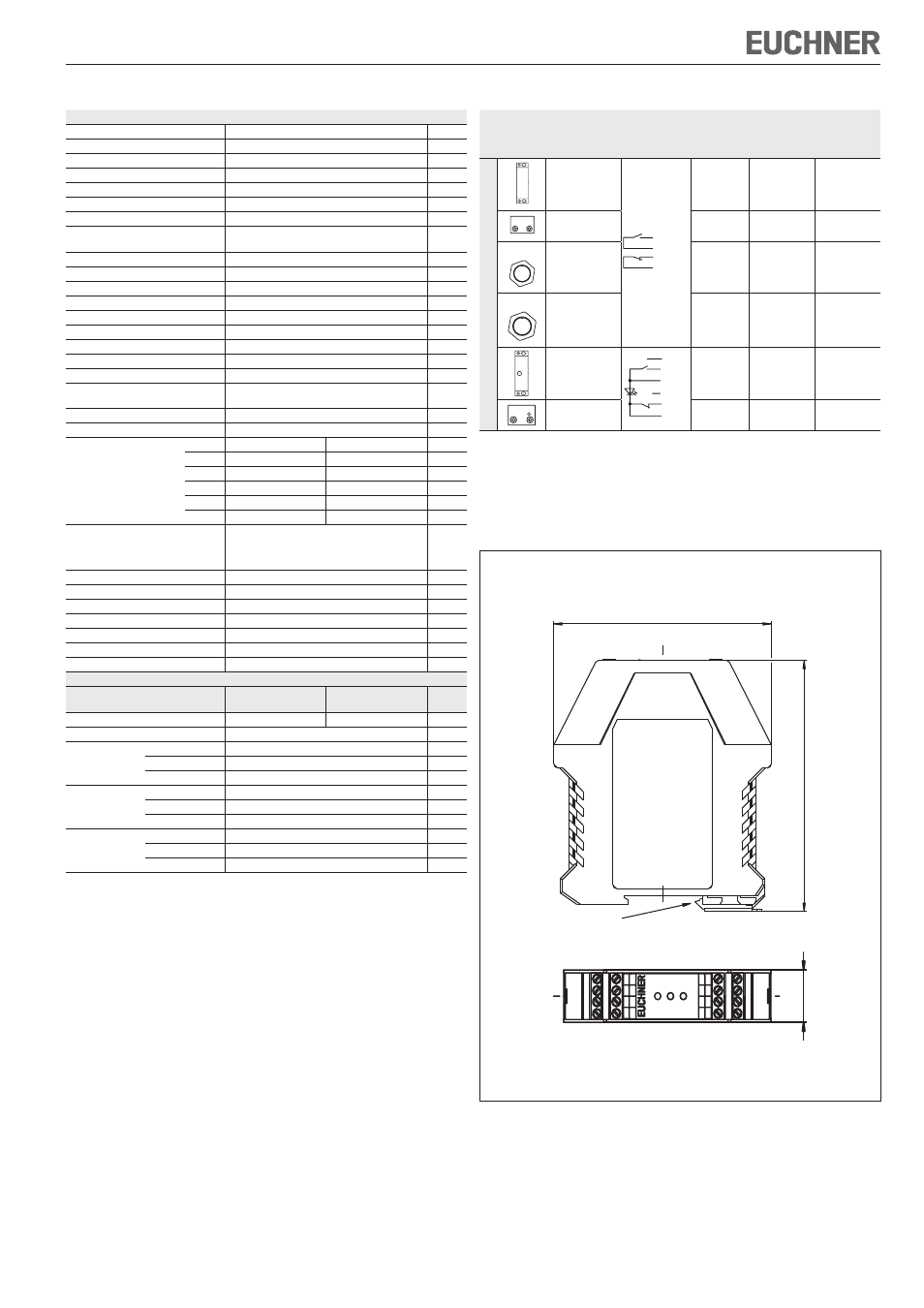

Figure 1 : Dimensions de l’analyseur CMS-E-ER
99
11
4
22,5
K2
K1
Powe
r
Safety Switch CMS
14
32
Y1
Y2
Y3
23
13
31
A2
24
H1
2
H7
4
H7
3
H2
2
H1
1
A1
Pour rail normalisé de 35 mm selon DIN EN 60715 TH35
