EUCHNER SGP-TWxxx (Twin) - Manual (Page 12)

Istruzioni di impiego dei finecorsa di sicurezza SGP-TW... (Twin)

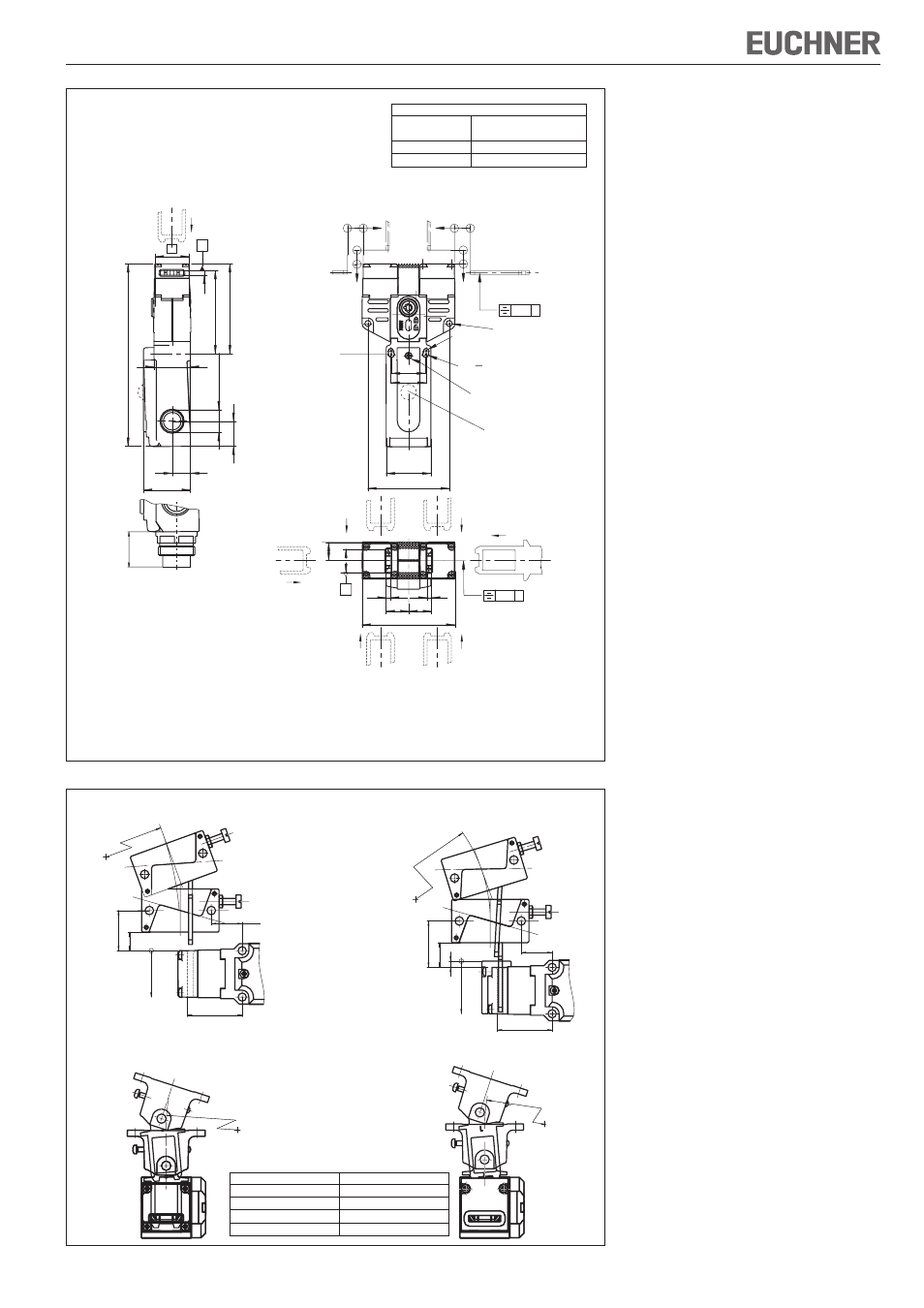

Fig. 4: Dimensioni SGP-TW...
Percorso minimo necessario + oltrecorsa [mm]
Direzione di Azionatore S
azionamento Standard
orizzontale (h) 24,5 + 5
verticale (v) 24,5 + 5
Gli azionatori vanno ordinati separatamente.
0,3 B
h h
31
30
<40>
72
Ш 5,2
Ш4,1
M=0,6Nm
Ø5,1
0,3 A
16
20 20
4 4
82
B
M 20
x1,5 (3x)
30
<73> <79>
41,2
16
22
32
160
4
B
v v
28
Inserimento
Inserimento
Posizionamento stabilito per
l’impiego in sicurezza (vite
M5)
Indicatore LED opzionale
(solo SGP-TW...528H/
SGP-TW...538H)
Fig. 5: Raggi di riparo minimi
Tipo di azionatore Raggio riparo min. [mm]
Azionatore-S-G... 300
Azionatore-S-W... 300
AZIONATORE ROTATIVO-S-OU... 200
AZIONATORE ROTATIVO-S-LR... 200
Azionatore rotativo S-OU-LN per
invito a imbuto
Azionatore rotativo S-LR-LN per
invito a imbuto
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Azionatore rotativo S-OU-SN
Azionatore rotativo S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
