Betriebsanleitung Präzisions-Einzelgrenztaster N
1
A
EUCHNER GmbH + Co. KG Kohlhammerstraße 16 D-70771 Leinfelden-Echterdingen Tel. +49/711/75 97-0 Fax +49/711/75 33 16 www.euchner.de [email protected]
Technische
Ä
nderungen vorbehalten, alle Angaben ohne Gew
ä
hr
.
©
EUCHNER GmbH + Co. KG
032309-09-06/11 (Originalbetriebsanleitung)

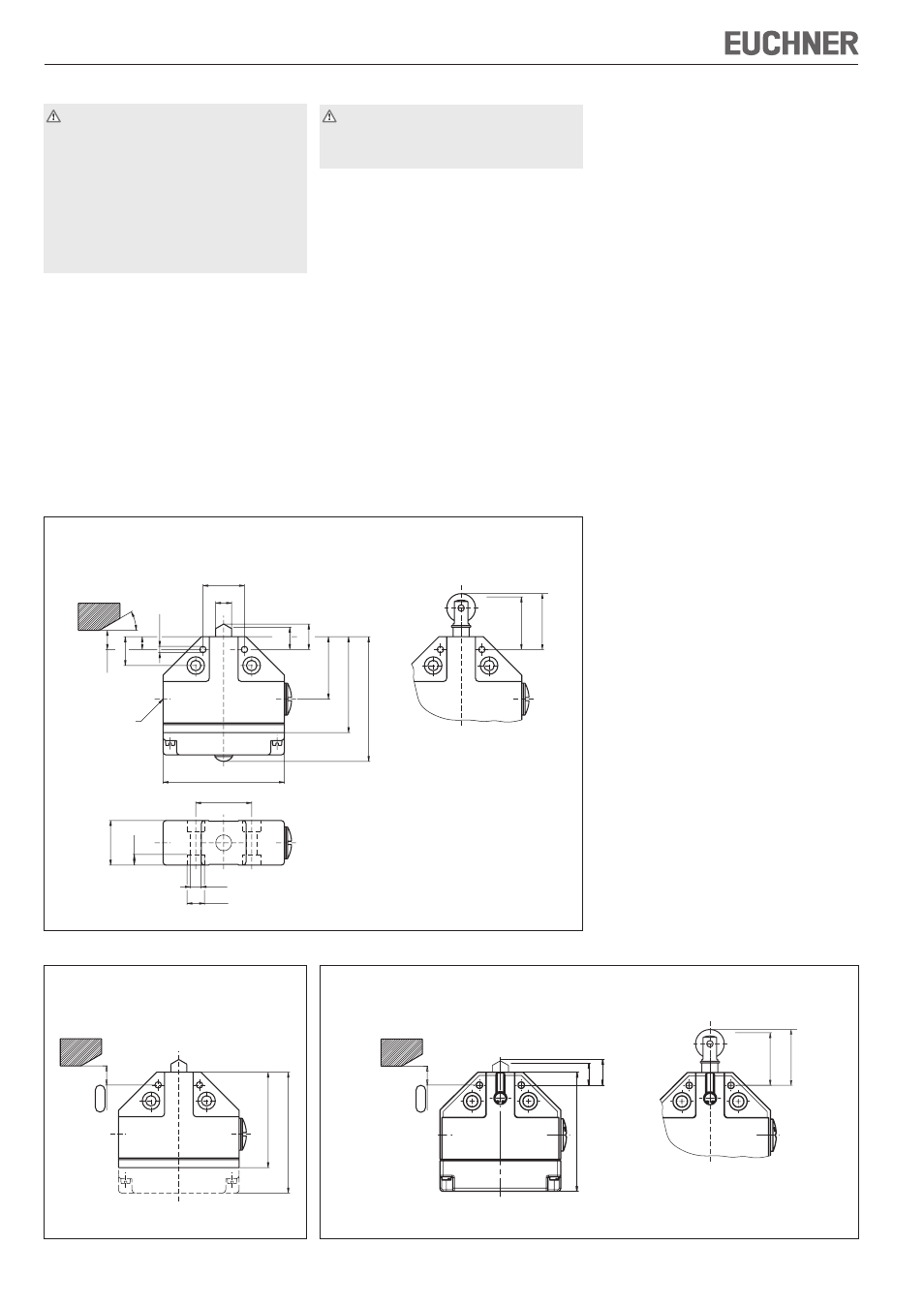

Bild 3: Maßzeichnung N1A.502
Bild 4: Maßzeichnung N1A.508/...514
∅ 11
∅ 7
6,
8
28
35
76
26 ±0,1
∅10
4
18
12
+1 -0,5
30˚
max.
H1
2
39
16
14
±0,1
60
ES502E/ES508E
M16 x 1,5
8
35 33
Schaltpunkt Ruhestellung
Schaltpunkt Ruhestellung
80 mit LED
60
(ES508E)
76
(ES514)
12
-0,5
Funktionskontrolle
Bei geöffneter Schutzeinrichtung muss der
Sicherheitsschalter in jeder Stellung der
Schutzeinrichtung betätigt sein (Überfahr-
sicherung).
In Sicherheitsschaltkreisen die Sicherheits-
funktion überprüfen.
Die Maschine muss beim Betätigen des
Sicherheitsschalters stoppen.
Die Maschine darf bei betätigtem Sicherheits-
schalter nicht starten.
Mechanische Funktionsprüfung
Das Betätigungselement auf Leichtgängigkeit prü-
fen.
Elektrische Funktionsprüfung
Schalter betätigen und die Schaltfunktion prüfen.
Kontrolle und Wartung
In Sicherheitsschaltkreisen muss bei Beschä-
digung oder Verschleiß der gesamte Einzel-
grenztaster ausgetauscht werden.
Instandsetzung nur durch den Hersteller.
Wartungsarbeiten sind nicht erforderlich. Um eine
einwandfreie und dauerhafte Funktion zu gewährleis-
ten, sind regelmäßige Kontrollen erforderlich auf
einwandfreie Schaltfunktion
sichere Befestigung der Bauteile
Präzise Justierung von Steuernocken zu Einzel-
grenztaster
Ablagerungen und Verschleiß
Dichtheit der Kabeleinführung
gelockerte Leitungsanschlüsse bzw. Steck-
verbinder.
In Sicherheitskreisen müssen die Einzelgrenztaster
nach Erreichen der max. Anzahl von Schaltspielen
ausgetauscht werden.
Hinweis: Das Baujahr ist in der unteren, rechten
Ecke des Typenschilds ersichtlich.
Haftungsausschluss bei
nicht bestimmungsgemäßem Gebrauch
Nichteinhalten der Sicherheitshinweise
Anbau und elektrischem Anschluss nicht durch
autorisiertes Fachpersonal
nicht durchgeführten Funktionskontrollen.
EG-Konformitätserklärung
Der nachstehende Hersteller erklärt hiermit, dass
das Produkt in Übereinstimmung ist mit den Be-
stimmungen der nachfolgend aufgeführten
Richtlinie(n) und dass die jeweiligen Normen zur
Anwendung gelangt sind.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Deutschland
Angewendete Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewendete Normen:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009
EN 1088:1995+A2:2008
Leinfelden, Juli 2010
Dipl.-Ing. Michael Euchner
Geschäftsführer
Duc Binh Nguyen
Dokumentationsbevollmächtigter
Die unterzeichnete EG-Konformitätserklärung ist
dem Produkt beigelegt.
Bild 5: Maßzeichnung N1A.2588 (2 x ES588)
16
13,5
76
12
-0,5
35 32,5
Schaltpunkt Ruhestellung
Schaltpunkt Ruhestellung
