Istruzioni di impiego dei finecorsa di precisione singoli N
1
A
Dati tecnici
Parametri
Valore
Materiale della custodia
lega in alluminio pressofusa
anodizzata
Materiale del pulsante
acciaio, inossidabile
Grado di protezione
sec. IEC 60529
IP 67
Manovre mecc.
ES502E / ES508E
20x10
6
ES514
1x10
6
ES588
1x10
6
Frequenza di commutazione
ES502E
300 min
-1
ES508E / ES514
50 min
-1
ES588
20 min
-1
Temperatura ambiente
ES502E
-5 ... + 80 °C
ES508E / ES514 -25 ... + 80 °C
ES588
-25 ... + 70 °C
Posizione di installazione
qualsiasi
Velocità di azionamento max.
Pulsante a cuneo D
40 m/min
a rotella R
(cuscinetto radente)
80 m/min
a rotella B
(cuscinetto a sfere)
120 m/min
a cupola/sferico W/K
10 m/min
a rotella grande
20 m/min
Velocità di azionamento min.
0,01 m/min
Forza di azionamento
ES502E
≥ 20 N
con microinterruttore
ES508E
≥ 15 N
ES514
≥ 30 N
2 x ES588
≥ 20 N
Microinterruttore
ES502E
1 NO + 1 NC
ES508E
1 NC ad apertura forzata
ES514
1 NO + 1 NC ad apertura forzata
ES588
1 NC ad apertura forzata
Principio di commutazione
ES502E / ES514
microinterruttore a scatto rapido
ES508E / ES588
microinterruttore ad azione lenta
Isteresi
ES502E
0,8 mm
ES514
0,6 mm
Materiale dei contatti
ES502E / ES508E / ES514
lega di argento placcata oro
ES588
argento puro
Tipo di collegamento
N1A...M
innestabili
N1A...SVM5...
connettore M12
Sezione conduttori
0,34 ... 1,5 mm
2
Tensione di isolamento nominale
con pressacavo
U
i
= 250 V
con connettore
U
i
= 50 V
Rigidità dielettrica nominale
con pressacavo
ES502E/ES508E/ES514
U
imp
= 4 kV
ES588
U
imp
= 2,5 kV
con connettore
U
imp
= 2,5 kV
Categoria di impiego del microinterruttore secondo IEC 60947-5-1
ES502E
AC-12 250 V
10 A
ES502E / ES508E
AC-15 230 V
6 A
DC-13
24 V
6 A
ES514
AC-15 230 V 2,5 A
DC-13
24 V
6 A
ES588
AC-15 230 V
4 A
DC-13
24 V
3 A
Corrente di commutazione
min. a DC 24 V
ES514
5 mA
ES508E
10 mA
a DC 12 V
ES502E
10 mA
a DC 5 V
ES588
1 mA
Corrente termica standard I
th
10 A
Protezione contro cortocircuiti
conforme
ES502E/ES508E/
IEC 60269-1 (fusibile di comando) ES588
10 A gG
ES514
6 A gG
Corrente di cortocircuito
condizionata
100 A
Spia LED
LE060
AC/DC 12 - 60 V
(solo con ES502E / ES508E)
LE110
AC 110 V ±15%
LE220
AC 220 V ± 15%
Valori di affidabilità secondo EN ISO 13849-1
per i microinterruttori
ES508E
ES588
ES514
B
10d
2 x 10
7
2 x 10
6

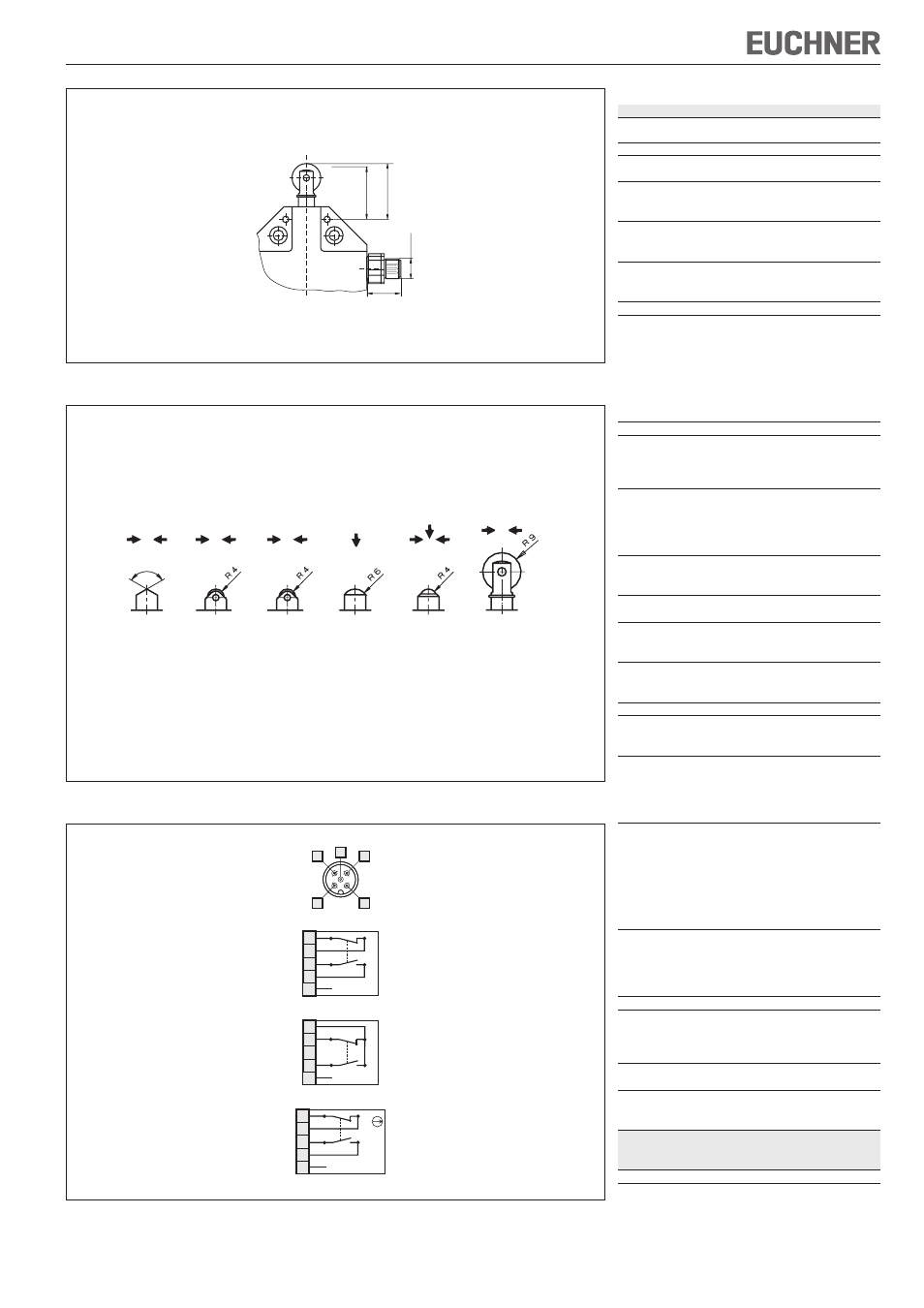

Fig. 6: Dimensioni N1A... con connettore M12
35
33
20
M12x1
Fig. 8: Collegamenti dei connettori M12
1
2
4
3
5
2
1
3
4
5
21
13
22
14
ਠ
2
1
3
4
5
21
13
22
14
ਠ
2
1
3
4
5
21
13
22
14
ਠ
N1A.502SVM5-M
N1A.SVM5-MC1883
N1A.514SVM5-M
Schema dei poli connettore SVM5
(vista del finecorsa)
Fig. 7: Pulsanti e direzioni di azionamento
D
R
B
W
K*
RL
Cuneo
Rotella
Rotella
Cupola
Sfera
Rotella grande
Cuscinetto
Cuscinetto
radente
a sfere
(* solo con microinterruttore ES502E)
Direzioni di azionamento preferenziali
120°
-5°
