Main ac input power connector pinout, 5x dc-output connectors pinout – ElmoMC Power Supplies-TAM-100 User Manual
Page 15

Tambourine 100 Power Supply
MAN-TAM-100IG (Ver. 1.101)
15

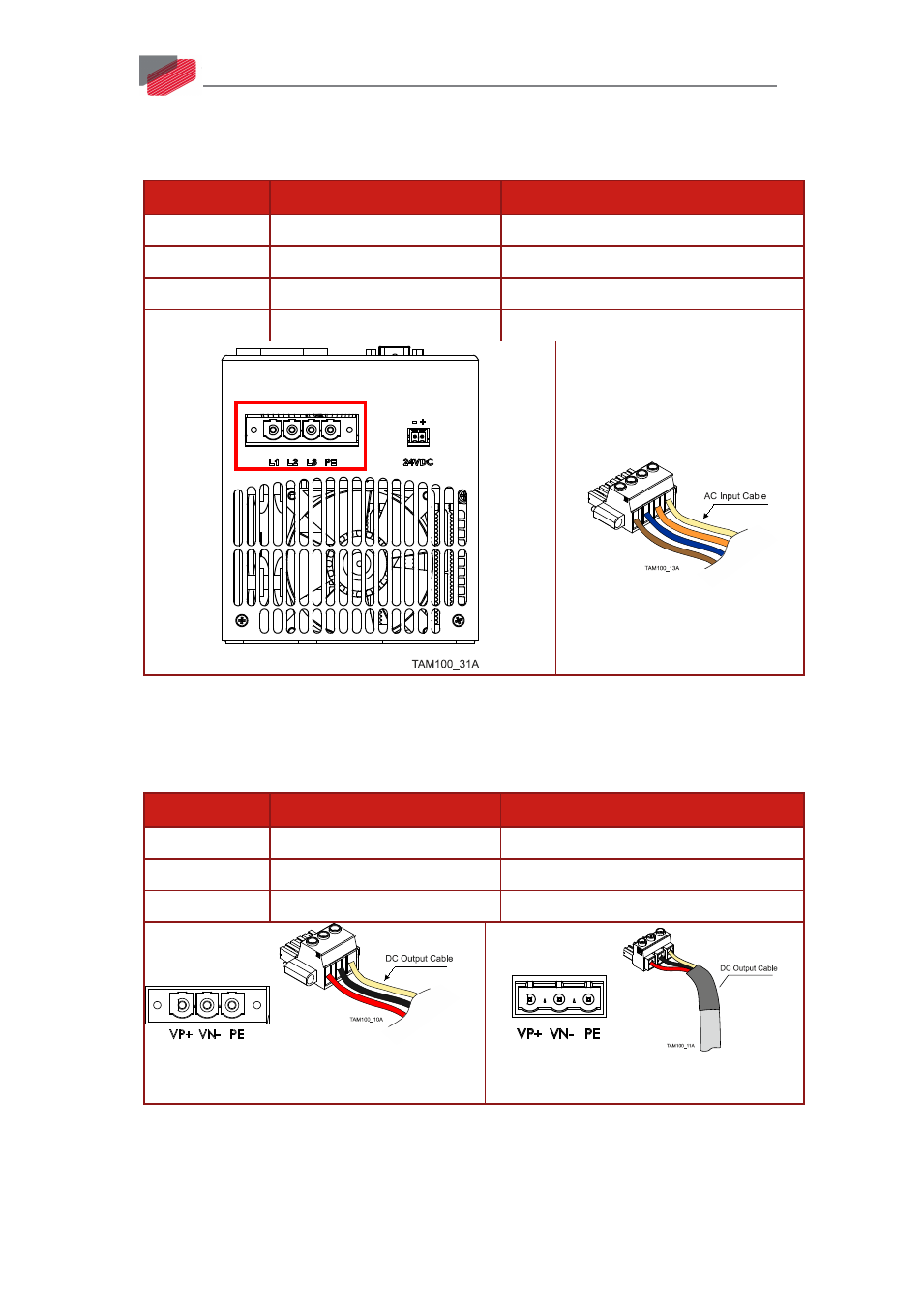

1.12.2. Main AC Input Power Connector Pinout
Refer to section 3.6.6 for details of the connections.
Terminal
Function
Cable
L1
AC Input phase #1
AC input
L2
AC Input phase #2
AC input
L3
AC Input phase #3
AC input
PE
Protective Earth
AC input
Table 4: Main AC Input Connector Pinout
1.12.3. 5x DC-Output Connectors Pinout
Refer to section 3.6.8 for details of the connections.
Terminal
Function
Cable
VP+
Positive Power output
DC output cable to a drive
VN-
Negative Power output
DC output cable to a drive
PE
Protective earth
DC output cable to a drive
2 x High Current
3 x Medium Current
Table 5: DC- Output Connector to Drive Pinout
