Comelit MT 1622 Ikall external unit - Manual (Page 17)

17
SB2V/AAK
IT
EN
FR
NL
DE
ES
PT
CFP
CFP
*20m MAX
IT
EN
FR
NL
DE
ES
PT
IT
NL
EN
FR
IT
NL
EN
FR
DE
PT
ES
DE
PT
ES
DE
ES
PT
IT
EN
FR
NL

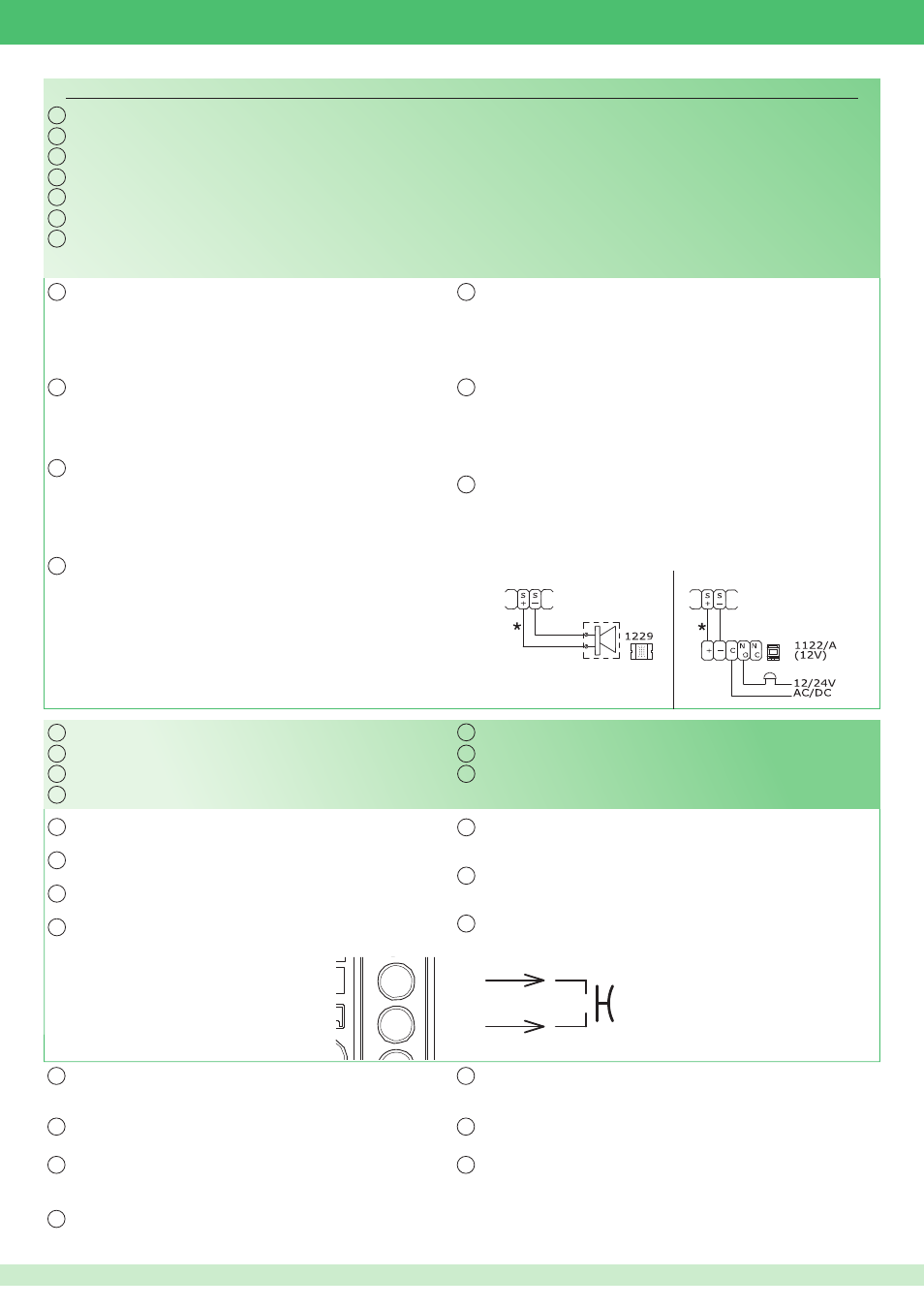

Connessione di dispositivi di ripetizione di chiamata (Art. 1229 o Art. 1122/A)
La somma totale del numero di posti interni con stesso codice utente e
del numero di dispositivi di ripetizione chiamata collegati ai suddetti posti
interni non può superare il numero di 4. Connettere un solo dispositivo di
ripetizione chiamata per ogni posto interno. In caso di connessione di carichi
induttivi si consiglia l’inserimento di una capacità di 470nF in parallelo ai
contatti C-NO dell’Art. 1122/A.
Variante collegamento chiamata fuori porta
In caso di più citofoni o staffe monitor con lo stesso codice utente collegare il pulsante
CFP su uno solo; tutti i dispositivi suoneranno contemporaneamente.
* 20 m MAX - Utilizzare cavo schermato per il collegamento e non far passare
i cavi in prossimità di carichi induttivi pesanti o cavi di alimentazione (230V
/ 400V).
Connection of call repetition devices (Art. 1229 or Art. 1122/A)
The total number of internal units with the same user code plus the number
of call repetition devices connected to these internal units cannot exceed 4.
Connect only one call repetition device for each internal unit. If inductive loads
are connected, a 470nF capacitor should be fi tted in parallel with the C-NO
contacts of Art. 1122/A.
Floor door call connection variant
If there are a number of door-entry phones or monitor brackets with the same user
code, connect the CFP button to one only; all the devices will ring simultaneously.
* 20 m MAX - Use screened cable for the connection and do not run cables
near heavy inductive loads or power supply cables (230V / 400V).
Connexion de dispositifs de répétition d’appel (Art. 1229 ou Art. 1122/A)
La somme du nombre de postes intérieurs ayant le même code usager et du
nombre de dispositifs de répétition d’appel branchés à ces postes intérieurs
ne peut pas être supérieur à 4. Brancher un seul dispositif de répétition
d’appel pour chaque poste intérieur. En cas de connexion de charges
inductives, il est conseillé d’installer une capacité de 470nF en parallèle aux
contacts C-NO de l’Art. 1122/A.
Variante connexion appel palier
En cas de plusieurs combinés parlophoniques ou étriers moniteur avec le même code
usager, relier le bouton CFP sur un seul ; tous les dispositifs sonneront en même temps.
* 20 m MAX - Pour la connexion, utiliser un câble blindé et ne pas faire
passer les câbles à proximité de charges inductives lourdes ou de câbles
d’alimentation (230V / 400V).
Aansluiting van een extra bel (art. 1229 of art. 1122/A)
De som van het aantal binnentoestellen met dezelfde gebruikerscode en
het aantal extra bellen dat met deze binnentoestellen verbonden is, mag
niet groter zijn dan 4. Sluit één extra bel aan per interne aansluiting. Bij
aansluiting van inductieve belastingen adviseren wij een condensator van
470nF parallel aan de NO-contacten van art. 1122/A aan te sluiten.
Variant met aansluiting van een etagebel
Sluit bij meerdere deurtelefoons of grondplaten met dezelfde gebruikerscode de
drukknop CFP op slechts één ervan aan; alle toestellen gaan dan tegelijk over.
* 20 m MAX - Gebruik een afgeschermde kabel voor deze verbinding en
leid de kabels niet in de nabijheid van hoge inductieve belastingen of
netvoedingskabels (230V / 400V).
Anschluss von Rufwiederholeinrichtungen (Art. 1229 bzw. Art. 1122/A)
Insgesamt dürfen nicht mehr als 4 Innensprechstellen mit gleichem
Teilnehmercode und daran angeschlossenen Rufwiederholeinrichtungen
vorhanden sein. Jeweils nur eine Rufwiederholeinrichtung pro
Innensprechstelle anschließen. Bei einem Anschluss von induktiven Lasten
empfi ehlt sich die Parallelschaltung eines Kondensators mit 470nF zu den
Schließerkontakten von Art. 1122/A.
Im Fall mehrerer Sprechstellen oder Monitor-Grundplatten mit gleichem Teilnehmercode
die CFP-Taste nur an ein Gerät anschließen; daraufhin ertönt an allen Geräten
gleichzeitig der Rufton.
* 20 m MAX - Für den Anschluss abgeschirmte Kabel verwenden und die Kabel
nicht in der Nähe von großen induktiven Lasten oder Stromversorgungskabeln
(230V /400V) verlegen.
Anschlussvariante Rufsignale der Außensprechstellen
Conexión de dispositivos de repetición de llamada (art. 1229 o art. 1122/A)
Las unidades internas con el mismo código de usuario y los dispositivos de
repetición de llamada conectados a dichas unidades internas no pueden
sumar más de 4. Conectar un único dispositivo de repetición de llamada
para cada unidad interna. En caso de conexión de cargas inductivas, es
aconsejable disponer de una conexión con una capacidad de 470nF en
paralelo a los contactos normalmente abiertos del art. 1122/A.
En caso de varios telefonillos o placas soporte de monitor con el mismo código de
usuario, conectar el pulsador CFP a uno sólo; todos los dispositivos se activarán al
mismo tiempo.
* 20 m MAX - Utilizar cable blindado para la conexión y no tender los cables
cerca de cargas inductivas pesadas o cables de alimentación (230V / 400V).
Variante para la conexión de la llamada del timbre de planta
Ligação de dispositivos de repetição da chamada (art. 1229 ou art. 1122/A)
A soma total do número de postos internos com o mesmo código de
utilizador e do número de dispositivos de repetição de chamada ligados aos
postos internos não pode ser superior a 4. Ligar apenas um dispositivo
de repetição de chamada para cada posto interno. Em caso de conexão de
cargas indutivas aconselha-se a introdução de uma resistência de 470nF em
paralelo aos contactos C-NO do art. 1122/A.
No caso de vários telefones intercomunicadores ou suportes de monitor com o mesmo
código de utilizador, ligar o botão CFP num só; todos os dispositivos soarão em
simultâneo.
* 20 m MAX - Utilizar cabo blindado para a ligação e não fazer passar
os cabos nas proximidades de cargas indutivas pesadas ou de cabos de
alimentação (230V / 400V).
Variante para ligação da campainha externa
