14 BRIGGSandSTRATTON.COM

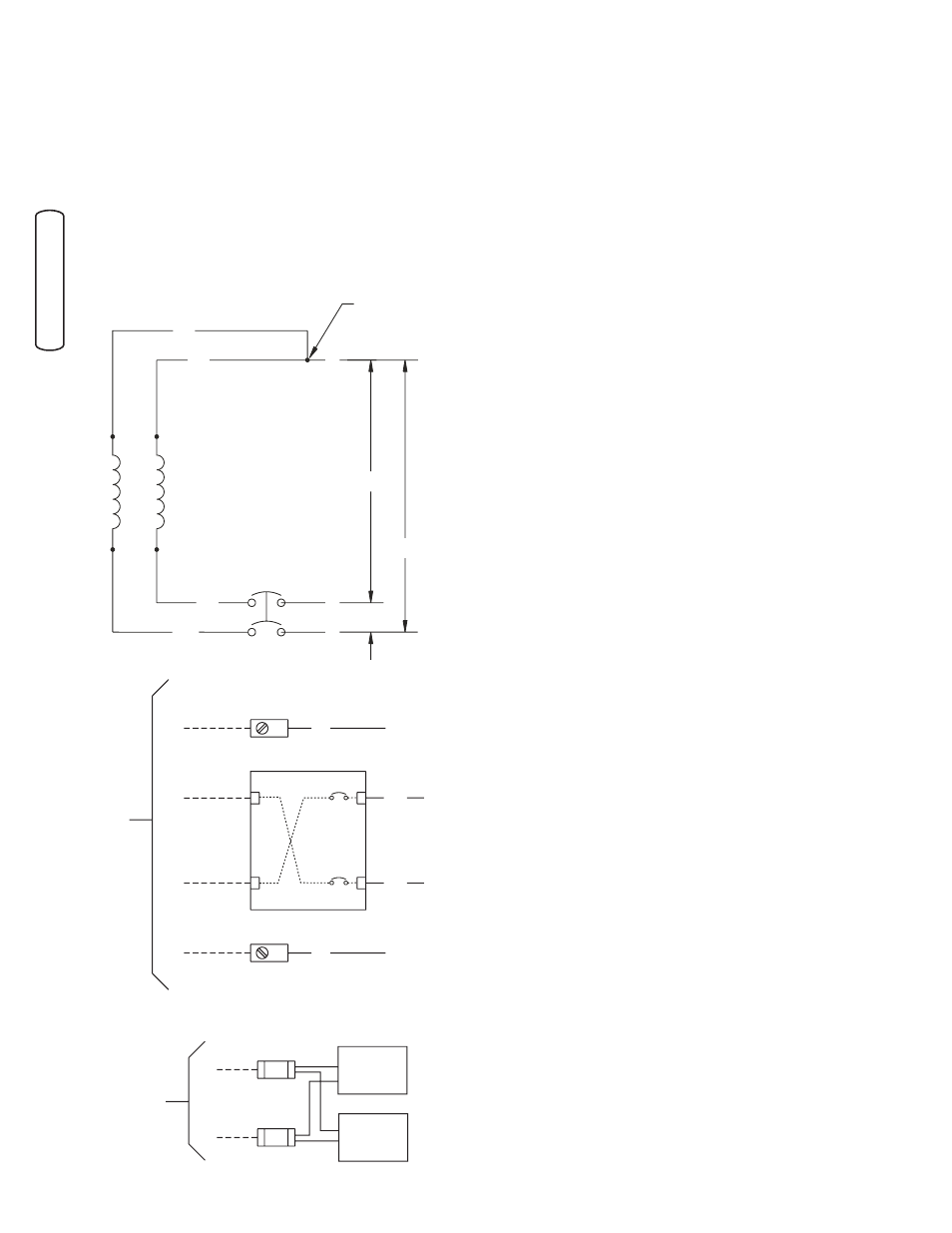

Système de Branchement C.A. de la Génératrice
Un système de branchement C.A. monophasé à trois fils est
utilisé pour le groupe électrogène. L’assemblage du stator
est constitué d’une paire de bobines stationnaires à deux
bornes sortant de chaque bobine. La jonction des fils T2 et
T3 forme le fil neutre, tel qu’illustré au moyen du dessin et
du schéma de câblage suivant. Vous trouverez un dessin et
un schéma de câblage dans le manuel de listes de pièces
illustrées.
REMARQUE: Le neutre n’est pas raccordé à la terre au
niveau de la génératrice.
Mise à la Masse de la Génératrice
La génératrice résidentielle doit être mise à la terre en
conformité avec tous les codes, normes et réglementations
applicables. Il y a deux emplacements de languette de
contact de mise à la masse (GND) de la génératrice. La
languette principale est située à l’intérieur de la boîte de
jonction de l’alternateur à côté du disjoncteur et devrait
satisfaire à la plupart des applications. La deuxième languette
de contact de mise à la masse (GND) de la génératrice est
située sur le châssis sous le couvercle des disjoncteurs de la
génératrice et NE devrait être utilisée QUE pour une tige de
mise à la terre installée sur la génératrice, si requis par les
codes locaux. Voir Commandes au sujet de l’emplacement.
Interconnexions du Circuit de Commande
Les fils d’alimentation de 240 V doivent être acheminés
par le conduit. Les fils d’alimentation de 240 V acheminent
l’électricité de service vers la carte de circuit imprimé et
le chauffe-eau de la génératrice. Cette électricité charge
également la batterie. En cas de panne, la génératrice se
mettra en marche.
À l’aide d’un fil de cuivre d’au moins 300 V, de calibre
14 AWG, fourni par l’installateur, raccordez chaque borne à
fusibles 10 A de la boîte de jonction aux bornes à fusibles
10 A correspondantes du commutateur de transfert
automatique.
Système de Détection des Pannes
Le tableau de commande de la génératrice est doté d’un
affichage numérique pour indiquer les codes de défaillance. Il
affiche un code de défaillance lorsque certaines défaillances
sont décelées dans le groupe électrogène. Une autre DEL et
une plaque de montage sont fournies pour leur installation
à l’intérieur dans un endroit pratique. Pour obtenir des
renseignements plus détaillés, consultez la section Système
de détection des pannes du Manuel d’utilisation.
Si certains problèmes sont détectés dans le groupe
électrogène, le voyant clignotera un certain nombre de fois.
Elles permettent au propriétaire d’observer l’état du groupe
électrogène. Consultez le propriétaire pour convenir d’un
endroit pratique. Placez la boîte électrique dans un endroit
visible par le propriétaire tel que près d’un ouvre-porte de
garage ou d’un panneau de commande de sécurité.
Pour installer le panneau DEL à distance du groupe
électrogène :
1. Poussez la DEL à travers la plaque de montage par
l’avant jusqu’à ce qu’elle se fixe d’un coup sec.
IMPORTANT: Le voyant DEL est sensible à la polarité.
2. À l’aide du connecteur à 10 pôles fourni et d’un fil de
calibre minimal de 18 AWG fourni par l’installateur,
branchez la DEL à distance aux connecteurs +LED
et GND du tableau de commande de la génératrice.
Utilisez des serre-fils pour raccorder le fil aux
conducteurs de la DEL.
3. Fixez la plaque de montage au coffret électrique à faible
tension fourni par l’installateur.
10 A
10 A
240 VAC
T2
120 V
120 V
240 V
T4
T1
T3
N
G
T4
T1
Neutre
Enroulement
de
puissance
Disjoncteur
Ligne 1
Vers
le
commutateur
de
transfert
Vers
le
commutateur
de
transfert
Branchement
des
fusibles
de
service
Mise à
la terre
Tableau de
commande
Chauffe-eau
Ligne 2
240 V C.A.
Disjoncteur
Mise à la terre
Neutre
Neutre
