Conexiones de Sistema
Las conexiones de baja tensión (LV) a los contactos de fallo de señal, comunicación del conectador, LED remoto y
alimentación auxiliar de 12 V CC se realizan con un conector extraíble de diez patillas. Compare la ilustración con su

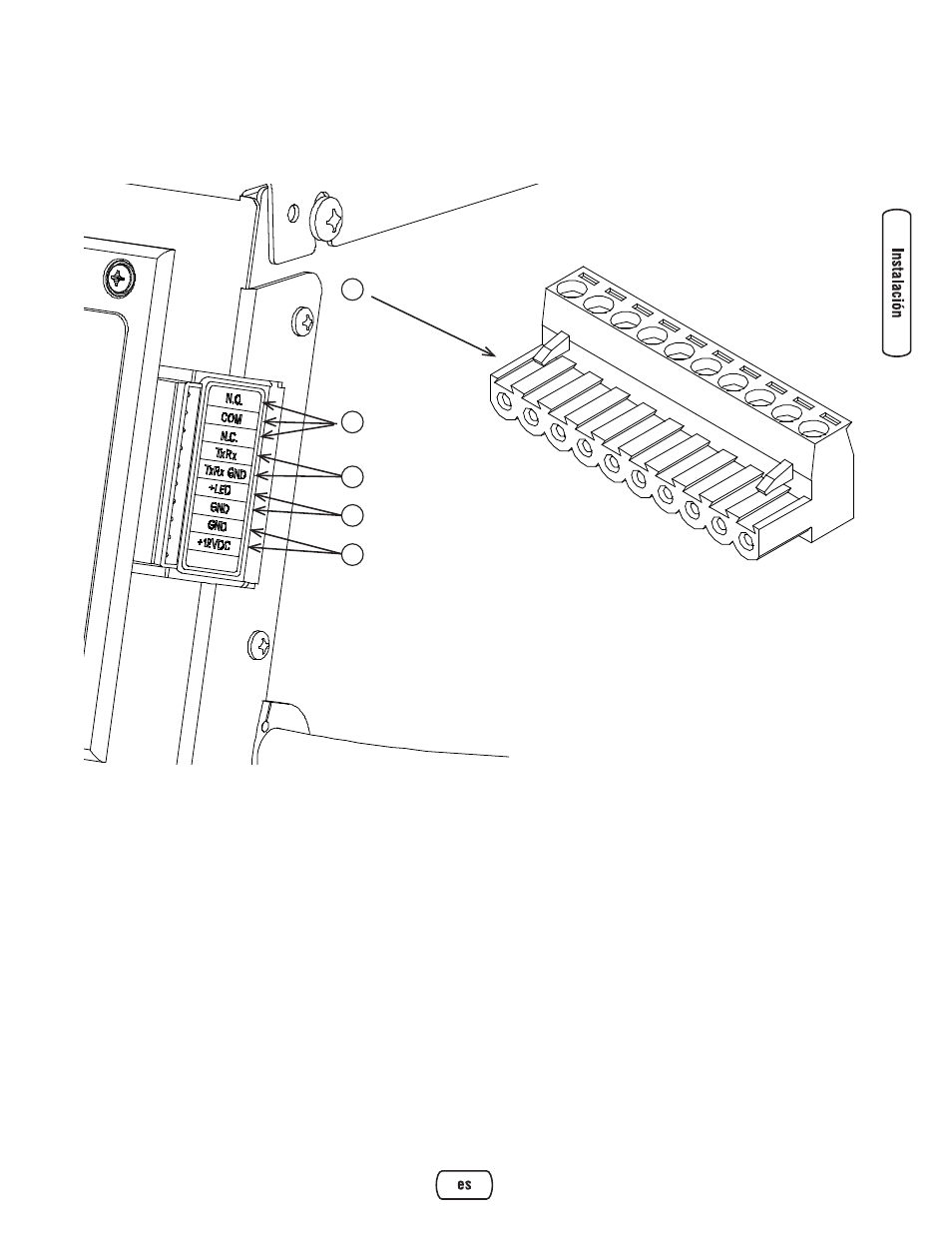

generador para familiarizarse con la ubicación de estas importantes conexiones:
A - Cableado para toma de 10 polos:
B - Contactos de fallo - Utilice NO, COM y NC para activar
una sirena, un indicador luminoso, un dispositivo
GenAlert opcional, etc. como aviso para los casos de
fallo. Los contactos cambian de estado cuando se
presenta una condición de fallo.
C - Comunicación con el conectador - Conecte al tablero de
control del conectador para la interfaz de comunicación.
D - Salida de LED remoto - Se utiliza para conectarse al LED
remoto suministrado con el generador. El LED remoto
parpadeará si se detectan determinadas averías en el
generador.
E - Salida de +12 V CC y 0,5 A - Fuente de alimentación
interna auxiliar.
C
B
A
D
E
