70 - Carte du système: Vues de face, gauche, droite & arrière
Guide Utilisateur Concis
Français

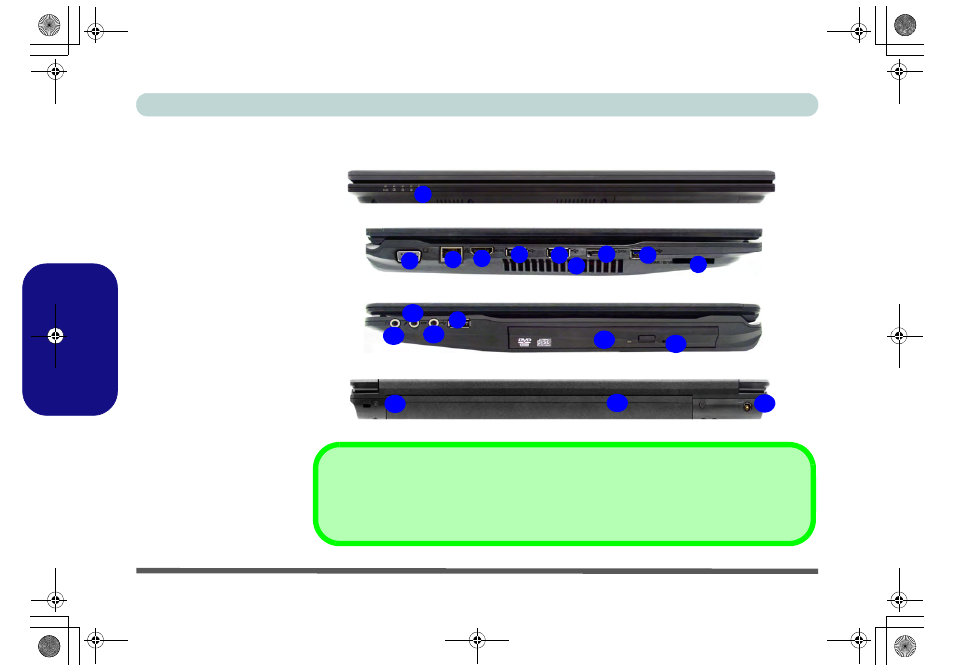

Carte du système: Vues de face, gauche, droite & arrière
Figure 4
Vues de face, gauche, droite
& arrière
1. Indicateurs LED
2. Port moniteur externe
3. Prise réseau RJ-45
4. Prise de sortie HDMI
5. Ports USB 2.0
6. Ventilation
7. Port eSATA
8. Port USB 3.0 ou Port USB
2.0*
(*Remarque: cela dépend de
votre configuration d’achat)
9. Lecteur de carte multi-en-1
10. Prise de sortie haut-parleurs/
casque
11. Prise d'entrée de microphone
12. Prise de sortie S/PDIF
13. Baie de périphérique optique
14. Trou d’ejection d’urgence
15. Fente de verrouillage de
sécurité
16. Batterie
17. Prise d’entrée DC
1
2
5
4
6
3
9
7 8 5
15 16 17
11
14
13
10 12
5

Port USB 3.0
Le port USB 3.0 est noté par sa couleur bleue; les ports USB 2.0 sont colorés en noir. USB 3.0 trans-
fèrera des données bien plus rapidement que l’USB 2.0, et il est compatible en amont avec USB 2.0.
Face
Gauche
Arrière
Droit
