40 - Systemübersicht: Ansicht von vorne, links, rechts und hinten
Ausführliches Benutzerhandbuch
Deutsch
Systemübersicht: Ansicht von vorne, links, rechts
und hinten

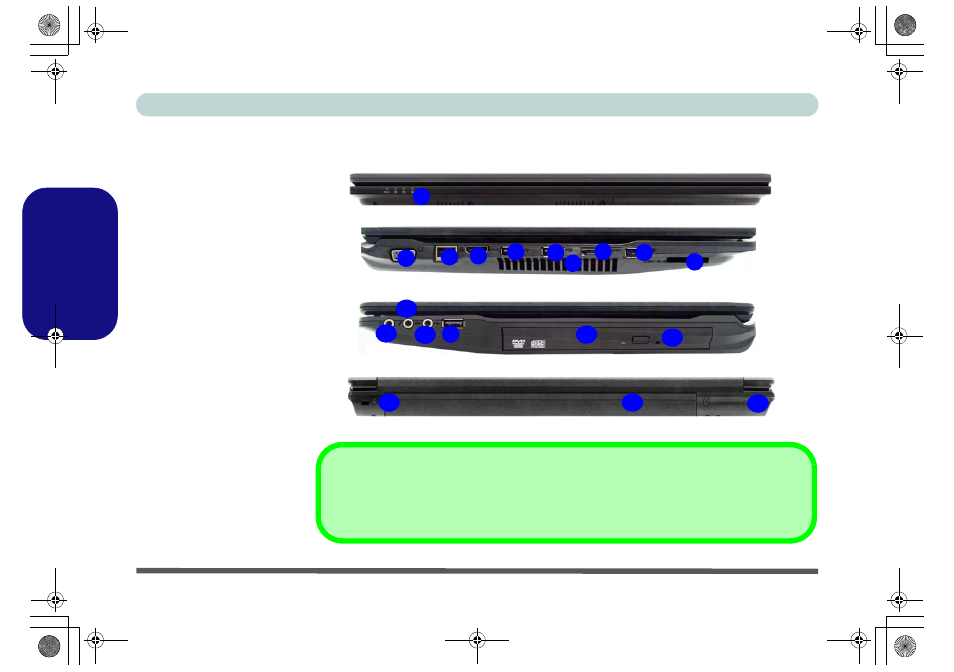

Abb. 4
Ansicht von vorne, links,
rechts und hinten
1. LED-Anzeigen
2. Schnittstelle für externen
Monitor
3. RJ-45 LAN-Buchse
4. HDMI-Ausgangsanschluss
5. USB 2.0 Anschlüsse
6. Luftungsoffnung
7. eSATA Anschluss
8. USB 3.0 Anschluss oder USB
2.0 Anschluss*
(*Hinweis: Abhängig von der
Konfiguration des von Ihnen
erworbenen Modells)
9. Multi-in-1 Kartenleser
10. Kopfhörer-Ausgangsbuchse
11. Mikrofon-Eingangsbuchse
12. S/PDIF-Ausgangsbuchse
13. Schacht für optisches Laufwerk
14. Notauswurfloch
15. Sicherheitsschloß-Buchse
16. Akku
17. DC-Eingangsbuchse
1
2
5
4
6
3
9
7
8
11
14
10
12
13
5
5
15
16
17
USB 3.0-Anschluss
Der USB 3.0-Anschluss ist blau codiert, USB 2.0-Anschlüsse sind schwarz. Die Datenübertragung
ist bei USB 3.0 viel schneller als bei USB 2.0, und USB 3.0 ist rückwärts kompatibel mit USB 2.0.
Linke Seite
Vorderseite
Hinterseite
Rechte Seite
