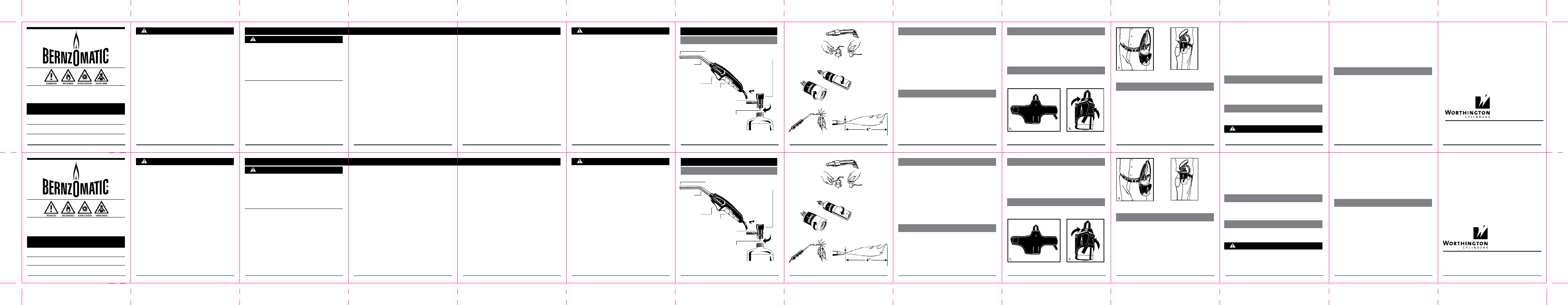

CHalUMeaU À
GÂCHeTTe eT TUYaU
MANUEL D’INSTRUCTIONS POUR LE MODÈLE
BZ8250HT
NE PAS JETER CES AVERTISSEMENTS ET CES INSTRUCTIONS
www.bernzOmatic.com
MaÇarICO COM ManGUeIra e
GaTIlHO De IGnIÇÃO
MANUAL DE INSTRUÇÕES PARA O MODELO
BZ8250HT
NÃO DESCARTE ESTES AVISOS E INSTRUÇÕES
www.bernzOmatic.com
200 Old Wilson Bridge Road
Columbus, OH EUA 43085
(866) 928-2657
worthingtoncylinders.com
200 Old Wilson Bridge Road
Columbus, OH É-U 43085
(866) 928-2657
worthingtoncylinders.com
DANGER
Ce chalumeau est utilisé avec un produit inflammable.
Tout manquement à ces avertissements et ces
instructions peut provoquer une explosion ou un
incendie qui pourrait causer des dommages matériels,
des blessures graves ou la mort.
Lire et suivre les instructions et les avertissements
contenus dans ce manuel et prendre le temps de se
familiariser avec le chalumeau avant de l’allumer et de
l’utiliser. Passer régulièrement en revue les instructions
et les avertissements afin de se rappeler des procédures
à suivre. Ne pas utiliser l’appareil avant d’avoir lu les
instructions.
Les chalumeaux doivent être utilisés avec des bouteilles à
gaz portatives spécifiquement conçues pour une utilisation
avec ces chalumeaux.
aVerTIsseMenTs GÉnÉraUX
AVERTISSEMENT
• Les matières utilisées dans la fabrication de cet appareil peuvent contenir
du laiton (lequel peut contenir du plomb), un métal reconnu par l’État de
la Californie pour causer des anomalies congénitales et avoir des effets
néfastes sur la reproduction.
• Les sous-produits de combustion générés par ce dispositif contiennent
des produits chimiques reconnus par l’État de la Californie pour causer
le cancer, des anomalies congénitales et avoir des effets néfastes sur la
reproduction.
1. garder le chalumeau hors de portée des enfants et de toute personne qui
n’a pas lu les instructions. Ne pas orienter le chalumeau en direction du
visage, des autres personnes ou d’objets inflammables. Ne jamais tenter
d’utiliser le chalumeau comme briquet pour allumer une cigarette.
2. Enlever le chalumeau de la bouteille lorsqu’il n’est pas utilisé.
3. Ne jamais tenter de modifier le mécanisme du chalumeau et ne jamais
utiliser d’accessoires ou de combustibles non approuvés.
4. Faire preuve d’une grande prudence lorsque le chalumeau est utilisé à
l’extérieur lors de journées ensoleillées ou par grand vent. Il est plus difficile
de voir la flamme sous les rayons du soleil. Le vent pourrait détourner la
flamme vers vous ou dans une direction inappropriée. Le vent pourrait
également transporter des étincelles vers des matériaux combustibles.
5. Traiter le chalumeau comme tout autre outil ou instrument. Ne pas laisser
tomber ou lancer le chalumeau et ne pas l’utiliser de façon abusive.
6. Ne pas utiliser le chalumeau s’il fuit, s’il est endommagé ou s’il fonctionne
mal.
7. Lors du brasage, toujours porter des lunettes de protection conformes à la
norme ANSI Z87.1 2979 et munies de lentilles teintées n° 4 ou n° 5.
8. Ne jamais utiliser le chalumeau pour décaper de la peinture.
9. Chauffer une surface peut permettre à la chaleur de se communiquer aux
surfaces adjacentes qui pourraient être combustibles ou se pressuriser
lorsqu’elles sont chauffées. Toujours vérifier qu’aucune pièce ni aucun
matériel ne sont chauffés involontairement.
10. Travailler uniquement dans des endroits bien ventilés. Éviter les émanations
provenant de flux, de peinture à base de plomb et de tout métal chauffé.
Éviter tout particulièrement les émanations provenant de cadmiage et de
métaux galvanisés; enlever ces revêtements des surfaces à chauffer en les
grattant ou en les ponçant avant de les chauffer.
11. Éviter que le flux n’entre en contact avec la peau ou les yeux.
12. Toujours porter des lunettes de protection et des gants protecteurs et
utiliser des outils appropriés pour manipuler les matériaux chauds.
13. Le bec du chalumeau peut devenir extrêmement chaud lors de l’utilisation.
Prendre toutes les mesures appropriées pour vous protéger et protéger les
autres personnes contre les brûlures accidentelles.
14. Ne jamais utiliser le chalumeau sur des matériaux combustibles ou près
de tels matériaux. Faire preuve de prudence près des véhicules à moteur
et de tout appareil à essence. Il est important de savoir où se trouvent les
conduites de gaz et les réservoirs cachés.
15. Toujours s’assurer que le chalumeau est placé sur une surface de niveau
lorsqu’il est raccordé à une bouteille de combustible afin de réduire les
risques de basculement accidentel. S’assurer que, lorsque le chalumeau est
déposé, il n’est pas orienté dans une direction qui risquerait d’enflammer
des objets à proximité.
16. Ne jamais laisser le chalumeau sans surveillance lorsqu’il est allumé.
17. Ne jamais tenter de réparer ou de chauffer un réservoir à essence,
un contenant de produits chimiques, un aérosol, un contenant de gaz
comprimé qui a contenu un liquide, un gaz ou tout autre produit chimique
inflammable. Chauffer ce type de contenants est extrêmement dangereux,
surtout lorsqu’ils sont « vides ».
18. Lorsque des tuyaux sont chauffés pour les faire dégeler, prendre soin de ne
pas trop chauffer les matériaux environnants. Utiliser un écran thermique.
19. Toujours avoir un extincteur et un seau d’eau à proximité du chalumeau et
de l’endroit où le chalumeau est utilisé.
20. Ce chalumeau consomme de l’oxygène et ne doit être utilisé que dans des
endroits bien ventilés. Ne pas utiliser le chalumeau dans un espace clos.
21. Ne jamais tenter d’allumer un chalumeau avec un réglage qui ferait en sorte
que la flamme ait moins de 6,3 mm (0,25 po) de long. Une flamme trop
courte sera difficile à allumer, entraînera un chauffage inefficace et pourrait
endommager le mécanisme d’allumage.
DANGER
EXTRÊMEMENT INFLAMMABLE. CONTENU SOUS PRESSION.
• garder les bouteilles de gaz loin de la chaleur et des flammes.
• Il est illégal et dangereux de remplir soi-même une bouteille de propane.
Lorsqu’elle est vide, se procurer une nouvelle bouteille de propane chez son
détaillant.
• La loi fédérale interdit de transporter des bouteilles de propane qui ont
été remplies. Des amendes pouvant atteindre 500 000 $ et une peine
d’emprisonnement de cinq ans peuvent être infligées (49 U.S.C. 5124)
• garder les bouteilles de propane hors de portée des enfants.
• Éviter une exposition prolongée au soleil.
• NE PAS entreposer près d’une source de chaleur ou dans une pièce habitée.
• TOUjOURS détacher le chalumeau de la bouteille lorsqu’il n’est pas utilisé.
• NE PAS inhaler les gaz, les émanations, les vapeurs ou les pulvérisations.
En cas d’inhalation, amener la personne affectée à l’air frais.
• Éviter tout contact avec les yeux et la peau. En cas de contact avec les
yeux, rincer immédiatement à grande eau et consulter un médecin. En cas
de contact avec la peau, rincer à grande eau.
• Lorsque la bouteille est vide, la mettre au rebut dans un endroit sécuritaire.
NE PAS jeter la bouteille au feu. NE PAS percer ou incinérer la bouteille.
ASSEMBLAGE
1. S’assurer que le robinet du détendeur est FERMÉ en tournant complètement
le bouton de réglage dans le sens horaire. Il suffit que le bouton se rende au
bout de sa course. NE PAS forcer.
2. Tenir le robinet du détendeur et visser la bouteille de combustible sur le
détendeur en tournant la bouteille dans le sens horaire; serrer uniquement à
la main. NE PAS forcer.
3. Vérifier régulièrement tous les joints et les raccords et resserrer tous ceux
qui sont lâches. Avec le robinet fermé et le chalumeau éteint, tester tous
les raccords avec de l’eau savonneuse. Si des bulles apparaissent, du gaz
fuit et le chalumeau doit être réparé ou remplacé. NE jAMAIS UTILISER UNE
FLAMME POUR DÉTECTER DES FUITES. Effectuer ce test dans un endroit
bien ventilé, exempt d’étincelles et de flammes nues.
UTILISATION DE L’ÉTUI
1. Placer la bouteille dans l’étui comme il est indiqué dans le diagramme
ci-dessous.
2. Fixer l’étui à la ceinture à l’aide de la boucle placée du côté intérieur de
l’étui. Les droitiers doivent fixer l’étui du côté droit et les gauchers du côté
gauche.
3. Insérer le bec du chalumeau dans le tube en métal qui se trouve sur le côté
de l’étui.
IMPORTANT
1. Placer la boucle du côté approprié de la ceinture permet de dégager
rapidement et naturellement la bouteille de son étui en cas d’urgence.
2. Lorsque la bouteille est dans l’étui, ÉVITER de se déplacer trop rapidement
ou de cogner la bouteille.
3. Lorsqu’un autre support qu’une ceinture est utilisé, ÉVITER que le tuyau ne
tire la bouteille.
UTILISATION DE L’ÉTUI
ALLUMAGE ET FONCTIONNEMENT
1. Enlever le chalumeau du tube de l’étui.
2. Ouvrir complètement le robinet du détendeur en tournant le bouton de
réglage dans le sens antihoraire jusqu’au bout. NE PAS forcer. Toujours
ouvrir complètement le robinet lors de l’allumage pour éviter d’endommager
le système d’allumage. Ne jAMAIS regarder dans le tube du brûleur ou le
pointer dans une direction non sécuritaire.
3. Pointer le chalumeau dans une direction sécuritaire et tirer le bouton
d’allumage. Répéter au besoin tout en réglant légèrement le robinet.
4. Lorsque le chalumeau est allumé, la longueur de la flamme peut être réglée.
5. Pour régler la flamme, tourner le bouton de réglage pour le placer au réglage
approprié. Lorsque du gaz propène est utilisé, tourner complètement le
bouton de réglage. NE PAS forcer. Lorsque du propane est utilisé, tourner
complètement le bouton de réglage, puis le fermer d’un demi (1/2) tour à un
(1) tour complet.
6. Après utilisation, s’assurer que le robinet du détendeur est fermé en tournant
complètement le bouton de réglage de la flamme dans le sens horaire. NE
PAS forcer.
7. Ne pas utiliser le chalumeau lorsque la bouteille de combustible est
inclinée à plus de 60º de la verticale, ce qui pourrait causer des flammes
intermittentes.
POUR ACTIVER LE VERROUILLAGE
1. Pour activer le verrouillage de la flamme, appuyer sur le bouton de
verrouillage alors que le bouton d'allumage est enfoncé. NE PAS forcer.
2. Alors que le bouton de verrouillage est enfoncé, relâcher le bouton
d’allumage.
POUR DÉSACTIVER LE VERROUILLAGE
1. Pour désactiver le verrouillage de la flamme, appuyer sur la gâchette du
bouton d’allumage jusqu’à ce qu’il soit désactivé.
AVERTISSEMENTS SUPPLÉMENTAIRES
1. S’assurer que le chalumeau est refroidi avant d’installer ou d’enlever la
bouteille ou des accessoires.
CHALUMEAU À GÂCHETTE
COMPOSANTS ET ASSEMBLAGE
2. Vérifier régulièrement tous les joints et les raccords et resserrer tous ceux
qui sont lâches. Avec le robinet ouvert et le chalumeau éteint, tester tous
les raccords avec de l’eau savonneuse. Si des bulles apparaissent, du gaz
fuit et le chalumeau doit être réparé ou remplacé. NE jAMAIS UTILISER UNE
FLAMME POUR DÉTECTER DES FUITES. Effectuer ce test dans un endroit
bien ventilé, exempt d’étincelles et de flammes nues.
3. Lorsque la température est très basse, la taille de la flamme est plus
petite. Pour produire une flamme plus grande, réchauffer la bouteille à la
température de la pièce avant de l’utiliser.
ENTREPOSAGE
ENLEVER LA BOUTEILLE DU CHALUMEAU LORSQU’IL N’EST PAS
UTILISÉ
1. Pour éteindre le chalumeau, FERMER complètement le robinet du détendeur
en tournant le bouton de réglage dans le sens horaire jusqu’au bout. NE PAS
forcer.
2. Appuyer sur la gâchette du bouton d’allumage pendant environ cinq (5)
secondes jusqu’à ce que le combustible soit purgé du tuyau.
3. Placer le brûleur sur une surface non combustible pour qu’il refroidisse.
4. Lorsque le chalumeau est refroidi, détacher le robinet du détendeur de la
bouteille et entreposer le chalumeau et la bouteille séparément et hors de
portée des enfants. Suivre également les mises en garde de l’étiquette de la
bouteille.
5. Ne pas exposer les bouteilles à des températures supérieures à 49 °C
(120 °F).
6. Entreposer les bouteilles dans des endroits bien ventilés.
ROBINET
D’OxYgÈNE
UTILISATION PAR UN DROITIER
TOURNER L'OxYgÈNE
DANS LE SENS
ANTIHORAIRE
TOURNER LE
COMBUSTIBLE DANS
LE SENS HORAIRE
ARRÊT
ARRÊT
ROBINET DE
COMBUSTIBLE
TUBE DU
BRÛLEUR
BOUTON
D’ALLUMAgE
CORPS DU
CHALUMEAU
BOUTON DE
RÉgLAgE
DÉTENDEUR
POUR RÉgLER
RACCORDER À
LA BOUTEILLE
EMBOUT
PERIGO
este maçarico é usado com um produto inflamável. a
inobservância destas instruções e advertências pode
provocar uma explosão ou incêndio que pode causar
danos materiais, lesões pessoais graves ou morte.
Leia e observe as instruções e advertências deste manual
e familiarize-se com o maçarico antes de acender e
usá-lo. Leia frequentemente as instruções e advertências
para estar sempre a par das mesmas. Não tente operar o
maçarico sem antes de ler estas instruções.
Os maçaricos devem ser usados somente com cilindros
portáteis de gás projetados especialmente para uso com
maçaricos.
aDVerTÊnCIas GeraIs
ADVERTÊNCIA
• Os materiais usados na fabricação deste equipamento podem conter latão
(que pode conter chumbo), um produto químico conhecido no Estado da
Califórnia por causar defeitos congênitos ou outros prejuízos à reprodução.
• Os produtos derivados do processo de combustão deste equipamento
contêm produtos químicos que, como jб й do conhecimento do Estado
da Califórnia, causam câncer, defeitos congênitos ou outros prejuízos à
reprodução.
1. Mantenha o maçarico longe do alcance de crianças e de pessoas que não
tenham lido as instruções de uso. Não aponte o maçarico em direção ao
rosto, outras pessoas ou objetos inflamáveis. Nunca use o maçarico para
acender cigarros.
2. Desconecte o cilindro quando não estiver em uso.
3. Nunca tente modificar a construção do maçarico e nunca use acessórios ou
combustíveis não aprovados.
4. Tenha a máxima cautela ao usar o maçarico ao ar livre durante dias
ensolarados ou de muito vento. Com sol forte fica impossível enxergar
a chama do maçarico. O vento pode soprar o calor do maçarico na sua
direção, ou para outras áreas que não devem ser aquecidas. Ventos
também podem fazer com que centelhas sejam sopradas para outras áreas
onde haja material combustível.
5. Cuide do maçarico como faria com uma ferramenta ou instrumento delicado.
Não deixe cair, não jogue, nem pratique excessos com o maçarico.
6. Não use o maçarico caso esteja vazando, danificado ou funcionando
incorretamente.
7. Durante as atividades de solda, use sempre óculos com uma viseira ANSI
Z87.1 2979 No. 4 ou lente No. 5.
8. Nunca use o maçarico para retirar tinta.
9. O aquecimento de uma superfície pode fazer com que o calor seja
conduzido para as superfícies vizinhas, que podem ser combustíveis
ou sofrer pressurização quando aquecidas. Verifique sempre para que
nenhuma peça ou material seja aquecido inadvertidamente.
10. Trabalhe somente em áreas bem ventiladas. Evite os vapores de
metais fundentes, pinturas à base de chumbo e todas as operações de
aquecimento de metal. Tenha extremo cuidado para evitar os vapores
produzidos durante a cadmiação e galvanização de metais. Remova esses
revestimentos da área a ser aquecida usando lima ou lixa antes de aquecer.
11. Evite o contato do fundente com a pele ou os olhos.
12. Use sempre óculos e luvas de proteção e as ferramentas próprias para o
trabalho com calor.
13. Fique atento porque o bico do maçarico pode esquentar muito durante o
uso. Seja precavido e proteja a si e às outras pessoas contra queimaduras.
14. Nunca use o maçarico em materiais combustíveis ou próximo a eles. Fique
especialmente atento quando estiver próximo a veículos motorizados ou
quaisquer produtos com queima de gasolina, bem como de tubulação/
mangueiras e tanques de combustível que possam estar ocultos.
15. Quando conectado a um cilindro de combustível, verifique sempre se
o maçarico está sobre uma superfície nivelada, para reduzir o risco de
tombamento acidental. Depois de usar o maçarico, não o deixe apontado
para uma direção que possa provocar a ignição dos objetos que estiverem
perto.
16. Quando aceso, nunca deixe o maçarico sem supervisão.
17. Nunca tente consertar ou aquecer um tanque de gasolina, um tambor
com produto químico, uma lata de aerossol ou um recipiente de gás
comprimido que tenha contido um líquido inflamável, gás ou outro produto
químico. O aquecimento desse tipo de recipiente é extremamente perigoso,
principalmente quando estiverem “vazios”.
18. Cuidado, ao descongelar tubos, para não superaquecer os materiais em
volta. Use um protetor contra calor.
19. Tenha sempre um extintor de incêndio e um balde de água perto do
maçarico e da área de trabalho.
20. Este maçarico consome oxigênio e deve ser usado somente em áreas bem
ventiladas. Não use o maçarico em espaços confinados.
21. Nunca tente acender o maçarico com um ajuste que produza uma chama
com menos de 6,3 mm (1/4") de comprimento. Uma chama muito
curta dificulta o acendimento, produz calor ineficiente e pode danificar o
mecanismo de ignição.
PERIGO
EXTREMAMENTE INFLAMÁVEL. CONTEÚDO SOB PRESSÃO.
Mantenha os cilindros de combustível afastados do calor ou chamas.
• O reabastecimento do cilindro é ilegal e perigoso. Quando estiver vazio,
adquira um novo cilindro do seu fornecedor.
• A lei federal proíbe o transporte de cilindros reabastecidos. A penalidade
pode incluir multa de até US$ 500.000 e cinco anos de prisão (Título 49,
seção 5124 do Código dos Estados Unidos).
• Mantenha os cilindros de propano fora do alcance de crianças.
• Evite a exposição prolongada à luz do sol.
• NÃO armazene próximo a fontes de calor ou em uma dependência usada
como moradia.
• Desconecte o maçarico do cilindro, SEMPRE que não estiver em uso.
• NÃO inale o gás, vapores ou borrifos. Quando inalado, remova a pessoa
afetada para uma área ao ar fresco.
• Evite o contato com os olhos ou a pele. No caso de contato com os olhos,
enxágue imediatamente com bastante água e consulte seu médico. No
caso de contato com a pele, lave com bastante água.
• Quando o cilindro estiver vazio, descarte-o em um local seguro. NÃO jogue
o cilindro no fogo. NÃO fure nem incinere cilindros.
MONTAGEM
1. Verifique se a válvula reguladora está DESLIgADA girando o botão regulador
de chama no sentido horário até ele parar. Basta uma parada ligeira. NÃO
force.
2. Segure a válvula reguladora e atarraxe o cilindro de gás no regulador
girando o cilindro de gás no sentido horário, dando um aperto manual. NÃO
force.
3. Verifique regularmente todas as juntas e os acoplamentos para garantir que
nenhuma conexão esteja solta. Com a válvula fechada, sem acender, teste
todas as conexões com uma solução de água e sabão. O surgimento de
bolhas é uma indicação de vazamento e o maçarico deve ser consertado ou
substituído. NUNCA USE CHAMAS PARA CHECAR VAZAMENTOS. Faça este
teste em uma área bem ventilada, sem centelhas e onde não haja chamas
abertas.
USO DO CINTO SUPORTE
1. Monte o cilindro no cinto suporte conforme indicado no diagrama abaixo.
2. Prenda o suporte no cinto pelo clip preso na parte de trás do suporte. As
pessoas destras devem prendê-lo no lado direito. As pessoas canhotas
devem prendê-lo no lado esquerdo.
3. Insira o bico do maçarico no tubo de metal no lado do suporte.
IMPORTANTE
1. Prender o suporte no lado certo da cintura permite o acesso rápido e natural
ao cilindro em caso de emergência.
2. Enquanto o cilindro estiver no suporte, NÃO faça movimentos bruscos nem
bata no cilindro.
3. Quando usar o suporte fora do cinto, NÃO deixe que o cilindro seja puxado
ao “esticar” a mangueira.
COMO USAR O CINTO SUPORTE
ACENDIMENTO E OPERAÇÃO
1. Remova o maçarico do tubo do suporte.
2. Abra de todo a válvula reguladora, girando o botão regulador no sentido anti-
horário até parar. NÃO force. Sempre abra totalmente a válvula ao acender
para evitar danos ao sistema de ignição. NUNCA aproxime os olhos do tubo
do queimador nem aponte o tubo para uma direção perigosa.
3. Aponte o maçarico para uma direção segura e puxe o botão de ignição. Se
necessário, repita esta etapa ajustando levemente a válvula.
4. Depois que o maçarico estiver aceso, a chama pode ser ajustada.
5. Para ajustar a chama, gire o botão de controle até a posição desejada.
Quando usar gás de propileno, gire o botão de controle até a posição
“ligado”. NÃO force. Quando usar propano, gire o botão de controle até a
posição “ligado” completa e volte cerca de 1/2 a 1 giro completo.
6. Após o uso, para verificar se a válvula reguladora está fechada, gire o botão
de controle no sentido horário até parar. NÃO force.
7. Não use o maçarico com o cilindro de combustível inclinado em ângulo
superior a 60° da vertical, pois ele poderá flamejar.
PARA ACIONAR A TRAVA
1. Para acionar o recurso de travamento da chama, com o botão de ignição
pressionado, aperte o botão de trava. NÃO force.
2. Com o botão de trava pressionado, solte o botão de ignição.
PARA DESATIVAR A TRAVA
1. Para liberar a trava da chama, puxe o gatilho do botão de ignição até soltar a
trava.
ADVERTÊNCIAS ADICIONAIS
1. Verifique se o maçarico esfriou antes de instalar ou remover o cilindro e
acessórios.
MAÇARICO COM GATILHO DE IGNIÇÃO
COMPONENTES E MONTAGEM
2. Verifique regularmente todas as juntas e os acoplamentos para garantir que
nenhuma conexão esteja solta. Com a válvula aberta, sem acender, teste
todas as conexões com uma solução de água e sabão. O surgimento de
bolhas é uma indicação de vazamento e o maçarico deve ser consertado ou
substituído. NUNCA USE CHAMAS PARA CHECAR VAZAMENTOS. Faça este
teste em uma área bem ventilada, sem centelhas e onde não haja chamas
abertas.
3. O tamanho da chama é menor em climas frios. Para produzir uma chama
maior, preaqueça o cilindro à temperatura ambiente antes de usá-lo.
ARMAZENAMENTO
REMOVA O CILINDRO DO MAÇARICO QUANDO NÃO ESTIVER EM USO
1. Coloque a válvula reguladora na posição FECHADA girando de todo o botão
regulador no sentido horário até parar. NÃO force.
2. Como o gás fica retido na mangueira, aperte o gatilho do botão de ignição
durante cerca de 5 (cinco) segundos até sair todo o gás da mangueira.
3. Deixe o queimador em uma superfície não combustível até ele esfriar.
4. Quando o maçarico esfriar, desconecte a válvula reguladora do cilindro e
guarde o maçarico e o cilindro separadamente, fora do alcance de crianças.
Observe também os avisos no rótulo do cilindro.
5. Não exponha os cilindros a temperaturas acima de 49 °C (120 °F).
6. Armazene os cilindros em áreas bem ventiladas.
VÁLVULA DE
OxIgÊNIO
USO NO LADO DIREITO gIRAR OxIgÊNIO –
SENTIDO ANTI-HORÁRIO
gIRAR COMBUSTÍVEL –
SENTIDO HORÁRIO
DESLIgADA
DESLIgADA
VÁLVULA DE
COMBUSTÍVEL
TUBO DE
IgNIÇÃO
BOTÃO DE
IgNIÇÃO
CORPO DO
MAÇARICO
BOTÃO DE
CONTROLE
REgULADOR
PARA
AjUSTAR
CONECTAR NO
CILINDRO
BICO
30 29 31 32 33 34 35 36 37 37 39 40
43 44 45 46 47 48 49 50 51 52 53 54
41 42
55 56
