WEB GUY LAYOUTS*

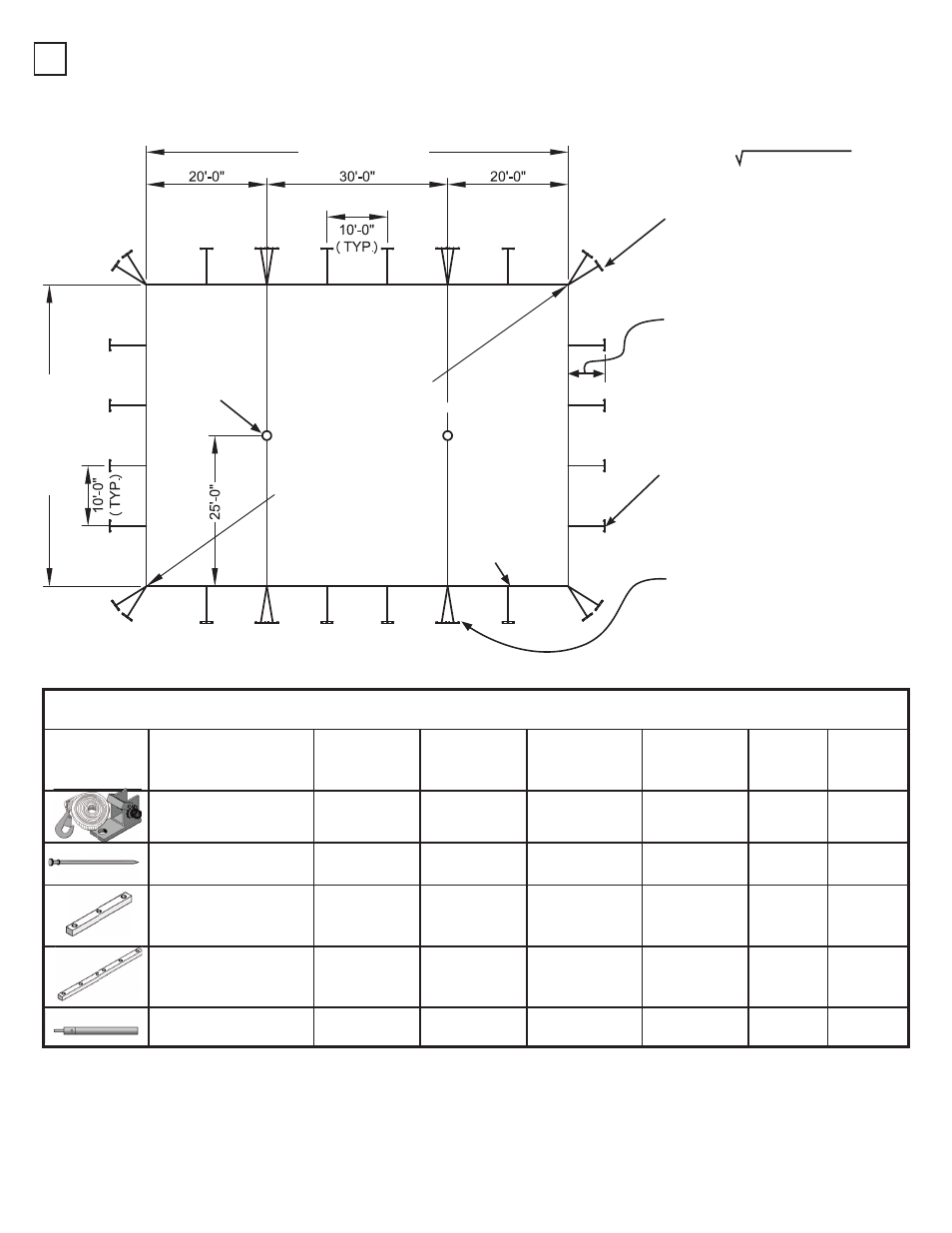

Single Center Pole Tent - Sample Layout
MARK LOCATION OF STAKES, SIDE POLES & CENTER POLES
** To find diagonal measurement:
diagonal = width² + length²
CENTER
POLE
(TYP)
LOOP SIDE
END
SECTION
SIDE POLE
(TYP)
MIDDLE
SECTION
HOLE SIDE
END
SECTION
LAYOUT SHOWS 20’ ENDS AND 30’ MID.
30’ ENDS AND 20’ MIDS USE IDENTICAL
SPACING AND STAKING. SEE TABLE
BELOW.
REQUIRED DISTANCE BETWEEN
SIDE POLES AND STAKE LINES:
7’ POLE STAKE OUT 5’-3”
8’ POLE STAKE OUT 6’-0”
10’ POLE STAKE OUT 7’-6”
Staking Table For Single Pole
Illustration
Item No.
Description
Qty. for
50’ x 40’
(2) 20’ Ends
Qty. for
50’ x 48’9’
(2) Rnd. Ends
Qty. for
50’ x 60’
(2) 30’ Ends
Qty. for
20’ Mid
Qty. for
30’ Mid
23000
Century Guy
w/ Winch
24
20
28
6
8
37020A
3704242 (over 25)
42” Double
Hd. Stake
72*
60*
84*
18*
24*
33000
2’-0” Stake
Bar w/ (3)
Holes
20
16
24
2
4
33100
4’-0” Stake
Bar w/ (6)
Holes
2
2
2
2
2
23100
Winch Tool
2
2
2
0
0
*
IMPORTANT NOTE: REFER TO CAUTION STATEMENT #2 FOR IMPORTANT WARNING ABOUT NUMBER OF
STAKES SUPPLIED. (SEE BACK PAGE OF THIS MANUAL)
THE INSTALLER MUST USE THE LOCAL SOIL CONDITIONS TO CALCULATE THE ACTUAL
NUMBER OF STAKES REQUIRED AND IS RESPONSIBLE FOR THE STAKING PATTERN AND
CONFIGURATION.
ANCHOR PROVIDES ANCHORING PACKAGES FOR COMMON SOIL CLASSIFICATIONS;
CONTACT YOUR TENT SALES REPRESENTATIVE FOR MORE INFORMATION.
** 86’-0 1/4”
USE DIAGONAL DIMENSION
TO SQUARE LAYOUT
50’-0” TENT LINE
70’-0’ TENT LINE
(2) WEB GUYS WITH
4’ STAKE BAR AND (6) 42”
DBL. HEAD STAKE (TYP. AS
SHOWN)
WEB GUY WITH 2’ STAKE
BAR AND (3) 42” STAKES (TYP.
AS SHOWN)
SEE STAKING GUIDELINES
ON PAGE 7.
(2) WEB GUYS WITH (2)
2’ STAKE BARS AND (6) 42”
STAKES (TYP. AS SHOWN)
