Allen&Heath GL4000 SERVICE MANUAL User Manual
Page 32

Allen & Heath
AP2794 issue 3
8

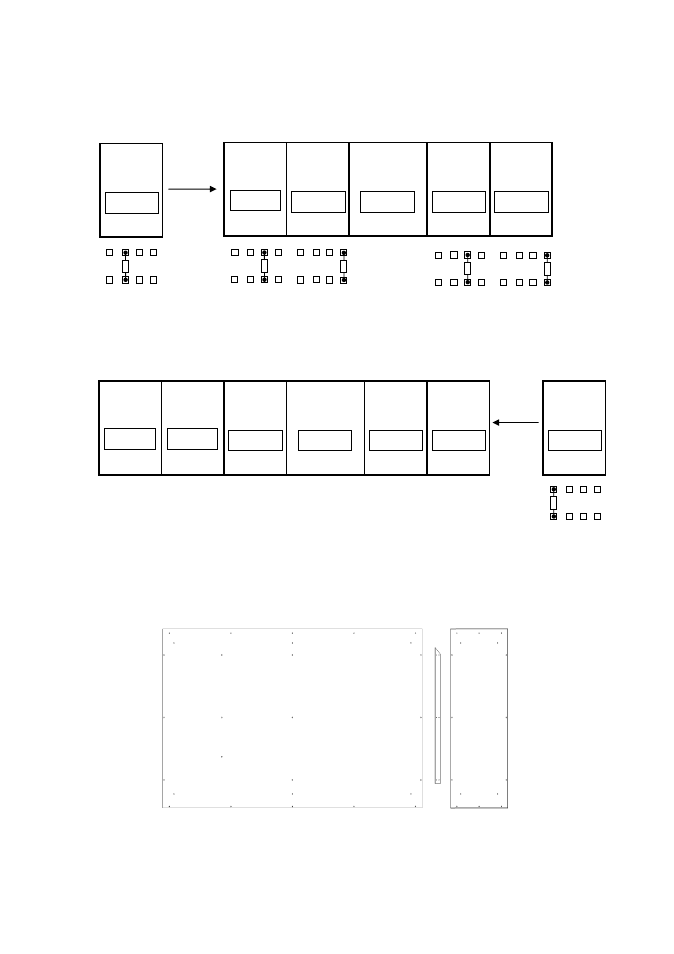

GL4000-832 + Expander
Note: remove existing assignment links on all connector circuit boards before re-assignment.
GL4000-840 + Expander
Attaching the base panels
15. Attach the base panel joining bracket
‘M’
to the console base using screws
‘E’
. Refit the base panels onto
the expanded console using screws
‘E’
.
Console with integral meterbridge.
Fit the meterbridge side plate
‘R’
using the screws from the original side trim.
1 - 8
9 - 16
Master
25 - 32
17 - 24
Expander
3R 4R 5R
6R 1L 2L 3L
3R 4R 5R
6R 1L 2L 3L
3R 4R 5R
6R 1L 2L 3L
3R 4R 5R
6R 1L 2L 3L
3R 4R 5R
6R 1L 2L 3L
3R 4R 5R
6R 1L 2L 3L
9 - 16
17 - 24
Master
33 - 40
25 - 32
Expander
1 - 8
