Expander positioning – Allen&Heath GL4000 SERVICE MANUAL User Manual
Page 26

Allen & Heath
AP2794 issue 3
2
EXPANDER POSITIONING

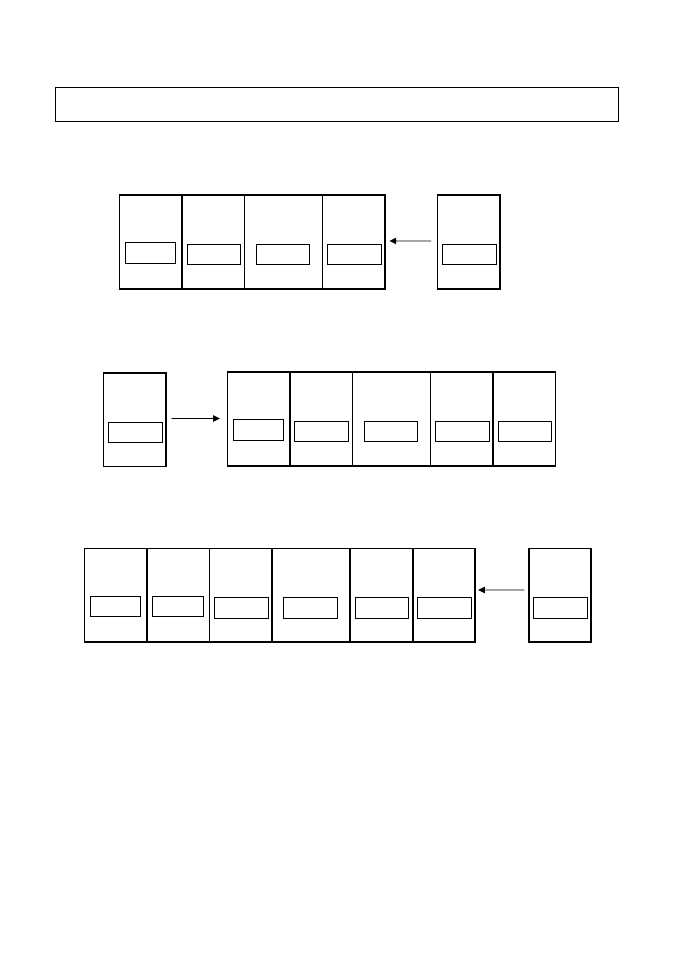

2. The Expander unit must be fitted in the position shown in the diagrams below.
GL4000-824 + Expander
GL4000-832 + Expander
GL4000-840 + Expander
TOOLS REQUIRED:
The following tools are required to fit the expander module.
1x
2.5mm Hex key
1x
4mm Hex key
1x
1-point Pozi screwdriver
1x
flat point screwdriver
1x
long nose pliers
1x
5.5mm AF spanner
1x wire
cutters
1x
small tipped soldering iron and solder
1 - 8
9 - 16
Master
Expander
17 - 24
1 - 8
9 - 16
Master
25 - 32
17 - 24
Expander
9 - 16
17 - 24
Master
33 - 40
25 - 32
Expander
1 - 8
