Comandi e indicatori

500315-005

TL38 - Manuale dell'operatore

Pagina 5

C

OMANDI

E

INDICATORI

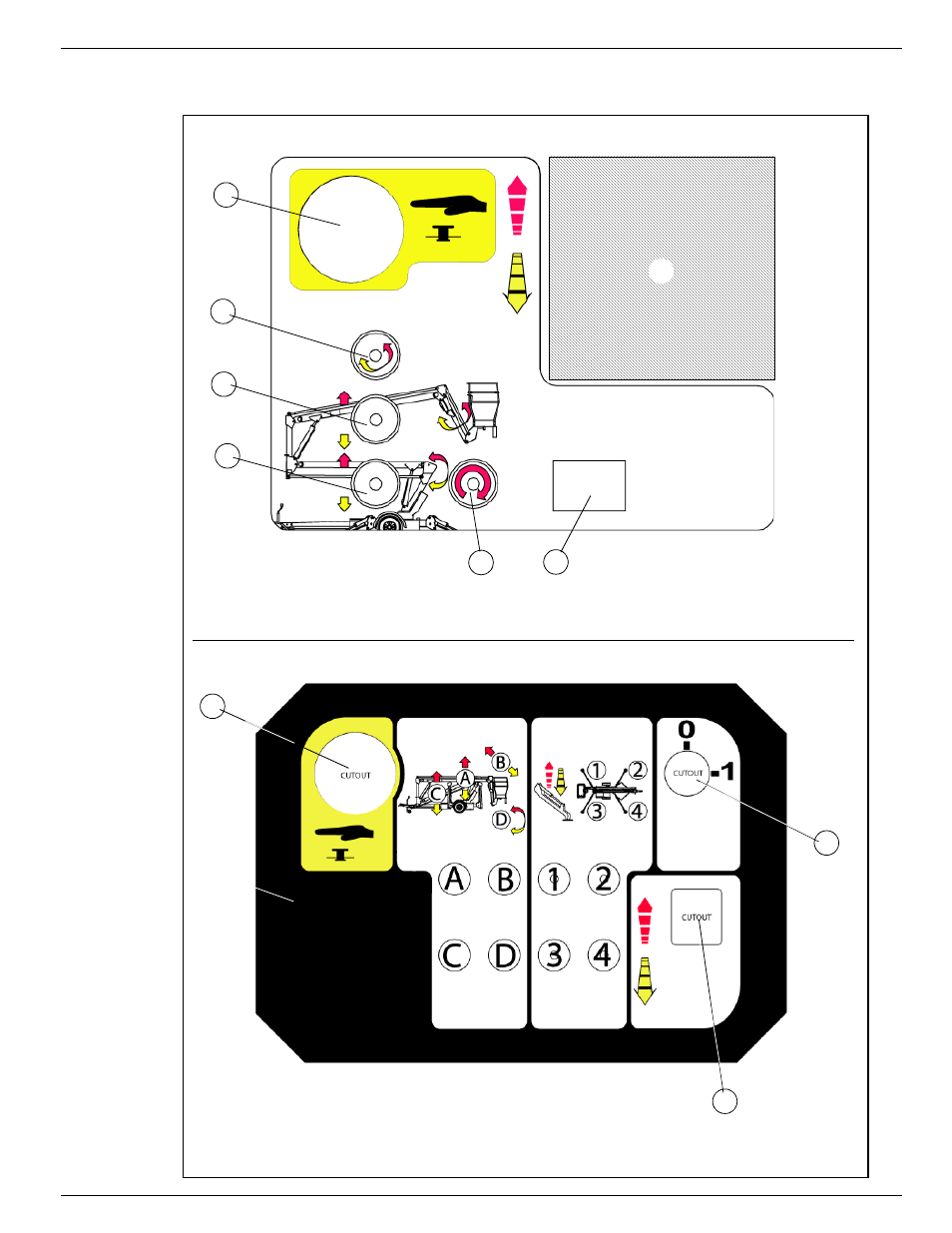

Figura 2:

Comandi e indicatori

Comandi della piattaforma

Comandi telaio

1

2

3

4

5

6

7

{

1

2

3

4

5

1.Arresto di emergenza

2.Braccio telescopico

3.Braccio di sollevamento

superiore

4.Braccio di sollevamento

inferiore

5.Rotazione

6.Display

7.Joystick

1.Arresto di emergenza

2.Comandi macchina

3.Comandi stabilizzatore

4.Interruttore a bilico

analogico

5.Interruttore a chiave

{
