Controles e indicadores

500315-005

Manual del operario del TL38

Página5

C

ONTROLES

E

INDICADORES

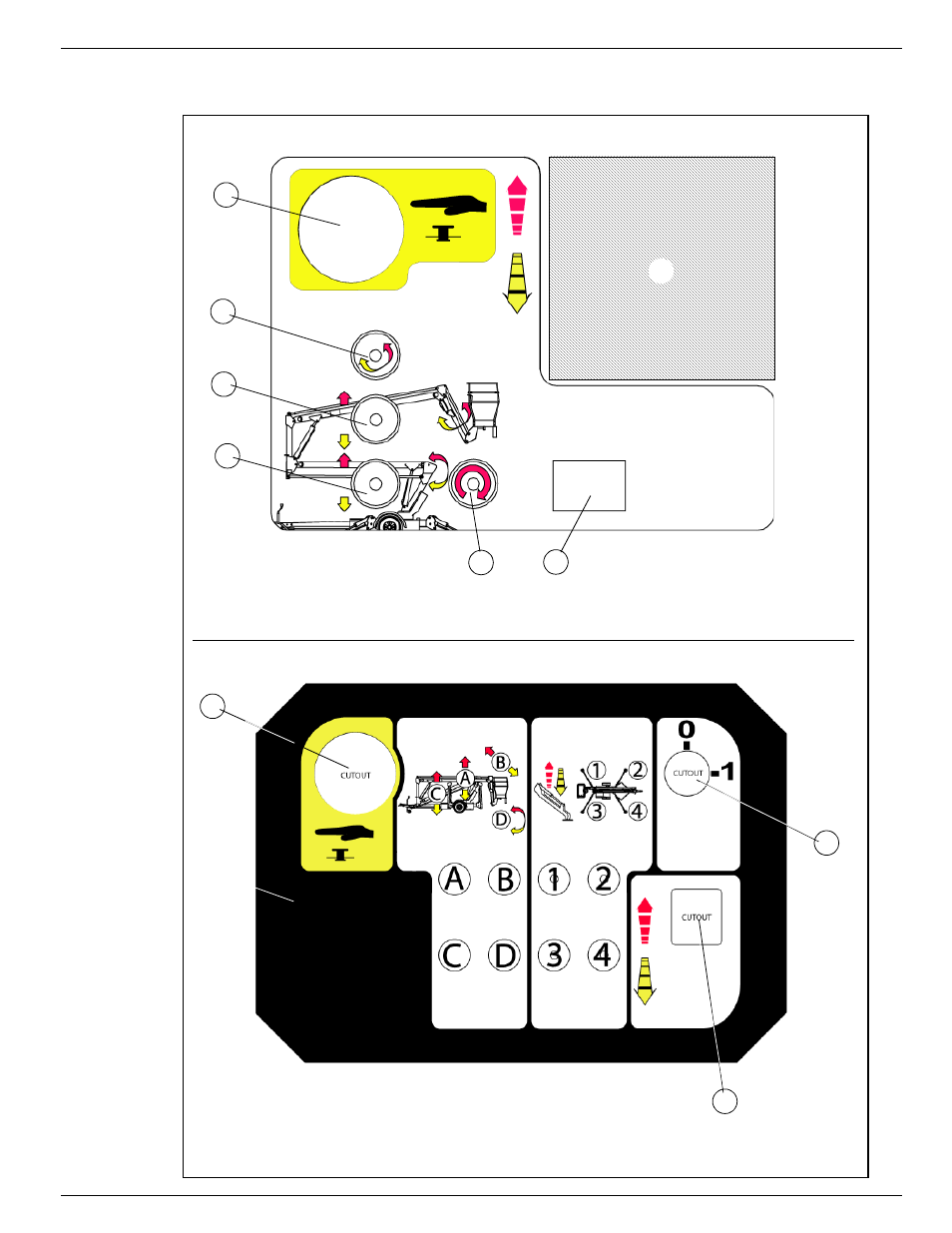

Figure 2:

Controles e indicadores

Controles de la plataforma

Controles del chasis

1

2

3

4

5

6

7

{

1

2

3

4

5

1.Parada de emergencia

2 Telescopio

3 Pluma superior

4.Pluma inferior

5.Rotación

6.Pantalla

7.Palanca de mando

1.Parada de emergencia

2.Controles de la máquina

3.Controles de los estabilizadores

4.Balancín analógico

5.Interruptor con llave

{
