Page 8 TL38 – Manuel de l’utilisateur
500315-005 Utilisation
A B A I S S E M E N T D E L A P L A T E - F O R M E
1. Vérifier que les stabilisateurs sont déployés et que la machine est de niveau.
2. Sélectionner la fonction de levage de flèche supérieure ou inférieure (le bouton s'allume pour confirmer
la sélection).
3. Tout en engageant le commutateur de verrouillage, pousser la poignée de commande vers l'arrière.
4. Si la machine n'est pas de niveau, l'alarme d'inclinaison retentit et la machine ne descend pas.
R O T A T I O N D E L A P L A T E - F O R M E
1. Vérifier que les stabilisateurs sont déployés et que la machine est de niveau.
2. Sélectionner le bouton de fonction de rotation (le bouton s'allume pour confirmer la sélection).
3. Tout en engageant le commutateur de verrouillage, déplacer la poignée de commande vers l'avant
ou l'arrière pour obtenir une rotation dans le sens des aiguilles d'une montre ou dans le sens inverse.
4. Si la machine n'est pas de niveau, l'alarme d'inclinaison retentit et la plate-forme ne tourne pas.
U T I L I S A T I O N D E L A F L È C H E T É L E S C O P I Q U E
1. Vérifier que les stabilisateurs sont déployés et que la machine est de niveau.
2. Sélectionner le bouton de fonction de flèche télescopique (le bouton s'allume pour confirmer la
sélection).
3. Tout en engageant le commutateur de verrouillage, déplacer la poignée de commande vers l'avant
ou l'arrière pour allonger ou raccourcir la flèche.
4. Si la machine n'est pas de niveau, l'alarme d'inclinaison retentit et la flèche télescopique ne fonctionne pas.
A B A I S S E M E N T D ' U R G E N C E

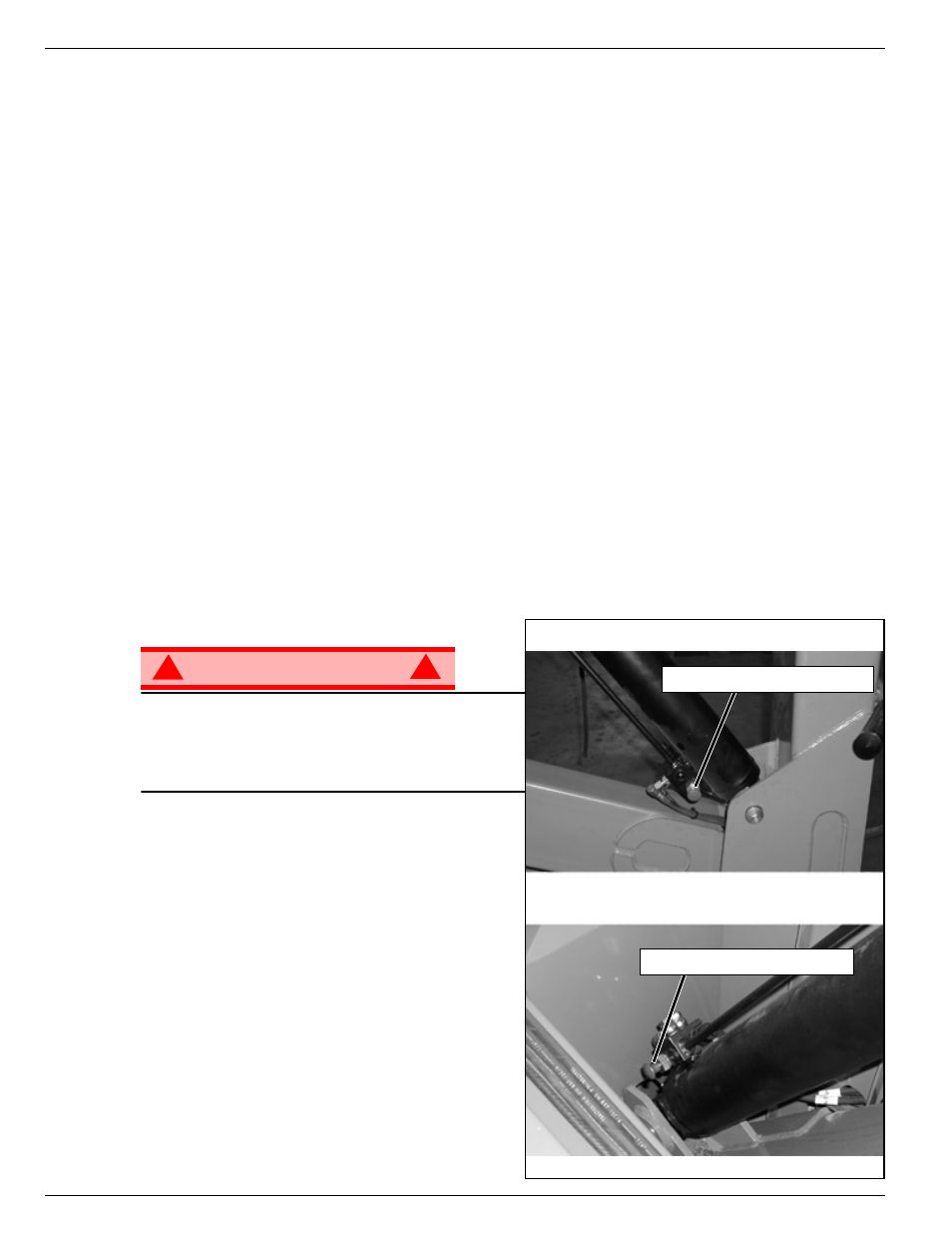

Figure 3 : Soupape d'abaissement d'urgence
A V E R T I S S E M E N T ! !
Si la plate-forme ne s'abaisse pas, NE JAMAIS
redescendre de l'appareil de levage.
Se tenir à l'écart de l'ensemble de levage tout en
actionnant le bouton de la soupape d'abaissement
d'urgence.
TL38
La soupape d'abaissement d'urgence du modèle
TL38 est située sur le distributeur de chaque vérin
de levage.
1. Ouvrir la soupape d'abaissement d'urgence
en poussant le bouton et en le maintenant dans
cette position.
2. Pour la fermer, relâcher le bouton. La plate-forme
ne monte pas si la soupape d'abaissement
d'urgence est ouverte.
Bouton d'abaissement d'urgence
Bouton d'abaissement d'urgence
Flèche inférieure
Flèche supérieure
