P-11
ENGLISH
FRANÇAIS
ESP
AÑOL
POR
TUGUÊS

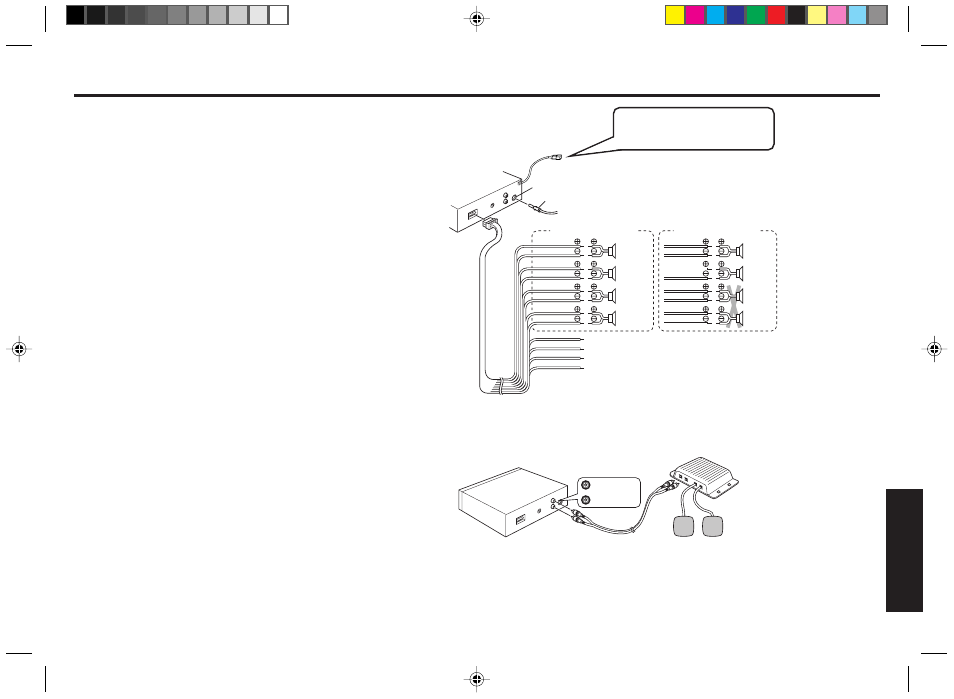

Sistema de 4 altifalantes Sistema de 2 altifalantes
No caso de um sistema de 2
altifalantes, isole as extremidades
dos terminais que não são ligados
para evitar curtocircuito.
TOMADA DA ANTENA
FICHA DA ANTENA
(Branco)
(Branco/Preto)
(Verde)
(Verde/Preto)
(Violeta)
(Violeta/Preto)
(Cinzento)
(Cinzento/Preto)
(Branco)
(Branco/Preto)
(Verde)
(Verde/Preto)
(Violeta)
(Violeta/Preto)
(Cinzento)
(Cinzento/Preto)
Altifalante
Esquerdo
Dianteiro
Altifalante
Direito
Dianteiro
Altifalante
Esquerdo
Traseiro
Altifalante
Direito
Traseiro
Altifalante
Esquerdo
Altifalante
Direito
Não
Ligar
Não
Ligar
Fornecimento de Potência Constante de +12V (Amarelo)
Acessório/Liado de +12V (Vermelho)
Fio Terra (Preto)
Ligar Potência da Antena/Amplificador (Azul)
Para ligação ao permutador de
CDs opcional ou ao cabo AUX-IN
#7 607 897 093
Tomadas de saída de linha RCA
Branco (Esquerda)
Vermelho (Direita)
Amplificador Externo
Altifalante Traseiro
Aviso
• Para evitar curtos- circuitos, retire a chave da ignição e des-
ligue o terminal (-) da bateria.
• Esta unidade foi concebida para funcionar ligada à terra com
12 Vcc. Não a deve utilizar com corrente de 24 V ou outros
tipos de baterias de carro.
Procedimento de ligação
Cuidado
• NÃO ligue nenhuns fios de altifalante ao corpo metálico ou
ao chassis do veículo.
• NÃO ligue os fios comuns de altifalante (-) uns aos outros.
• Ligue cada fio de altifalante directamente a cada terminal
do altifalante.
• Todos os fios comuns de altifalante (-) devem ficar flutuan-
tes, isto é, sem ligações comuns ou ligação à terra do veí-
culo.
• Ligue cada par de fios de altifalante apenas a um altifalante
(ou a uma coluna) com impedância de pelo menos 4 ohms
bem como uma capacidade de debitar um potência de 50
Watts.
• Não ligue fios de altifalante a nenhumas entradas de am-
plificadores externos, porque isso poderá causar danos ao
amplificador interno desta unidade.
1
Certifique-se de que retirou a chave de ignição do
carro.
2
Desligue o terminal negativo (-) da bateria do carro.
3
Ligue os cabos pela seguinte ordem: Fio Terra (Pre-
to), Fornecimento de Potência Constante de +12V
(amarelo), Acessório/Ligado de +12V (vermelho) e
Ligar Potência da Antena/Amplificador (azul), e iso-
le-os de maneira a não estarem em contacto uns com
os outros.
4
Ligue os fios dos altifalantes ao sistema de cabos.
5
Ligue o terminal da antena do carro à tomada da an-
tena da unidade.
6 Ligue o conector do sistema de cabos à unidade.
7 Volte a ligar o terminal negativo (-) da bateria do car-
ro.
8 Ligue o motor do carro.
9
Certifique-se de que a unidade funciona correctamente.
Ligações
Procedimento de Ligação
Ligações de Saída de Linha/Pré-amplificador
• Visto que esta unidade tem Saídas de Linha de Nível, pode utilizar um amplificador para aumentar a potência do sistema
estéreo do seu veículo.
Tomadas de Saída de Linha RCA (Para Altifalantes Traseiros)
• Ligue o cabo de ligação (não fornecido) a partir das tomadas de saída de linha RCA Branco (canal esquerdo traseiro) e
Vermelho (canal direito traseiro) da unidade para os terminais de entrada do amplificador externo.
