IDEX Health & Science BVP Standard - Manual (Page 9)

9
ISMATEC SA/BVP Standard/12.03.07/CB/GP

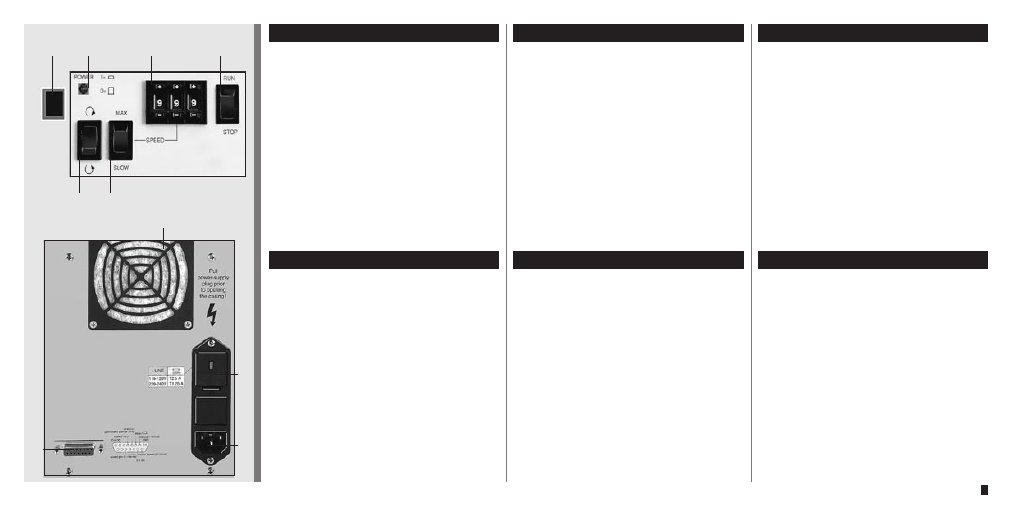

Operating panel
1 Mains switch
2 Control light
3 Speed selector
999 = 240 rpm (max. speed)
adjustable in 0.1% steps
4 RUN/STOP
5 Rotation direction
6 MAX/SLOW key for drive speed
(ideal for fast filling or emptying the
system)
Rear panel
7 Ventilator
8 Fuse-holder with voltage
selector 115 / 230 V
9 Mains socket
10 Analog interface
■
RUN / STOP (TTL)
■
Rotation direction (TTL)
■
Speed control
0–5 V and 0–10 V, or
0–20 mA and 4–20 mA
■
Speed output 0–10 V
DC
or 0–12 kHz
Bedienungspanel
1 Netzschalter
2 Kontroll-Lampe
3 Drehzahlwähler
999 = 240 min –1 (max. Drehzahl)
einstellbar in 0.1% Schritten
4 Start/Stopp
5 Drehrichtung
6 MAX/SLOW-Taste für Drehzahl
(ideal zum Füllen oder Entleeren
der Schläuche)
Geräterückwand
7 Lüfter
8 Sicherungshalter mit
Spannungswähler 115 / 230 V
9 Netzbuchse
10 Analogschnittstelle
■
RUN / STOP (TTL)
■
Drehrichtung (TTL)
■
Drehzahlsteuerung
0–5 V oder 0–10 V, bzw.
0–20 mA oder 4–20 mA
■
Drehzahlausgang 0–10 V
DC
oder 0–12 kHz
1 3 4 2
6 5
9
8
10
7
Tableau de commande
1 Commutateur principal
2 Lampe de contrôle
3 Sélecteur de vitesse
999 = 240 t/min. (tours max.)
réglable en pas de 0.1 %
4 Marche/Arrêt
5 Sens de rotation
6 Touche MAX/SLOW pour
le nombre de tours
(pour un remplissage et une
vidange rapides du système)
Tableau arrière
7 Ventilateur
8 Porte-fusibles avec sélecteur
de tension 115 / 230 V
9 Prise d’alimentation
10 Interface analogique
■
RUN / STOP (TTL)
■
Sens de rotation (TTL)
■
Réglage du nombre de tours
0–5 V ou 0–10 V, resp.
0–20 mA ou 4–20mA
■
Nombre de tours en sortie
0–10 V
DC
ou 0–12 kHz
