SPLIT-SHAFT PTO GEARBOX

13

INSTALLATION MANUAL

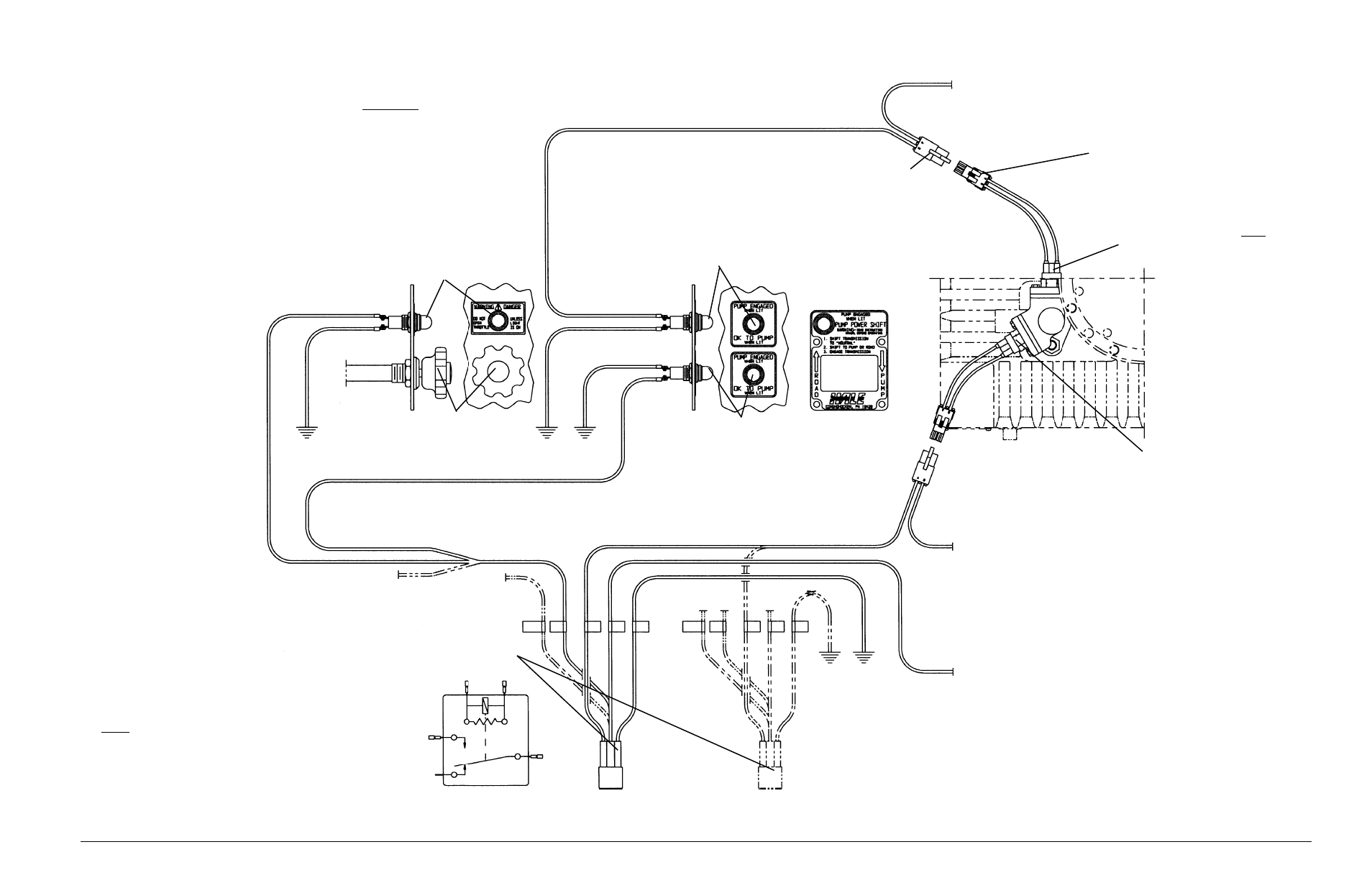

Figure 6. Typical Gearbox Shift Indicator Switch Wiring Diagram

TYPICAL RGA OR MGA

GEARBOX

(FOR REFERENCE ONLY)

MATING CONNECTOR

(PROVIDED BY INSTALLER)

PACKARD WEATHERPACK
TERMINAL NO: ..................... 12010085
CONNECTOR NO: ................. 12010973
SEAL NO: .............................. 12015359

“PUMP ENGAGED” INDICATOR LIGHT

(MOUNTED IN DRIVING COMPARTMENT)

“OK TO PUMP” INDICATOR LIGHT

(MOUNTED IN DRIVING COMPARTMENT)

“DO NOT OPEN THROTTLE” INDICATOR LIGHT

(MOUNTED ON PUMP OPERATOR’S PANEL)

SHIFT INDICATOR SWITCH TO BE USED FOR

“PUMP ENGAGED” INDICATOR LIGHT ONLY

SWITCH CONNECTOR

(ATTACHED TO SWITCH ASSEMBLY)

INSTALLER MAY REMOVE THIS CONNECTOR AND

REPLACE WITH AN APPROPRIATE SEALED

CONNECTOR

POWER CONNECTION FOR “PUMP ENGAGED”

INDICATOR LIGHT (+12 VDC)

IMPORTANT: ALL INSTALLER SUPPLIED
WIRE SHALL BE MINIMUM 14 AWG TYPE

SXL OR GXL (SAE J1128)

THROTTLE CONTROL

(ON PUMP OPERATOR’S PANEL)

TO CHASSIS

GROUND

TO CHASSIS

GROUND

POWER CONNECTION FOR RELAY COIL ACTUATION (+12 VDC)

POWER WILL NOT BE AVAILABLE UNTIL TRANSMISSION IS IN

NEUTRAL AND PARKING BRAKE IS SET. REFER TO NFPA 1900

SERIES FOR SPECIFIC GUIDANCE

POWER CONNECTION FOR RELAY CONTROLLED

INDICATOR LIGHTS AND INTERLOCKS (+12 VDC)

SECOND SHIFT INDICATOR SWITCH. USED TO CONTROL RELAYS

FOR COMPLETION OF ADDITIONAL REQUIRED SHIFT INDICATOR

LIGHT CIRCUITS

(MAXIMUM LOAD LIMIT IS 4 AMPS AT 12 VDC)

87A

87A

87

87

86

30

86

85

30

85

87A

87

86

30

85

TO CHASSIS

GROUND

TYPICAL INSTALLER SUPPLIED INDICATOR LIGHT AND INTERLOCK RELAYS.

(A SINGLE POTTER-BRUMFIELD VF4-1511 or MULTIPLE POTTER-BRUMFIELD

VF4-1511-SO1 SUPPRESSED COIL RELAYS ARE RECOMMENDED)

TYPICAL CONTROL

RELAY WIRING DIAGRAM

NOTE: TERMINAL 87A IS A NORMALLY CLOSED TERMINAL AND HAS

POWER AVAILABLE WHEN THE RELAY COIL IS DEENERGIZED.
THIS TERMINAL MAY BE USED FOR A SUPPLEMENTAL “ROAD
POSITION” INDICATOR LIGHT IN THE DRIVER COMPARTMENT.
IF TERMINAL IS NOT USED IT MUST BE PROPERLY INSULATED

INTERLOCK CONNECTION

“PUMP ENGAGED” INDICATOR

LIGHT ON OPTIONAL POWER

SHIFT PANEL

(MOUNTED IN DRIVING

COMPARTMENT)
