Fire Monitoring System Fire Monitoring System einrichten | de 7
Bosch Security Systems Installationsanleitung F.01U.032.785 | A3 | 2007.05
Anschaltung
Sie können FMS mit folgenden Zentralen verwenden:
– FPA-5000 (Anschluss über OVS an das IOS 0020 A
oder FPE-5000-UGM)
– UEZ 2000 LSN (Anschluss über OVS an das SM 20)
– BZ 500 LSN (Anschluss über OVS an das SM 20)

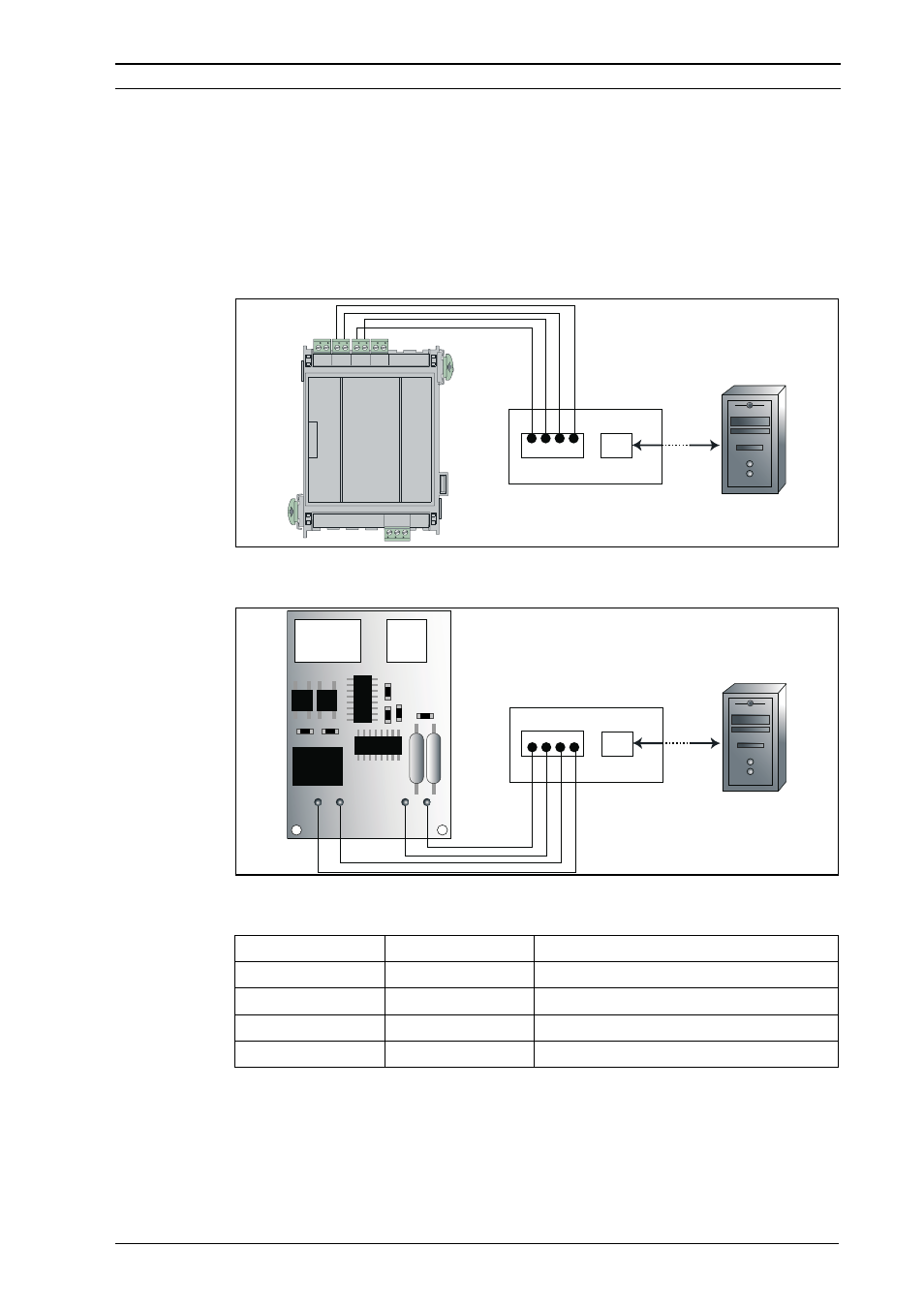

Bild 2.1 Anschluss an die Zentrale FPA-5000
Bild 2.2 Anschluss an die Zentralen FPA-5000, UEZ 2000 und BZ 500
OPTO (OVS) IOS 0020 A SM 20 / FPE-5000-UGM
5 RX- SDI-
9 RX+ SDI+
1 TX+ SDO-
6 TX- SDO+
- +
RX
- +
TX
IOS 0020 A
- +
AUX
IN
OUT S1
RXD TXD GND
FSM-2000
OVS
5 9 1 6
OPTO V 24
FSM-2000
OVS
5 9 1 6
OPTO V 24
SM20
SDO+ SDO- SDI+ SDI-
