Fire Monitoring System FMS instellen | nl 31
Bosch Security Systems Installatiehandleiding F.01U.032.785 | A3 | 2007.05
Verbinding
FMS kan in combinatie met de volgende centrales worden
gebruikt:
– FPA-5000 (verbinding via OVS met IOS 0020 A
of FPE-5000-UGM)
– UEZ 2000 LSN (verbinding via OVS met SM 20)
– BZ 500 LSN (verbinding via OVS met SM 20)

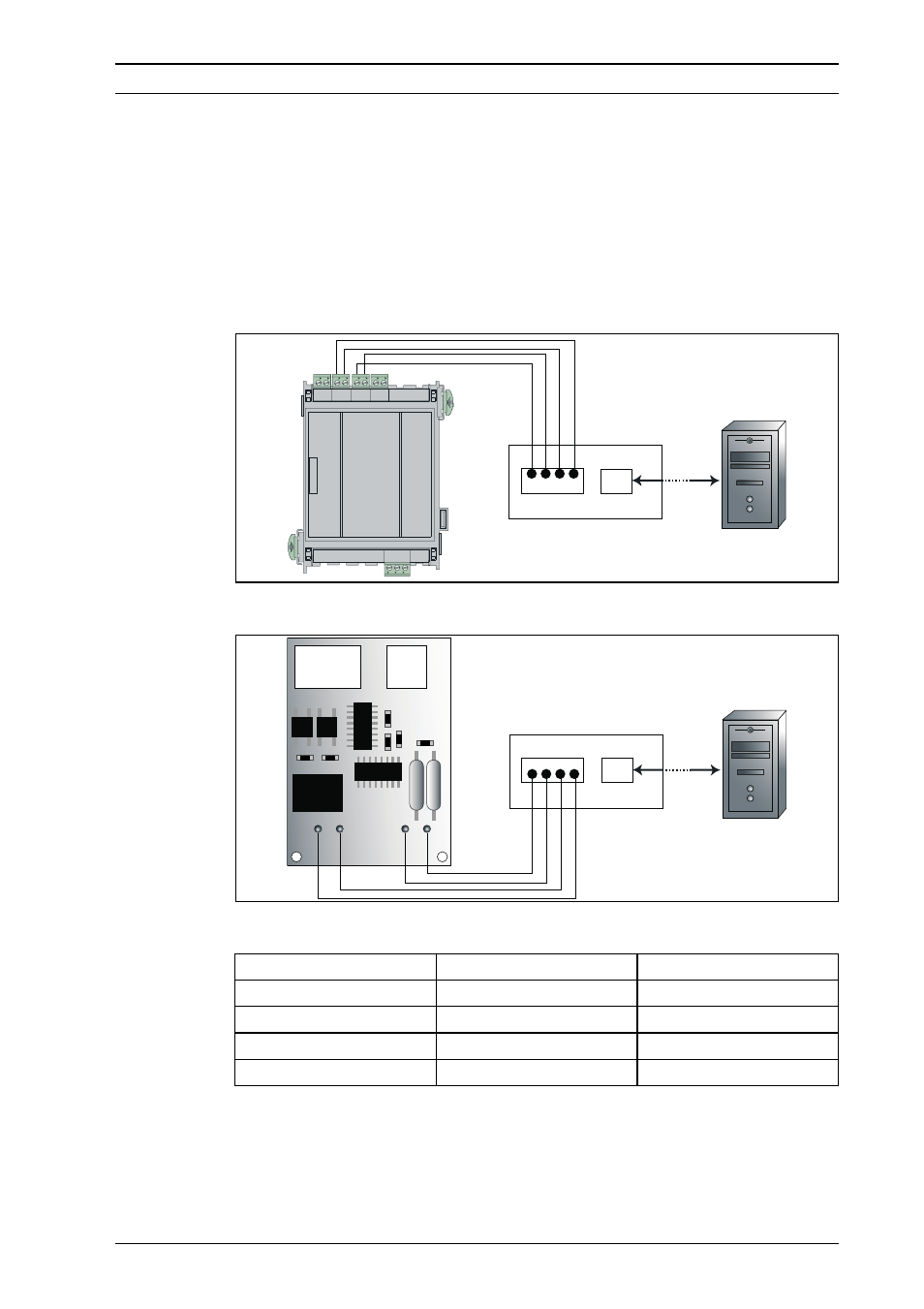

Afbeelding 2.1 Verbinding met de centrale FPA-5000
Afbeelding 2.2 Verbinding met de centrale UEZ 2000 en BZ 500
OPTO (OVS) IOS 0020 A SM 20
5 RX- SDO-
9 RX+ SDO+
1 TX+ SDI-
6 TX- SDI+
- +
RX
- +
TX
IOS 0020 A
- +
AUX IN
OUT S1
RXD TXD GND
FSM-2000
OVS
5 9 1 6
OPTO V 24
FSM-2000
OVS
5 9 1 6
OPTO V 24
SM20
SDO+ SDO- SDI+ SDI-
