Conexión
FMS se puede utilizar con las siguientes centrales:
– FPA-5000 (conexión a través de OVS a IOS 0020 A
o FPE-5000-UGM)
– UEZ 2000 LSN (conexión a través de OVS a SM 20)
– BZ 500 LSN (conexión a través de OVS a SM 20)

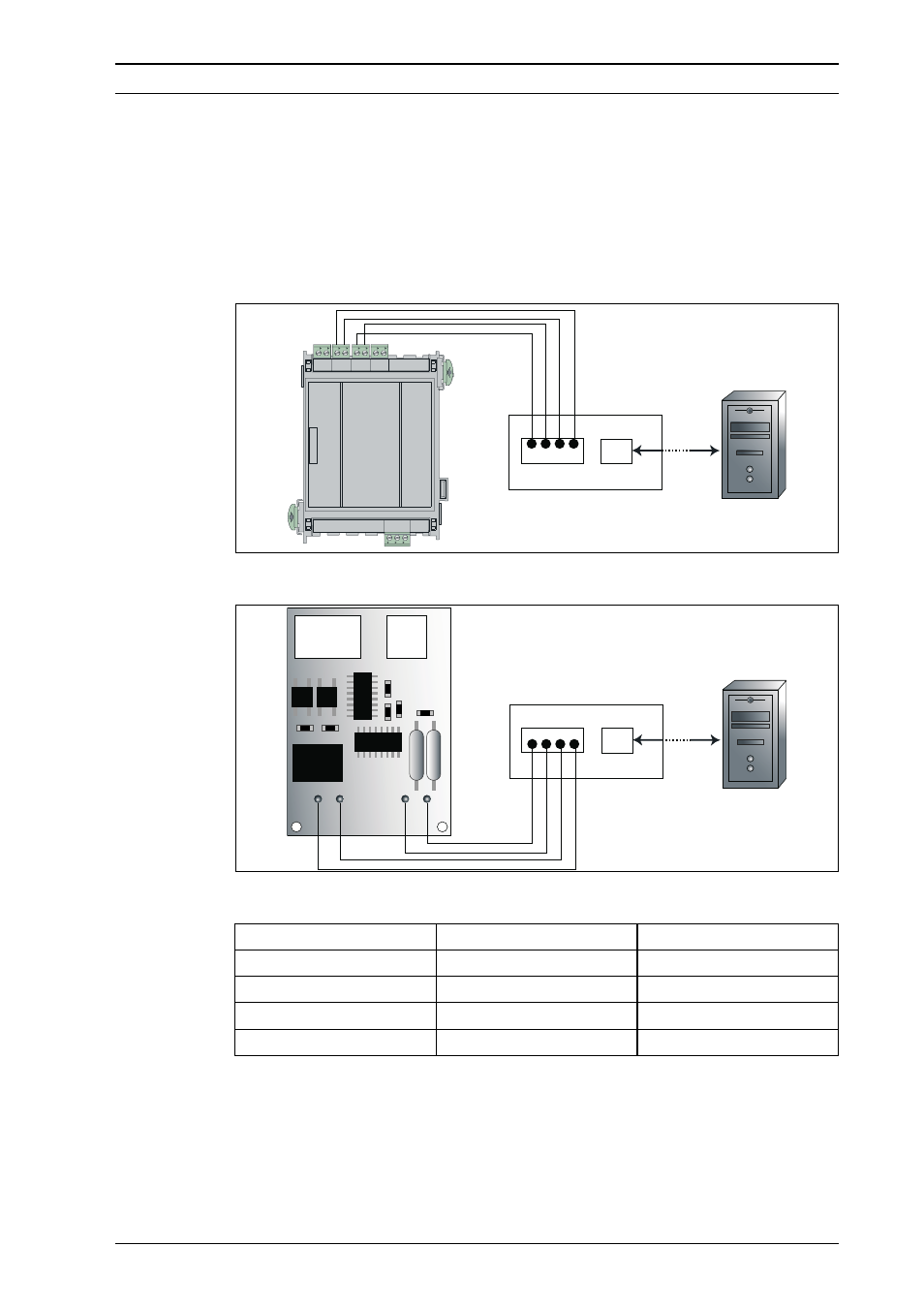

Figura 2.1 Conexión con la central FPA-5000
Figura 2.2 Conexión con la central UEZ 2000 y BZ 500
OPTO (OVS) IOS 0020 A SM 20
5 RX- SDO-
9 RX+ SDO+
1 TX+ SDI-
6 TX- SDI+
- +
RX
- +
TX
IOS 0020 A
- +
AUX IN
OUT S1
RXD TXD GND
FSM-2000
OVS
5 9 1 6
OPTO V 24
FSM-2000
OVS
5 9 1 6
OPTO V 24
SM20
SDO+ SDO- SDI+ SDI-
