Fire Monitoring System Konfigurowanie programu FMS | pl 37
Bosch Security Systems Instrukcja instalacyjna F.01U.032.785 | A3 | 2007.05
Połączenie
Program FMS można użytkować z następującymi centralami:
- FPA-5000 (połączenie przez OVS z IOS 0020 A
lub FPE-5000-UGM)
- UEZ 2000 LSN (połączenie przez OVS z SM 20)
- BZ 500 LSN (połączenie przez OVS z SM 20)

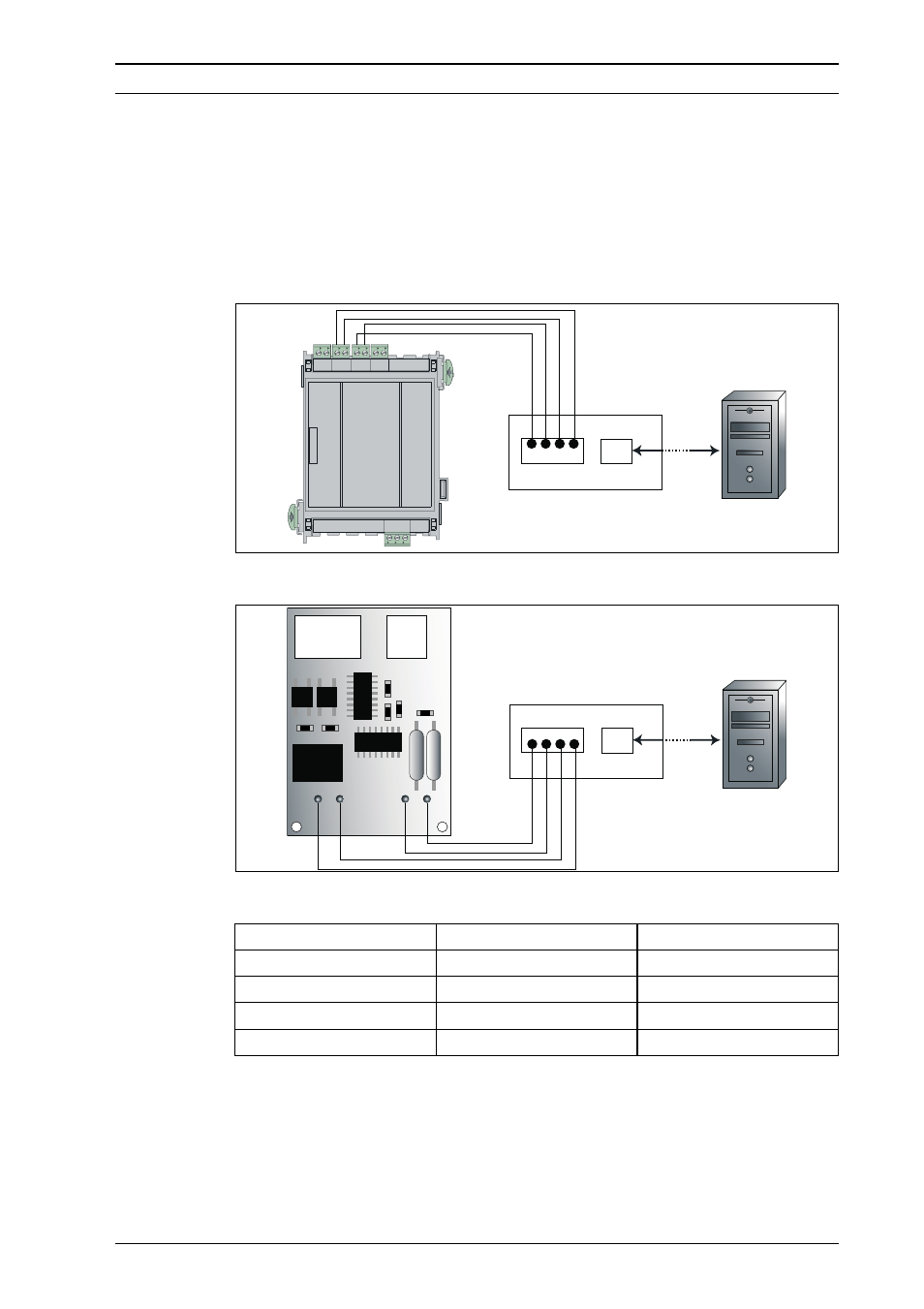

Illustracja 2.1 Połączenie z centralą FPA-5000
Illustracja 2.2 Połączenie z centralą UEZ 2000 iBZ 500
OPTO (OVS) IOS 0020 A SM 20
5 RX- SDO-
9 RX+ SDO+
1 TX+ SDI-
6 TX- SDI+
- +
RX
- +
TX
IOS 0020 A
- +
AUX IN
OUT S1
RXD TXD GND
FSM-2000
OVS
5 9 1 6
OPTO V 24
FSM-2000
OVS
5 9 1 6
OPTO V 24
SM20
SDO+ SDO- SDI+ SDI-
