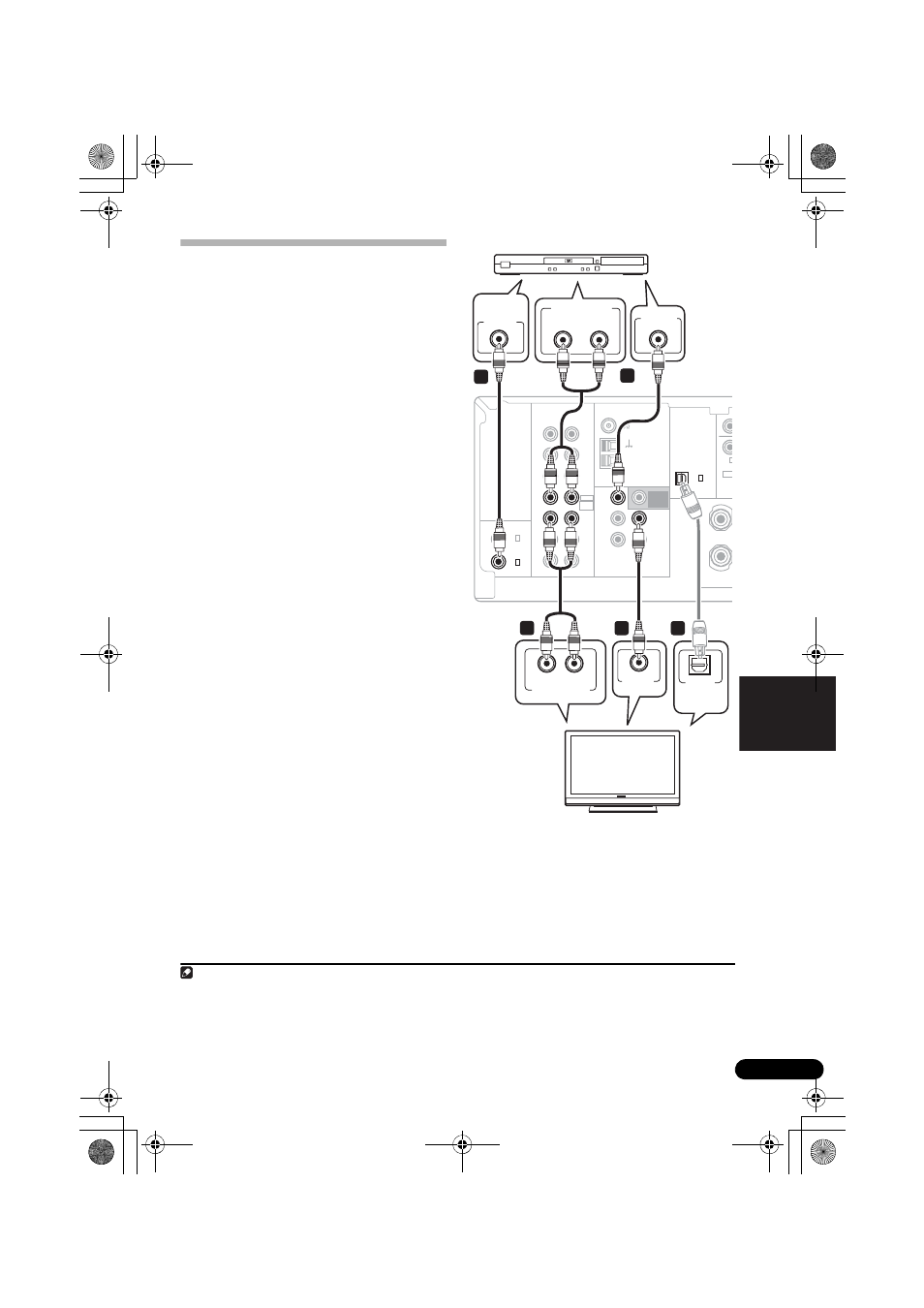

Een DVD-speler en tv aansluiten
Op deze bladzijde ziet u hoe u uw DVD-speler
en uw tv op de receiver moet aansluiten.
1
Verbind een coaxiale digitale
geluidsuitgang op uw DVD-speler met de
ingang DIGITAL COAX 1 (DVD/BD) op de
receiver.
Gebruik hiervoor een coaxiale digitale
geluidskabel.
1
2
Verbind de composiet video-uitgang en
de stereo analoge geluidsuitgangen
2
op uw
DVD-speler met de DVD/BD-ingangen op de
receiver.
Gebruik hiervoor een standaard RCA-
videokabel en een stereo RCA-geluidskabel.
• Als uw DVD-speler meerkanaals analoge
uitgangen heeft, lees dan De meerkanaals
analoge uitgangen aansluiten hieronder.
3
Verbind de analoge geluidsuitgangen van
uw tv met de TV/SAT-ingangen op de
receiver.
Zo kunt u het geluid van de tv-tuner via uw
versterker afspelen. Gebruik hiervoor een RCA-
geluidskabel.
• Als uw tv een ingebouwde digitale decoder
heeft, kunt u ook een optische digitale
geluidsuitgang op uw tv verbinden met de
ingang DIGITAL OPT 1 (CD) op de receiver.
Gebruik hiervoor een optische kabel.
3
4
Verbind de video-uitgang MONITOR OUT
op de receiver met een video-ingang op uw
tv.
Gebruik hiervoor een standaard RCA-
videokabel op de composietvideo-aansluiting.
Opmerking
1 Als uw DVD-speler alleen een optische digitale uitgang heeft, kunt u deze verbinden met de optische ingang op de receiver
met een optische kabel. Wanneer u de receiver installeert, dient u aan de receiver op te geven op welke ingang u de speler
hebt aangesloten (zie Het menu Input Assign (ingangen toewijzen) op bladzijde 32).
2 Hierdoor kunt u analoge opnamen maken vanaf uw DVD-speler.
3 In dat geval, dient u de receiver op te geven op welke digitale ingang u de tv hebt aangesloten (zie Het menu Input Assign
(ingangen toewijzen) op bladzijde 32).
R
L
IN
CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
C
T
S
DVD
R
OPT
R
FR
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO
VIDEO
IN
OUT
COAX
(DVD / BD)
CD-R
/ TAPE
/ MD
(ASSIGNABLE)
S
P
E
A
K
E
R
S
SUB
WOOFER
PREOUT
1
(CD)
1
COAX
(DVR/ VCR)
2
DIGITAL IN
(ASSIGNABLE)
ANALOG AUDIO OUT
L
R
DIGITAL
AUDIO OUT
OPTICAL
VIDEO IN
R
L
DIGITAL
AUDIO OUT
ANALOG AUDIO OUT
COAXIAL
VIDEO OUT
1
2
3
4
3
TV
DVD-speler
Deze receiver
